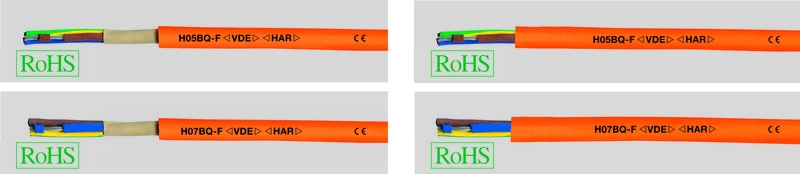

H05 BQ-F / H07 BQ-F* (NGMH11YÖ), силовой EPR/PUR-кабель
H07 BQ-F 2x1,5 мм²
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой EPR/PUR-кабель в соответствии с DIN VDE 0285-525-2-21/
DIN EN 50525-2-21
Температурный диапазон
подвижно от -40°C до +80°C
стационарно от -50°C до +90°C
Допустимая рабочая температура
на проводнике...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07 BQ-F 2x1,5 мм²
-
Силовой EPR/PUR-кабель в соответствии с DIN VDE 0285-525-2-21/DIN EN 50525-2-21
-
Температурный диапазонподвижно от -40°C до +80°Cстационарно от -50°C до +90°C
-
Допустимая рабочая температурана проводнике 90 °C
-
Номинальное напряжениеH05BQ-F: U0/U 300/500 В до 1 мм²H07BQ-F: U0/U 450/750 В от 1,5 мм²
-
Испытательное напряжениеH05BQ-F: 2000 В до 1 мм²H07BQ-F: 2500 В от 1,5 мм²
-
Минимальный радиус изгибаподвижно пр. 5x Ø кабелястационарно пр. 3x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5 или HD 383 кл. 5
- Изоляция жил из резины, смесь EI6 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
- Маркировка жил в соответствии с DIN VDE 0293-308 и HD308 S2
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом (допускается внутренний компаунд-заполнитель)
- Внешняя PUR-оболочка TMPU в соответствии с DIN EN 50363-10-2
- Цвет оболочки – оранжевый (RAL 2003)
- Стойкость к истиранию
- Стойкость к разрыву и раздиру
- Стойкость к порезам
-
Стойкость кмаслам, смазкам, бензинувоздействию воды и погодных условийозону и кислородуУФ-излучению, гидролизу и микробам
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления
-
На основании VDE.7 G 1,5 мм² и 12 G 1,5 мм² и сечения >16 мм² обозначаются 07BQ-F
- *) Исполнение с компаундом — наполнителем
Данные кабели используются при средних механических нагрузках в сухих и влажных помещениях, например, для подключения сельскохозяйственной или промышленной техники, нагревательных устройств при условии отсутствия опасности контакта с горячими деталями или теплового излучения. Применяются для электрических устройств, таких как сверлильные станки, ручные циркулярные пилы, а также переносные двигатели и механизмы в сельском хозяйстве и на строительных площадках. Также подходят для холодильных установок.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22058 | 2 x 1,5 | 7,6 — 9,8 | 29,0 | 92,0 | 16 |
| 22059 | 3 G 1,5 | 8,0 — 10,4 | 43,0 | 109,0 | 16 |
| 22060 | 4 G 1,5 | 9,0 — 11,6 | 58,0 | 145,0 | 16 |
| 22061 | 5 G 1,5 | 9,8 — 12,7 | 72,0 | 169,0 | 16 |
| 22062 | 7 G 1,5 | 12,5 — 16,3 | 101,0 | 230,0 | 16 |
| 22063 | 12 G 1,5 | 16,5 — 21,5 | 173,0 | 398,0 | 16 |
| 22064 | 2 x 2,5 | 9,0 — 11,6 | 48,0 | 121,0 | 14 |
| 22065 | 3 G 2,5 | 9,6 — 12,4 | 72,0 | 164,0 | 14 |
| 22066 | 4 G 2,5 | 10,7 — 13,8 | 96,0 | 207,0 | 14 |
| 22067 | 5 G 2,5 | 11,9 — 15,3 | 120,0 | 262,0 | 14 |
| 22072 | 2 x 4 | 10,6 — 13,7 | 77,0 | 194,0 | 12 |
| 22068 | 3 G 4 | 11,3 — 14,5 | 115,0 | 224,0 | 12 |
| 22069 | 4 G 4 | 12,7 — 16,2 | 154,0 | 327,0 | 12 |
| 22080 | 5 G 4 | 14,1 — 17,9 | 192,0 | 415,0 | 12 |
| 22073 | 2 x 6 | 11,8 — 15,1 | 115,0 | 311,0 | 10 |
| 22070 | 3 G 6 | 12,8 — 16,3 | 173,0 | 310,0 | 10 |
| 22071 | 4 G 6 | 14,2 — 18,1 | 230,0 | 496,0 | 10 |
| 22081 | 5 G 6 | 15,7 — 20,0 | 288,0 | 586,0 | 10 |
| 22074 | 2 x 10 | 15,6 — 19,9 | 192,0 | 428,0 | 8 |
| 22076 | 3 G 10 | 16,8 — 21,4 | 288,0 | 640,0 | 8 |
| 22078 | 4 G 10 | 18,6 — 23,6 | 384,0 | 738,0 | 8 |
| 22082 | 5 G 10 | 20,4 — 25,9 | 480,0 | 968,0 | 8 |
| 22075 | 2 x 16 | 17,9 — 22,8 | 307,0 | 600,0 | 6 |
| 22077 | 3 G 16 | 19,5 — 24,7 | 461,0 | 758,0 | 6 |
| 22079 | 4 G 16 | 21,3 — 27,0 | 614,0 | 1187,0 | 6 |
| 22083 | 5 G 16 | 23,7 — 30,0 | 768,0 | 1475,0 | 6 |
| 22828 | 4 G 25 | 26,8 — 31,9 | 960,0 | 1550,0 | 16 |
| 22829 | 5 G 25 | 29,0 — 35,0 | 1220,0 | 1920,0 | 16 |
| 22830 | 4 G 35 | 29,0 — 35,0 | 1344,0 | 2120,0 | 16 |
| 22831 | 5 G 35 | 33,3 — 39,7 | 1680,0 | 2600,0 | 16 |
| 22832 | 4 G 50 | 34,8 — 41,2 | 1920,0 | 2920,0 | 16 |
| 22833 | 5 G 50 | 39,7 — 46,7 | 2400,0 | 3700,0 | 16 |
| 22835 | 4 G 70 | 39,5 — 46,5 | 2688,0 | 3900,0 | 16 |
| 22836 | 5 G 70 | 46,3 — 53,3 | 3368,0 | 5020,0 | 16 |
| 22837 | 4 G 95 | 45,5 — 52,5 | 3648,0 | 5150,0 | 16 |
| 22838 | 5 G 95 | 52,0 — 60,0 | 4560,0 | 6520,0 | 16 |
| 22839 | 4 G 120 | 51,5 — 60,5 | 4608,0 | 6550,0 | 16 |
| 22840 | 5 G 120 | 56,7 — 65,7 | 5760,0 | 8050,0 | 16 |
| 22841 | 4 G 150 | 56,3 — 65,3 | 5760,0 | 7950,0 | 16 |
| 22842 | 5 G 185 | 59,5 — 68,5 | 7104,0 | 9350,0 | 16 |
| 22843 | 4 G 240 | 68,3 — 77,3 | 9216,0 | 12200,0 | 16 |
