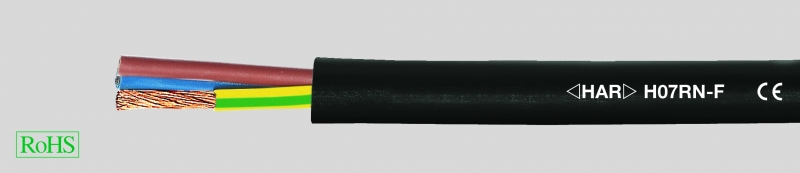

H07 RN-F, кабель с резиновой изоляцией, гармонизированный тип
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель с резиновой изоляцией H07RN-F в соответствии с DIN EN 50525-2-21, VDE 0285-525-2-21, BS 7919 IEC 60245-4
Температурный диапазон
-30 °C — +60 °C
Допустимая рабочая температура проводника +60 °C
Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07 RN-F, кабель с резиновой изоляцией, гармонизированный тип
- Кабель с резиновой изоляцией H07RN-F в соответствии с DIN EN 50525-2-21, VDE 0285-525-2-21, BS 7919 IEC 60245-4
-
Температурный диапазон-30 °C — +60 °C
- Допустимая рабочая температура проводника +60 °C
-
Номинальное напряжениеU0/U 450/750 Впри защищённой и фиксированной прокладкеU0/U 600/1000 В
-
Предельно допустимые рабочие напряженияв электрических сетях трёхфазного и однофазного токаU0/U 476/825 Вв электрических сетях постоянного токаU0/U 619/1238 В
- Испытательное напряжение 2500 В
-
Продолжительная нагрузка на растяжениемакс. 15 Н/мм²
-
Минимальный радиус изгибапри фиксированной прокладке 4х Ø кабеляпри прокладке через направляющие ролики 7,5x Ø кабеляпри намотке на барабаны5х Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
- Маркировка жил в соответствии с DIN VDE 0293-308
-
Цвета жил— до 5 жил — цветовая маркировка— от 6 жил — чёрные жилы с цифровой маркировкой белого цвета
- Жёлто-зелёная жила заземления для трех жил и более
- Повивная скрутка жил с оптимальным шагом
- Резиновая внешняя оболочка EM 2 в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
- Цвет оболочки — чёрный
-
Устойчив кпогодным условиям
Испытания
- Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Озоностойкость изолирующих оболочек в соответствии с DIN VDE 0472 часть 805, тип испытания A или часть 805 A1, тип испытания C
-
МаслостойкостьИспытание в соответствии с DIN VDE 0473-811-404/DIN EN 60811-40
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Цвет изоляции у одножильного кабеля в оболочке — чёрный.
Кабели с прочной резиновой изоляцией применяются при средних механических нагрузках в сухих и влажных помещениях, а также на открытом воздухе в сельско-хозяйственных предприятиях.
Используются в промышленном оборудовании, например, для бойлеров, электроплиток, переносных ламп, ручного электроинструмента (дрели, дисковой пилы и приборы для строительных работ по дому), а также для переносных двигателей и машин на стройплощадках.
Кроме того, данные кабели предназначены для фиксированной прокладки по штукатурке во временных строениях. Возможен монтаж прямо на деталях подъёмного оборудования и машин.
Допускается эксплуатация при защищённой, фиксированной прокладке в трубах или в устройствах, а также в качестве кабелей для подключения двигателей при номинальном переменном напряжении не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли. При использовании в рельсовых транспортных средствах постоянное напряжение эксплуатации должно составлять 900 В относительно земли. Разрешён к применению во взрывоопасных зонах в соответствии с DIN VDE 0165.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 37001 | 1 x 1,5 | 5,7 — 7,1 | 14,4 | 58,0 | 16 |
| 37002 | 1 x 2,5 | 6,3 — 7,9 | 24,0 | 71,0 | 14 |
| 37003 | 1 x 4 | 7,2 — 9,0 | 38,0 | 100,0 | 12 |
| 37004 | 1 x 6 | 7,9 — 9,8 | 58,0 | 130,0 | 10 |
| 37005 | 1 x 10 | 9,5 — 11,9 | 96,0 | 230,0 | 8 |
| 37006 | 1 x 16 | 10,8 — 13,4 | 154,0 | 290,0 | 6 |
| 37007 | 1 x 25 | 12,7 — 15,8 | 240,0 | 420,0 | 4 |
| 37008 | 1 x 35 | 14,3 — 17,9 | 336,0 | 530,0 | 2 |
| 37009 | 1 x 50 | 16,5 — 20,6 | 480,0 | 750,0 | 1 |
| 37010 | 1 x 70 | 18,6 — 23,3 | 672,0 | 960,0 | 2/0 |
| 37011 | 1 x 95 | 20,8 — 26,0 | 912,0 | 1250,0 | 3/0 |
| 37012 | 1 x 120 | 22,8 — 28,6 | 1152,0 | 1560,0 | 4/0 |
| 37013 | 1 x 150 | 25,2 — 31,4 | 1440,0 | 1900,0 | 300 kcmil |
| 37014 | 1 x 185 | 27,6 — 34,4 | 1776,0 | 2300,0 | 350 kcmil |
| 37015 | 1 x 240 | 30,6 — 38,3 | 2304,0 | 2950,0 | 500 kcmil |
| 37016 | 1 x 300 | 33,5 — 41,9 | 2880,0 | 3600,0 | 600 kcmil |
| 37017 | 1 x 400 | 37,4 — 46,8 | 3840,0 | 4600,0 | 750 kcmil |
| 37018 | 1 x 500 | 41,3 — 52,0 | 4800,0 | 6000,0 | 1000 kcmil |
| 37019 | 2 x 1 | 7,7 — 10,0 | 19,0 | 98,0 | 17 |
| 37020 | 2 x 1,5 | 8,5 — 11,0 | 29,0 | 135,0 | 16 |
| 37021 | 2 x 2,5 | 10,2 — 13,1 | 48,0 | 193,0 | 14 |
| 37022 | 2 x 4 | 11,8 — 15,1 | 77,0 | 280,0 | 12 |
| 37023 | 2 x 6 | 13,1 — 16,8 | 115,0 | 330,0 | 10 |
| 37024 | 2 x 10 | 17,7 — 22,6 | 192,0 | 586,0 | 8 |
| 37025 | 2 x 16 | 20,2 — 25,7 | 307,0 | 810,0 | 6 |
| 37026 | 2 x 25 | 24,3 — 30,7 | 480,0 | 1160,0 | 4 |
| 37027 | 3 G 1 | 8,3 — 10,7 | 29,0 | 130,0 | 17 |
| 37028 | 3 G 1,5 | 9,2 — 11,9 | 43,0 | 165,0 | 16 |
| 37029 | 3 G 2,5 | 10,9 — 14,0 | 72,0 | 235,0 | 14 |
| 37030 | 3 G 4 | 12,7 — 16,2 | 115,0 | 320,0 | 12 |
| 37031 | 3 G 6 | 14,1 — 18,0 | 173,0 | 420,0 | 10 |
| 37032 | 3 G 10 | 19,1 — 24,2 | 288,0 | 810,0 | 8 |
| 37033 | 3 G 16 | 21,8 — 27,6 | 461,0 | 1050,0 | 6 |
| 37034 | 3 G 25 | 26,1 — 33,0 | 720,0 | 1250,0 | 4 |
| 37035 | 3 G 35 | 29,3 — 37,1 | 1008,0 | 1900,0 | 2 |
| 37036 | 3 G 50 | 34,1 — 42,9 | 1440,0 | 2600,0 | 1 |
| 37037 | 3 G 70 | 38,4 — 48,3 | 2016,0 | 3400,0 | 2/0 |
| 37038 | 3 G 95 | 43,3 — 54,0 | 2736,0 | 4450,0 | 3/0 |
| 37039 | 3 G 120 | 47,4 — 60,0 | 3456,0 | 5180,0 | 4/0 |
| 37040 | 3 G 150 | 52,0 — 66,0 | 4320,0 | 6500,0 | 300 kcmil |
| 37041 | 3 G 185 | 57,0 — 72,0 | 5328,0 | 7860,0 | 350 kcmil |
| 37042 | 3 G 240 | 65,0 — 82,0 | 6192,0 | 10224,0 | 500 kcmil |
| 37043 | 3 G 300 | 72,0 — 90,0 | 8640,0 | 12620,0 | 600 kcmil |
| 37044 | 4 G 1 | 9,2 — 11,9 | 38,0 | 150,0 | 17 |
| 37045 | 4 G 1,5 | 10,2 — 13,1 | 58,0 | 200,0 | 16 |
| 37046 | 4 G 2,5 | 12,1 — 15,5 | 96,0 | 290,0 | 14 |
| 37047 | 4 G 4 | 14,0 — 17,9 | 154,0 | 395,0 | 12 |
| 37048 | 4 G 6 | 15,7 — 20,0 | 230,0 | 540,0 | 10 |
| 37049 | 4 G 10 | 20,9 — 26,5 | 384,0 | 950,0 | 8 |
| 37050 | 4 G 16 | 23,8 — 30,1 | 614,0 | 1260,0 | 6 |
| 37051 | 4 G 25 | 28,9 — 36,6 | 960,0 | 1860,0 | 4 |
| 37052 | 4 G 35 | 32,5 — 41,1 | 1344,0 | 2380,0 | 2 |
| 37053 | 4 G 50 | 37,7 — 47,5 | 1920,0 | 3190,0 | 1 |
| 37054 | 4 G 70 | 42,7 — 54,0 | 2688,0 | 4260,0 | 2/0 |
| 37055 | 4 G 95 | 48,4 — 61,0 | 3648,0 | 5600,0 | 3/0 |
| 37056 | 4 G 120 | 53,0 — 66,0 | 4608,0 | 6830,0 | 4/0 |
| 37057 | 4 G 150 | 58,0 — 73,0 | 5760,0 | 8320,0 | 300 kcmil |
| 37058 | 4 G 185 | 64,0 — 80,0 | 7104,0 | 9800,0 | 350 kcmil |
| 37059 | 4 G 240 | 72,0 — 91,0 | 9216,0 | 12100,0 | 500 kcmil |
| 37060 | 4 G 300 | 80,0 — 101,0 | 11520,0 | 15200,0 | 600 kcmil |
| 37061 | 5 G 1,5 | 11,2 — 14,4 | 72,0 | 240,0 | 16 |
| 37062 | 5 G 2,5 | 13,3 — 17,0 | 120,0 | 345,0 | 14 |
| 37063 | 5 G 4 | 15,6 — 19,9 | 192,0 | 485,0 | 12 |
| 37064 | 5 G 6 | 17,5 — 22,2 | 288,0 | 650,0 | 10 |
| 37065 | 5 G 10 | 22,9 — 29,1 | 480,0 | 1200,0 | 8 |
| 37066 | 5 G 16 | 26,4 — 33,3 | 768,0 | 1550,0 | 6 |
| 37067 | 5 G 25 | 32,0 — 40,4 | 1200,0 | 2250,0 | 4 |
| 37068 | 5 G 35 | 35,7 — 45,1 | 1680,0 | 2750,0 | 2 |
| 37091 | 5 G 50 | 41,8 — 53,0 | 2400,0 | 3950,0 | 1 |
| 37154 | 5 G 70 | 47,5 — 60,0 | 3360,0 | 4740,0 | 1 |
| 34090 | 5 G 95 | 54,0 — 67,0 | 4560,0 | 6600,0 | 14 |
| 34349 | 5 G 120 | 58,0 — 73,0 | 5760,0 | 8180,0 | 14 |
| 37092 | 7 G 1,5 | 14,7 — 18,7 | 101,0 | 375,0 | 16 |
| 37079 | 7 G 2,5 | 17,1 — 21,8 | 168,0 | 520,0 | 14 |
| 37093 | 12 G 1,5 | 17,6 — 22,4 | 175,0 | 460,0 | 16 |
| 37096 | 12 G 2,5 | 20,6 — 26,2 | 288,0 | 760,0 | 14 |
| 37097 | 18 G 2,5 | 24,4 — 30,9 | 432,0 | 850,0 | 14 |
| 37094 | 19 G 1,5 | 20,7 — 26,3 | 274,0 | 810,0 | 16 |
| 37098 | 19 G 2,5 | 25,5 — 31,0 | 456,0 | 1075,0 | 14 |
| 37095 | 24 G 1,5 | 24,3 — 30,7 | 346,0 | 1015,0 | 16 |
| 37099 | 24 G 2,5 | 28,8 — 36,4 | 576,0 | 1390,0 | 14 |
