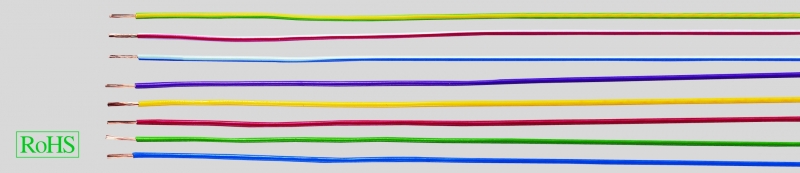

H07 V-R, PVC-провода, однопроволочные, в соответствии со стандартом VDE 0281

Производитель — HELUKABEL

Оценка (средняя 3)

Технические характеристики Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3 Температурный диапазон подвижно от -5°C до +70°C стационарно от -30°C до +80°C Номинальное напряжение U0/U 450/750 В Испытательное...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — H07 V-R, PVC-провода, однопроволочные, в соответствии со стандартом VDE 0281

Технические характеристики

Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3
Температурный диапазон

подвижно от -5°C до +70°C

стационарно от -30°C до +80°C
Номинальное напряжение

U0/U 450/750 В
Испытательное напряжение 2500 В
Сопротивление изоляции

мин. 10 МОм x км
Минимальный радиус изгибаfest verlegt

Ø провода ≤ 8 mm: 4x Ø провода

Ø провода > 8-12 mm: 5xØ провода

Ø провода > 12 mm: 6xØ провода
Стойкость к радиации

до 80x106 сДж/кг (до 80 Мрад)

Строение

Жилы из тонких медных проволок

в соответствии с DIN VDE 0295 кл. 5,

BS 6360 кл. 5, IEC 60228 кл. 5
PVC-изоляция жил, изолирующий компаунд TI1 в соответствии с DIN VDE 0207-363-3/ DIN EN 50363-3

IEC и 60227-3
Цвета жил см. таблицу ниже

Свойства

Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия

Испытания

PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,

тип испытания B)

Указания

Рекомендуются следующие цвета (только одноцветные): чёрный, белый, синий, серый, коричневый, красный, оранжевый, бирюзовый, фиолетовый и розовый. Двухцветные комбинации не допустимы, за исключением жёлто-зелёной жилы
Цвета жёлтый, зелёный, прозрачный поставляются только для (H)07 V-K
Двухцветная комбинация допустима только у (H)07 V-K

Применение

Используется для прокладки в трубах внутри, над и под штукатуркой, а также в закрытых каналах для электропроводки.

Запрещено применять для монтажа непосредственно в кабель-каналах и туннелях.

Допускается для внутреннего монтажа в распределительных устройствах и щитах управления, в осветительных приборах с номинальным переменным напряжением до1000 В или при постоянном напряжении до 750 В относительно земли.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Номиналь- ное сечение mm²	Внешний Ø мин. — макс. мм	Вес меди кг / км	sw	gn-ge	blau	braun	rot	weiß	grau	vio
пр. RAL			9005	-	5015	8003	3000	9003	7001	4005


Оформление		Ring in Folie
H07 V-R БУНТ
Артикул №			28825	28826	28827	28828	28829	28830	28831	28832
16	6,4 — 7,8	154,0
Артикул №			28833	28834	28835	28836	28837	-	-	-
25	8,1 — 9,7	240,0
Артикул №			28838	28839	28840	28841	28842	-	-	-
35	9,0 — 10,9	336,0
Артикул №			28843	28844	28845	28846	28847	-	-	-
50	10,6 — 12,8	480,0
Артикул №			28848	28849	28850	28851	28852	-	-	-
70	12,1 — 14,6	672,0
Артикул №			28853	28854	28855	28856	28857	-	-	-
95	14,1 — 17,1	912,0
Артикул №			28858	28859	28860	28861	28862	-	-	-
120	15,6 — 18,8	1152,0
Артикул №			28863	28864	28865	28866	28867	-	-	-
150	17,3 — 20,9	1440,0
Артикул №			28868	28869	28870	28871	28872	-	-	-
185	19,3 — 23,3	1776,0
Артикул №			28873	28874	28875	28876	28877	-	-	-
240	22,0 — 26,6	2304,0
