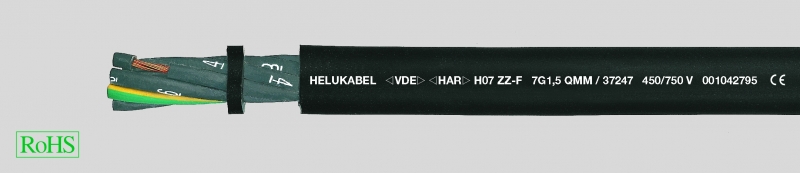

H07 ZZ-F, безгалогеновый контрольный кабель с изоляцией из сшитого полимера
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель с безгалогеновой оболочкой из сшитого полимера в соответствии с DIN VDE 0285-525-3-21 / DIN EN 50525-3-21
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -20 °C до +70 °C
Допустимая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07 ZZ-F, безгалогеновый контрольный кабель с изоляцией из сшитого полимера
- Кабель с безгалогеновой оболочкой из сшитого полимера в соответствии с DIN VDE 0285-525-3-21 / DIN EN 50525-3-21
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -20 °C до +70 °C
- Допустимая рабочая температура проводника +90 °C
-
Номинальное напряжениеподвижно U0/U 450/750 Встационарно U0/U 0,6/1 кВ
- Испытательное напряжение 2500 В
-
Продолжительная нагрузка на растяжениемакс. 15 Н/мм²с учётом общего сечения меди
-
Минимальный радиус изгибаподвижно 10х Ø кабеляпри фиксированной прокладке 4х Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 или HD 383
- Изоляция из сшитого полимера без содержания галогенов EI8 в соответствии с DIN VDE 0207-363-5 / DIN EN 50363-5
- Цвета жил в соответствии с DIN VDE 0293-308
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка из сшитого полимера без содержания галогенов EМ8 в соответствии с DIN VDE 0207-363-6 / DIN EN 50363-6
- Цвет оболочки — чёрный
-
ИспытанияВоспламеняемость кабеля в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1и IEC 60332-3-2460332-3
- Коррозионная активность газов сгорания при горении в соответствии с EN 50267-2-2
-
Плотность в соответствии с DIN VDE 0482Teil 1034-1+2, DIN EN 61034-1+2,IEC 61034-1+2
- Озоностойкость изолирующей оболочки и обычной оболочки в соответствии с DIN VDE 0473-811-403 / DIN EN 60811-403
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
Одножильные и многожильные кабели с низким образованием дыма и коррозионных газов в случае пожара предназначены для эксплуатации внутри помещений. Не подходят для постоянного применения на открытом воздухе, за исключением кабелей с испытанными специальными оболочками. Следует избегать контакта с кожей, когда кабель применяется в условиях высоких температур.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 37176 | 1 x 1,5 | 5,7 — 7,1 | 14,4 | 58,0 | 16 |
| 37177 | 1 x 2,5 | 6,3 — 7,9 | 24,0 | 71,0 | 14 |
| 37178 | 1 x 4 | 7,2 — 9,0 | 38,0 | 100,0 | 12 |
| 37179 | 1 x 6 | 7,9 — 9,8 | 58,0 | 130,0 | 10 |
| 37180 | 1 x 10 | 9,5 — 11,9 | 96,0 | 230,0 | 8 |
| 37181 | 1 x 16 | 10,8 — 13,4 | 154,0 | 290,0 | 6 |
| 37182 | 1 x 25 | 12,7 — 15,8 | 240,0 | 420,0 | 4 |
| 37183 | 1 x 35 | 14,3 — 17,9 | 336,0 | 530,0 | 2 |
| 37184 | 1 x 50 | 16,5 — 20,6 | 480,0 | 750,0 | 1 |
| 37185 | 1 x 70 | 18,6 — 23,3 | 672,0 | 960,0 | 2/0 |
| 37186 | 1 x 95 | 20,8 — 26,0 | 912,0 | 1250,0 | 3/0 |
| 37187 | 1 x 120 | 22,8 — 28,6 | 1152,0 | 1560,0 | 4/0 |
| 37188 | 1 x 150 | 25,2 — 31,4 | 1440,0 | 1900,0 | 300 kcmil |
| 37189 | 1 x 185 | 27,6 — 34,4 | 1776,0 | 2300,0 | 350 kcmil |
| 37190 | 1 x 240 | 30,6 — 38,3 | 2304,0 | 2950,0 | 500 kcmil |
| 37191 | 1 x 300 | 33,5 — 41,9 | 2880,0 | 3600,0 | 600 kcmil |
| 37192 | 1 x 400 | 37,4 — 46,8 | 3840,0 | 4600,0 | 750 kcmil |
| 37193 | 1 x 500 | 41,3 — 52,0 | 4800,0 | 6000,0 | 1000 kcmil |
| 37194 | 2 x 1 | 7,7 — 10,0 | 19,0 | 95,0 | 17 |
| 37195 | 2 x 1,5 | 8,5 — 11,0 | 29,0 | 119,0 | 16 |
| 37196 | 2 x 2,5 | 10,2 — 13,1 | 48,0 | 172,0 | 14 |
| 37197 | 2 x 4 | 11,8 — 15,1 | 77,0 | 239,0 | 12 |
| 37198 | 2 x 6 | 13,1 — 16,8 | 115,0 | 319,0 | 10 |
| 37199 | 2 x 10 | 17,7 — 22,6 | 192,0 | 572,0 | 8 |
| 37200 | 2 x 16 | 20,2 — 25,7 | 307,0 | 767,0 | 6 |
| 37201 | 2 x 25 | 24,3 — 30,7 | 480,0 | 1154,0 | 4 |
| 37202 | 3 G 1 | 8,3 — 10,7 | 29,0 | 115,0 | 17 |
| 37203 | 3 G 1,5 | 9,2 — 11,9 | 43,0 | 144,0 | 16 |
| 37204 | 3 G 2,5 | 10,9 — 14,0 | 72,0 | 211,0 | 14 |
| 37205 | 3 G 4 | 12,7 — 16,2 | 115,0 | 290,0 | 12 |
| 37206 | 3 G 6 | 14,1 — 18,0 | 173,0 | 391,0 | 10 |
| 37207 | 3 G 10 | 19,1 — 24,2 | 288,0 | 706,0 | 8 |
| 37208 | 3 G 16 | 21,8 — 27,6 | 461,0 | 961,0 | 6 |
| 37209 | 3 G 25 | 26,1 — 33,0 | 720,0 | 1438,0 | 4 |
| 37210 | 3 G 35 | 29,3 — 37,1 | 1008,0 | 1814,0 | 2 |
| 37211 | 3 G 50 | 34,1 — 42,9 | 1440,0 | 2550,0 | 1 |
| 37212 | 3 G 70 | 38,4 — 48,3 | 2016,0 | 3210,0 | 2/0 |
| 37213 | 3 G 95 | 43,3 — 54,0 | 2736,0 | 4423,0 | 3/0 |
| 37214 | 3 G 120 | 47,4 — 60,0 | 3456,0 | 5405,0 | 4/0 |
| 37215 | 3 G 150 | 52,0 — 66,0 | 4320,0 | 6725,0 | 300 kcmil |
| 37216 | 3 G 185 | 57,0 — 72,0 | 5328,0 | 8222,0 | 350 kcmil |
| 37217 | 3 G 240 | 65,0 — 82,0 | 6192,0 | 10224,0 | 500 kcmil |
| 37218 | 3 G 300 | 72,0 — 90,0 | 8640,0 | 12620,0 | 600 kcmil |
| 37219 | 4 G 1 | 9,2 — 11,9 | 38,0 | 141,0 | 17 |
| 37220 | 4 G 1,5 | 10,2 — 13,1 | 58,0 | 176,0 | 16 |
| 37221 | 4 G 2,5 | 12,1 — 15,5 | 96,0 | 235,0 | 14 |
| 37222 | 4 G 4 | 14,0 — 17,9 | 154,0 | 365,0 | 12 |
| 37223 | 4 G 6 | 15,7 — 20,0 | 230,0 | 501,0 | 10 |
| 37224 | 4 G 10 | 20,9 — 26,5 | 384,0 | 872,0 | 8 |
| 37225 | 4 G 16 | 23,8 — 30,1 | 614,0 | 1194,0 | 6 |
| 37226 | 4 G 25 | 28,9 — 36,6 | 960,0 | 1822,0 | 4 |
| 37227 | 4 G 35 | 32,5 — 41,1 | 1344,0 | 2307,0 | 2 |
| 37228 | 4 G 50 | 37,7 — 47,5 | 1920,0 | 3253,0 | 1 |
| 37229 | 4 G 70 | 42,7 — 54,0 | 2688,0 | 4130,0 | 2/0 |
| 37230 | 4 G 95 | 48,4 — 61,0 | 3648,0 | 5720,0 | 3/0 |
| 37231 | 4 G 120 | 53,0 — 66,0 | 4608,0 | 6965,0 | 4/0 |
| 37232 | 4 G 150 | 58,0 — 73,0 | 5760,0 | 8644,0 | 300 kcmil |
| 37233 | 4 G 185 | 64,0 — 80,0 | 7104,0 | 10598,0 | 350 kcmil |
| 37234 | 4 G 240 | 72,0 — 91,0 | 9216,0 | 12100,0 | 500 kcmil |
| 37235 | 4 G 300 | 80,0 — 101,0 | 11520,0 | 15200,0 | 600 kcmil |
| 37236 | 5 G 1 | 10,2 — 13,1 | 48,0 | 170,0 | 17 |
| 37237 | 5 G 1,5 | 11,2 — 14,4 | 72,0 | 214,0 | 16 |
| 37238 | 5 G 2,5 | 13,3 — 17,0 | 120,0 | 316,0 | 14 |
| 37239 | 5 G 4 | 15,6 — 19,9 | 192,0 | 448,0 | 12 |
| 37240 | 5 G 6 | 17,5 — 22,2 | 288,0 | 607,0 | 10 |
| 37241 | 5 G 10 | 22,9 — 29,1 | 480,0 | 1075,0 | 8 |
| 37242 | 5 G 16 | 26,4 — 33,3 | 768,0 | 1480,0 | 6 |
| 37243 | 5 G 25 | 32,0 — 40,4 | 1200,0 | 2255,0 | 4 |
| 37244 | 6 G 1,5 | 13,4 — 17,2 | 84,0 | 287,0 | 16 |
| 37245 | 6 G 2,5 | 15,7 — 20,0 | 144,0 | 420,0 | 14 |
| 37246 | 6 G 4 | 18,2 — 23,2 | 230,0 | 583,0 | 12 |
| 37247 | 7 G 1,5 | 11,4 — 14,4 | 101,0 | 303,0 | 16 |
| 37248 | 7 G 2,5 | 13,4 — 17,0 | 168,0 | 448,0 | 14 |
| 37249 | 12 G 1,5 | 17,6 — 22,4 | 173,0 | 496,0 | 16 |
| 37250 | 12 G 2,5 | 20,6 — 26,2 | 288,0 | 724,0 | 14 |
| 37251 | 12 G 4 | 24,4 — 30,9 | 461,0 | 1042,0 | 12 |
| 37252 | 18 G 1,5 | 20,7 — 26,3 | 259,0 | 702,0 | 16 |
| 37253 | 18 G 2,5 | 24,4 — 30,9 | 432,0 | 1045,0 | 14 |
| 37254 | 18 G 4 | 28,8 — 36,4 | 691,0 | 1430,0 | 12 |
| 37255 | 24 G 1,5 | 24,3 — 30,7 | 346,0 | 935,0 | 16 |
| 37256 | 24 G 2,5 | 28,8 — 36,4 | 576,0 | 1325,0 | 14 |
| 37257 | 36 G 1,5 | 27,8 — 35,2 | 518,0 | 1297,0 | 16 |
| 37258 | 36 G 2,5 | 33,2 — 41,8 | 864,0 | 1949,0 | 14 |
