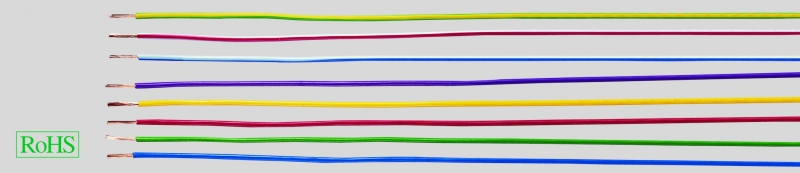

H07V-U Ring
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3 Температурный диапазон подвижно от -5°C до +70°C стационарно от -30°C до +80°C Номинальное напряжение U0/U 450/750 В Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07V-U Ring
Технические характеристики
  • Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 и IEC 60227-3
  • Температурный диапазон
    подвижно от -5°C до +70°C
    стационарно от -30°C до +80°C
  • Номинальное напряжение
    U0/U 450/750 В
  • Испытательное напряжение 2500 В
  • Сопротивление изоляции
    мин. 10 МОм x км
  • Минимальный радиус изгибаfest verlegt
    Ø провода ≤ 8 mm: 4x Ø провода
    Ø провода > 8-12 mm: 5xØ провода
    Ø провода > 12 mm: 6xØ провода
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
Строение
  • Жилы из тонких медных проволок
    в соответствии с DIN VDE 0295 кл. 5,
    BS 6360 кл. 5, IEC 60228 кл. 5
  • PVC-изоляция жил, изолирующий компаунд TI1 в соответствии с DIN VDE 0207-363-3/ DIN EN 50363-3
    IEC и 60227-3
  • Цвета жил см. таблицу ниже
Свойства
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,
    тип испытания B)
Указания
  • Рекомендуются следующие цвета (только одноцветные): чёрный, белый, синий, серый, коричневый, красный, оранжевый, бирюзовый, фиолетовый и розовый. Двухцветные комбинации не допустимы, за исключением жёлто-зелёной жилы
  • Цвета жёлтый, зелёный, прозрачный поставляются только для (H)07 V-K
  • Двухцветная комбинация допустима только у (H)07 V-K
Применение
Используется для прокладки в трубах внутри, над и под штукатуркой, а также в закрытых каналах для электропроводки.
Запрещено применять для монтажа непосредственно в кабель-каналах и туннелях.
Допускается для внутреннего монтажа в распределительных устройствах и щитах управления, в осветительных приборах с номинальным переменным напряжением до1000 В или при постоянном напряжении до 750 В относительно земли.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Номиналь-
ное
сечение mm²
Внешний Ø мин. — макс. мм Вес меди кг / км sw gn-ge blau braun rot weiß grau vio
пр. RAL 9005 - 5015 8003 3000 9003 7001 4005

Оформление Ring im Karton (100m)
H07 V-U БУНТ
Артикул №  28785 28786 28787 28788 28789 28790 28791 28792
1,5 2,6 — 3,2 14,4
Артикул №  28793 28794 28795 28796 28797 28798 28799 28800
2,5 3,2 — 3,9 24,0
Артикул №  28801 28802 28803 28804 28805 28806 28807 28808
4 3,6 — 4,4 38,0
Артикул №  28809 28810 28811 28812 28813 28814 28815 28816
6 4,1 — 5,0 58,0
Артикул №  28817 28818 28819 28820 28821 28822 28823 28824
10 5,3 — 6,4 96,0

Купить H07V-U Ring в регионе Ярославль.
