H07ZZ-F
Производитель —
Оценка (средняя 3)
КАБЕЛИ НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ ДО И ВКЛЮЧАЯ 450/750V ЕДИНСТВЕННЫЙ И ГИБКИЙ КАБЕЛЬ МУЛЬТИЯДЕР С ПОЛИМЕРНОЙ ИЗОЛЯЦИЕЙ Л.С.О.Х. КРОССЛИНКЕДА И ОБОЛОЧКОЙ Соответствует стандартам BT 2006/95/CE CEI 20-19/13 20-35 (EN60332-1) / 20-22III (EN50266) / 20-37 (EN50267) CENELEC HD22.13. S1/A1 Гибкий медный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07ZZ-F
КАБЕЛИ НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ ДО И ВКЛЮЧАЯ 450/750V
ЕДИНСТВЕННЫЙ И ГИБКИЙ КАБЕЛЬ МУЛЬТИЯДЕР С ПОЛИМЕРНОЙ ИЗОЛЯЦИЕЙ Л.С.О.Х. КРОССЛИНКЕДА И ОБОЛОЧКОЙ Соответствует стандартам BT 2006/95/CE
CEI 20-19/13 20-35 (EN60332-1) / 20-22III (EN50266) / 20-37 (EN50267) CENELEC HD22.13. S1/A1

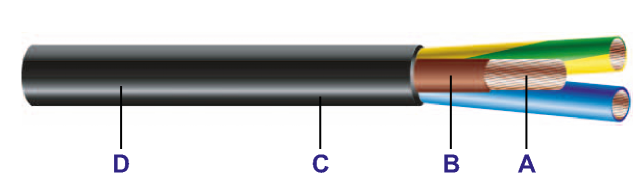

Гибкий медный проводник.
B Эластомерная Изоляция смеси в качестве EI8. C оболочка Многохлоропрена качество EM8. D Маркировка.
Основные характеристики
Для соединения электроприборов мобильные модули и машины для madium механических требований в сухих и влажных комнатах, для наружного используют, во взрывчатой области, в водном присутствии (AD6), в коммерческом и сельх. заводы и на партиях конструкции. Также подходящий для фиксированного наложения например, на стене во временных зданиях, для того, чтобы непосредственно положить на модулях, о, спускоподъемные устройства, машинное оборудование и т.д.
Для фиксированной установки это может использоваться с напряжением 0,6/1kV.
Постоянный используют позволенный, только если специальная оболочка была сформулирована и протестирована.
Эксплуатация
Минимальная температура установки и эксплуатации: -25°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
Пакет:
100 мт звенят в термопластическом фильме или барабанах, чтобы согласиться.
Основные цвета:
Двухжильный: голубой-коричневый; Трехжильный: голубой-коричневый-желтозеленый; Четырехжильный: голубой коричневый черный желтозеленый; Пятижильный: голубой коричневый черный черный желтозеленый; Многожильный: черный с нумерацией.
Цвет оболочки: Черный. Маркировка:
IEMMEQU <HAR> - H07ZZ-F - год
Примечание:
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля.
Примечание:
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля. Кабели, отмеченные (*), встроены соответственно к CEI стандартов 20-19/4, даже если они не подвергнуты метке IMQ. Кабели, отмеченные (**), требуют минимального количества.
ЕДИНСТВЕННЫЙ И ГИБКИЙ КАБЕЛЬ МУЛЬТИЯДЕР С ПОЛИМЕРНОЙ ИЗОЛЯЦИЕЙ Л.С.О.Х. КРОССЛИНКЕДА И ОБОЛОЧКОЙ Соответствует стандартам BT 2006/95/CE
CEI 20-19/13 20-35 (EN60332-1) / 20-22III (EN50266) / 20-37 (EN50267) CENELEC HD22.13. S1/A1
Гибкий медный проводник.
B Эластомерная Изоляция смеси в качестве EI8. C оболочка Многохлоропрена качество EM8. D Маркировка.
| Номинальное напряжение Uo/U: | 450/750 V |
| Максимальная рабочая температура: | + 70°C |
| Максимальная температура корокого замыкания: | +250°C |
Для соединения электроприборов мобильные модули и машины для madium механических требований в сухих и влажных комнатах, для наружного используют, во взрывчатой области, в водном присутствии (AD6), в коммерческом и сельх. заводы и на партиях конструкции. Также подходящий для фиксированного наложения например, на стене во временных зданиях, для того, чтобы непосредственно положить на модулях, о, спускоподъемные устройства, машинное оборудование и т.д.
Для фиксированной установки это может использоваться с напряжением 0,6/1kV.
Постоянный используют позволенный, только если специальная оболочка была сформулирована и протестирована.
Эксплуатация
Минимальная температура установки и эксплуатации: -25°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
| Жесткие кабели (CEI 20-20/20-19) | D^8 | 8 <D <12 | 12 <D <20 | D> 20 |
| Обычное использование | 4 D | 5 D | 6 D | 6 D |
| Аккуратное использование | 2 D | 3 D | 4 D | 4 D |
| Гибкие кабели (CEI 20-20) | ||||
| Фиксированное положение | 3 D | 3 D | 4 D | 4 D |
| Свободное преремещение | 4 D | 4 D | 5 D | 6 D |
| Вход к портативному устройству или подвижной аппаратуре - без воздействия - с механическим воздействием | 4 D 6 D | 4 D 6 D | 5 D 6 D | 6 D 8 D |
| подвесное включая подъемный кран | 6 D | 6 D | 6 D | 8 D |
| Повторная электропроводка | 6 D | 6 D | 6 D | 8 D |
| Сворачивание на шкиф | 8 D | 8 D | 8 D | 8 D |
100 мт звенят в термопластическом фильме или барабанах, чтобы согласиться.
Основные цвета:
Двухжильный: голубой-коричневый; Трехжильный: голубой-коричневый-желтозеленый; Четырехжильный: голубой коричневый черный желтозеленый; Пятижильный: голубой коричневый черный черный желтозеленый; Многожильный: черный с нумерацией.
Цвет оболочки: Черный. Маркировка:
IEMMEQU <HAR> - H07ZZ-F - год
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Толщина оболочки | Внешний диаметр мм | Электрическое сопротивление 20 | Находящийся под напряжением | |
| [мм | мм | мм | мм | Нижний предел | Верхний предел | Ом/км | А | |
| 1x | 1.5 | 1.6 | 0.8 | 1.4 | 5.7 | 7.1 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 1.4 | 6.3 | 7.9 | 7.98 | 25 | |
| 4 | 2.6 | 1 | 1.5 | 7.2 | 9.0 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 1.6 | 7.9 | 9.8 | 3.3 | 38 | |
| 10 | 4.4 | 1.2 | 1.8 | 9.5 | 11.9 | 1.91 | 53 | |
| 16 | 5.7 | 1.2 | 1.9 | 10.8 | 13.4 | 1.21 | 71 | |
| 25 | 6.9 | 1.4 | 2.0 | 12.7 | 15.8 | 0.78 | 94 | |
| 35 | 8.1 | 1.4 | 2.2 | 14.3 | 17.9 | 0.554 | 117 | |
| 50 | 9.8 | 1.6 | 2.4 | 16.5 | 20.6 | 0.386 | 148 | |
| 70 | 11.6 | 1.6 | 2.6 | 18.6 | 23.3 | 0.272 | 185 | |
| 95 | 13.3 | 1.8 | 2.8 | 20.8 | 26.0 | 0.206 | 222 | |
| 120 | 15.1 | 1.8 | 3.0 | 22.8 | 28.6 | 0.161 | 260 | |
| 150 | 16.8 | 2 | 3.2 | 25.3 | 31.4 | 0.129 | 300 | |
| 185 | 18.6 | 2.2 | 3.4 | 27.6 | 34.4 | 0.106 | 341 | |
| 240 | 21.4 | 2.4 | 3.5 | 30.6 | 38.3 | 0.0801 | 407 | |
| 300 | 23.9 | 2.6 | 3.6 | 33.5 | 41.9 | 0.0641 | 468 | |
| 400 | 27.5 | 2.8 | 3.8 | 37.4 | 46.8 | 0.0486 | 553 | |
| 500 | 35.0 | 3.0 | 4.0 | 41.3 | 52 | 0.0391 | 634 | |
| 2x | 1 | 1.3 | 0.8 | 1.3 | 7.7 | 10 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 1.5 | 8.5 | 11 | 13.3 | 18 | |
| 2.5 | 2 | 0.9 | 1.7 | 10.2 | 13.1 | 7.98 | 27 | |
| 4 | 2.6 | 1 | 1.8 | 11.8 | 15.1 | 4.95 | 34 | |
| 6 | 3.4 | 1 | 2.0 | 13.1 | 16.8 | 3.3 | 43 | |
| 10 | 4.4 | 1.2 | 3.1 | 17.7 | 22.6 | 1.91 | 60 | |
| 16 | 5.7 | 1.2 | 3.3 | 20.2 | 25.7 | 1.21 | 79 | |
| 25 | 6.9 | 1.4 | 3.6 | 24.3 | 30.7 | 0.78 | 105 | |
| 3G | 1 | 1.3 | 0.8 | 1.4 | 8.3 | 10.7 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 1.6 | 9.2 | 11.9 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 1.8 | 10.9 | 14.0 | 7.98 | 25 | |
| 4 | 2.6 | 1 | 1.9 | 12.7 | 16.2 | 4.95 | 29 | |
| 6 | 3.4 | 1 | 2.1 | 14.1 | 18.0 | 3.3 | 36 | |
| 10 | 4.4 | 1.2 | 3.3 | 19.1 | 24.2 | 1.91 | 51 | |
| 16 | 5.7 | 1.2 | 3.5 | 21.8 | 27.6 | 1.21 | 67 | |
| 25 | 6.9 | 1.4 | 3.8 | 26.1 | 33.0 | 0.78 | 89 | |
| 35 | 8.1 | 1.4 | 4.1 | 29.3 | 37.1 | 0.554 | 110 | |
| 50 | 9.8 | 1.6 | 4.5 | 34.1 | 42.9 | 0.386 | 138 | |
| 70 | 11.6 | 1.6 | 4.8 | 38.4 | 48.3 | 0.272 | 172 | |
| 95 | 13.3 | 1.8 | 5.3 | 43.3 | 54.0 | 0.206 | 204 | |
| 120 | 15.1 | 1.8 | 5.6 | 47.4 | 60 | 0.161 | 238 | |
| 150 | 16.8 | 2 | 6.0 | 52 | 66 | 0.129 | 273 | |
| 185 | 18.6 | 2.2 | 6.4 | 57 | 72 | 0.106 | 309 | |
| 240 | 21.4 | 2.4 | 7.1 | 65 | 82 | 0.0801 | 365 | |
| 300 | 23.9 | 2.6 | 7.7 | 72 | 90 | 0.0641 | 415 | |
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля.
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Толщина оболочки | Внешний диаметр мм | Электрическое сопротивление 20 | Электропроводности amb. временный файл. мобильный сервис | |
| [мм | мм | мм | мм | Нижний предел | Верхний предел | Ом/км | А | |
| 4G | 1 | 1.3 | 0.8 | 1.5 | 9.2 | 11.9 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 1.7 | 10.2 | 13.1 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 1.9 | 12.1 | 15.5 | 7.98 | 20 | |
| 4 | 2.6 | 1 | 2.0 | 14.0 | 17.9 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 2.3 | 15.7 | 20.0 | 3.3 | 37 | |
| 10 | 4.4 | 1.2 | 3.4 | 20.9 | 26.5 | 1.91 | 52 | |
| 16 | 5.7 | 1.2 | 3.6 | 23.8 | 30.1 | 1.21 | 69 | |
| 25 | 6.9 | 1.4 | 4.1 | 28.9 | 36.6 | 0.78 | 92 | |
| 35 | 8.1 | 1.4 | 4.4 | 32.5 | 41.1 | 0.554 | 114 | |
| 50 | 9.8 | 1.6 | 4.8 | 37.7 | 47.5 | 0.386 | 143 | |
| 70 | 11.6 | 1.6 | 5.2 | 42.7 | 54 | 0.272 | 178 | |
| 95 | 13.3 | 1.8 | 5.9 | 48.4 | 61 | 0.206 | 210 | |
| 120 | 15.1 | 1.8 | 6.0 | 53 | 66 | 0.161 | 246 | |
| 150 | 16.8 | 2 | 6.5 | 58 | 73 | 0.129 | 282 | |
| 185 | 18.6 | 2.2 | 7.0 | 64 | 80 | 0.106 | 319 | |
| 240 | 21.4 | 2.4 | 7.7 | 72 | 91 | 0.0801 | 377 | |
| 300 | 23.9 | 2.6 | 8.4 | 80 | 101 | 0.0641 | 430 | |
| 5G | 1 | 1.3 | 0.8 | 1.6 | 10.2 | 13.1 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 1.8 | 11.2 | 14.4 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 2.0 | 13.3 | 17.0 | 7.98 | 20 | |
| 4 | 2.6 | 1 | 2.2 | 15.6 | 19.9 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 2.5 | 17.5 | 22.2 | 3.3 | 38 | |
| 10 | 4.4 | 1.2 | 3.6 | 22.9 | 29.1 | 1.91 | 54 | |
| 16 | 5.7 | 1.2 | 3.9 | 26.4 | 33.3 | 1.21 | 71 | |
| 25 | 6.9 | 1.4 | 4.4 | 32.0 | 40.4 | 0.78 | 94 | |
| 7x (*) | 1.5 | 1.6 | 0.8 | 2.5 | 13.4 | 17.2 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 2.7 | 15.7 | 20.0 | 7.98 | 20 | |
| 4 (**) | 2.6 | 1.0 | 2.9 | 18.2 | 23.2 | 4.95 | 25 | |
| 10x (*) | 1.5 | 1.6 | 0.8 | 2.9 | 15.95 | 20.2 | 13.3 | 16 |
| 12x | 1.5 | 1.6 | 0.8 | 2.9 | 17.6 | 22.4 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 3.1 | 20.6 | 26.2 | 8.06 | 20 | |
| 4 (**) | 2.6 | 1.0 | 3.5 | 24.4 | 30.9 | 4.95 | 25 | |
| 19x (*) | 1.5 | 1.6 | 0.8 | 3.2 | 20.7 | 26.3 | 13.4 | 16 |
| 2.5 | 2 | 0.9 | 3.5 | 24.4 | 30.9 | 8.06 | 20 | |
| 24x | 1.5 | 1.6 | 0.8 | 3.5 | 24.3 | 30.7 | 13.5 | 16 |
| 2.5 | 2 | 0.9 | 3.9 | 28.8 | 36.4 | 8.1 | 20 | |
| 36x | 1.5 (**) | 1.6 | 0.8 | 3.8 | 27.8 | 35.2 | 13.5 | 16 |
| 2.5 (**) | 2 | 0.9 | 4.3 | 33.2 | 41.8 | 8.1 | 20 | |
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля. Кабели, отмеченные (*), встроены соответственно к CEI стандартов 20-19/4, даже если они не подвергнуты метке IMQ. Кабели, отмеченные (**), требуют минимального количества.
