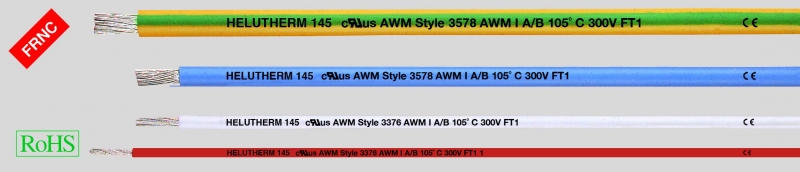

HELUTHERM® 145, 300В, гибкий, изоляция из сшитого полимера, безгалогеновый

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Термостойкие безгалогеновые одножильные провода в соответствии с UL-Style 3376 (AWG 24 — AWG 16) UL-Style 3578 (AWG 14 — AWG 10) CSA C22.2 No. 210 Температурный диапазон подвижно от -35°C до +120°C стационарно...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — HELUTHERM® 145, 300В, гибкий, изоляция из сшитого полимера, безгалогеновый

Технические характеристики

Термостойкие безгалогеновые одножильные провода в соответствии с UL-Style 3376 (AWG 24 — AWG 16)

UL-Style 3578 (AWG 14 — AWG 10)

CSA C22.2 No. 210
Температурный диапазон

подвижно от -35°C до +120°C

стационарно от -55°C до +125°C

UL/CSA

подвижно -35°C bis +105°C

стационарно -55°C bis +105°C
Номинальное напряжение U0/U 300/300 В
Испытательное напряжение 2000 В
Минимальный радиус изгиба

подвижно 12,5xØ жилы

стационарно 4xØ жилы
Пожарная нагрузка

см. табл. в приложении
Допустимая токовая нагрузка

см. таблицу в приложении
Допуск

Germanischer Lloyd

Строение

Лужёные медные проводники, размеры в соответствии с AWG

Структура проводников:

AWG 24 до AWG 14 = 19-проволочный

AWG 12 = 65-проволочный

AWG 10 = 105-проволочный
Изоляция жил из полиолефинового сополимера, сшитая, не распространяющая горение и безгалогеновая
Цвета жил: см. таблицы ниже

Испытания

Тест на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
Коррозионная активность газов сгорания при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 раздел 813)
Безгалогеновый в соответствии с VDE 0482 часть 267, DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, DIN EN 61034-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 раздел 816)

Свойства

Безгалогеновый
Сниженные характеристики распространения горения, незначительное выделение дыма
Устойчив к истиранию и растрескиванию
Хорошая масло- и погодостойкость
Устойчив к УФ-излучению и озону
Устойчив к температуре пайки
Класс нагревостойкости В
Благодаря сшитой оболочке они устойчивы к плавке, в том числе при контакте с паяльником, раскалённым до 300°C — 380°C
Благодаря высокой термостойкости при определённых обстоятельствах возможно уменьшение сечения кабеля и, тем самым, экономия занимаемого места и веса
Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

Применение

Данные термостойкие одножильные провода применяются для внутреннего проводного монтажа светильников, нагревательных приборов, электрических машин, переключателей и распределителей в приборо-, машиностроении и производстве промышленного оборудования, предназначены для проводки в трубах, поверх, внутри и под штукатуркой, в закрытых монтажных каналах, а также в транспортных системах или для наружных работ. Запрещено применять для прокладки на платформах, водоотводных желобах и резервуарах. Данные одножильные безгалогеновые провода отличаются уникальной термостойкостью и по всему миру занимают лидирующие позиции среди безгалогеновых продуктов, не распространяющих горение.

Купить HELUTHERM® 145, 300В, гибкий, изоляция из сшитого полимера, безгалогеновый в регионе Ярославль.

UL/CSA, одножильные провода
