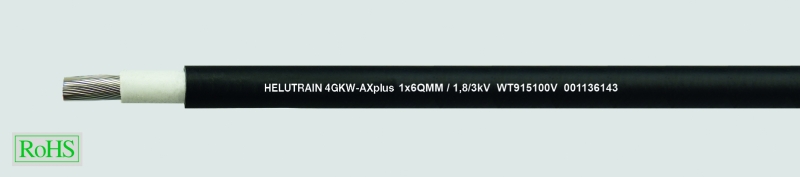

HELUTRAIN® 4GKW-Axplus, одножильный кабель для ж/д транспорта, прочный, безгалогеновый, 1,8/3кВ, с разметкой метража

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Температурный диапазон стационарно: от -60°C до +120°C подвижно: от -35°C до +90°C Короткое замыкание: +200°C Номинальное напряжение U0/U AC 1,8/3 кВ U0/U 2,7 DC кВ Испытательное напряжение 6,5 кВ AC...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — HELUTRAIN® 4GKW-Axplus, одножильный кабель для ж/д транспорта, прочный, безгалогеновый, 1,8/3кВ, с разметкой метража

Технические характеристики

Температурный диапазон

стационарно: от -60°C до +120°C

подвижно:

от -35°C до +90°C

Короткое замыкание: +200°C
Номинальное напряжение

U0/U AC 1,8/3 кВ

U0/U 2,7 DC кВ
Испытательное напряжение

6,5 кВ AC
Минимальный радиус изгиба

< 10 мм стационарно >5 x D

подвижно >7 x D

> 10 мм стационарно >6 x D

подвижно >8 x D

Строение

Медные лужёные тонкопроволочные проводники в соответствии с

DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
Изоляция жилы из сшитого полиолефина
Внешняя оболочка — сшитый эластомер
Цвет оболочки: чёрный

Свойства

Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Высокая диэлектрическая прочность и стойкость к механическим нагрузкам за счёт двухслойной структуры провода
Устойчивый к механическим воздействиям в жёстких условиях окружающей среды
Хорошая химическая и пожарная стойкость
Выделение меньшего количества токсических газов при возгорании, а также уменьшение очага возгорания, что обеспечивает высокую защиту людей и имущества

Испытания

Испытание на огнестойкость в соответствии с VDE 0482 часть 266-2, BS 4066 часть 3/ DIN EN 50266-2/ IEC 60332-3 DIN VDE 0472 часть 804,

тип испытания С
Невоспламеняемый в соответствии с DIN VDE 0482-331-1-2, DIN EN 60332-1-2, IEC 60332-1
Коррозионная активность газов сгорания при горении в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
Плотность дыма в соответствии с VDE 0482 часть 268-1 и 2, тип испытания C, IEC 61034-1/61034-2, HD 606 иBS 7622 часть 1 и 2 (DIN VDE 0472 часть 816).
Без токсичных газов (EN 50305)
Стойкость к маслам и топливным смесям в соответствии с EN 50305
Озоностойкий в соответствии с EN 50305
Низкая пожарная нагрузка (DIN 51900)
Без фтора (EN 60684-2)

Указания

Аналог с экраном: артикул 54092 HELUTRAIN-C 4GKW 1x35

Применение

Используется для стационарной незащищённой прокладки внутри и снаружи рельсовых транспортных средств и автобусов. Применяется для подключения стационарных и подвижных компонентов.

Предназначен для проводного монтажа переключателей, распределителей, выпрямителей переменного тока, распределительных щитов и блоков, резисторов и тормозных колодок.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
59262	1 x 1,5	3,6	14,4	24,0	-
59263	1 x 2,5	4,0	24,0	34,0	-
59264	1 x 4	4,9	38,4	53,0	-
59265	1 x 6	5,5	57,6	74,0	-
59266	1 x 10	6,5	96,0	118,0	-
59267	1 x 16	8,7	153,6	182,0	-
59268	1 x 25	10,2	240,0	274,0	-
59269	1 x 35	11,5	336,0	379,0	-
59312	1 x 50	13,6	480,0	536,0	-
59313	1 x 70	16,0	672,0	729,0	-
59314	1 x 95	17,5	912,0	960,0	-
59315	1 x 120	20,0	1152,0	1203,0	-
59316	1 x 150	22,0	1440,0	1464,0	-
59317	1 x 185	24,1	1776,0	1802,0	-
59318	1 x 240	26,8	2304,0	2348,0	-
