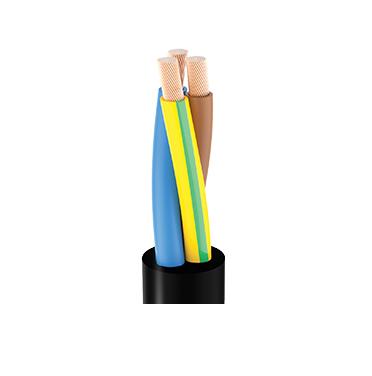

Этот гибкий кабель подходит для использования в качестве силовых и управляющих кабелей в стационарных или мобильных соединениях и оборудовании, таком как тяжелая техника, распределительные щиты, промышленное оборудование, источники питания и т. д.
Проводник: Электролитические отожженные одножильные медные провода класса 5 (луженые проводники по запросу)
Разделитель: На проводник можно наклеить подходящую ленту
Изоляция: Резиновый компаунд (EPR) типа EI4
Идентификация жилы: Согласно HD 308
Внутренняя оболочка: Эластомерный компаунд типа EM2 или EM3 (если толщина внешней оболочки больше 2,4 мм)
Наружная оболочка: Эластомерный компаунд типа EM2
Цвет: Черный (другие цвета по запросу)
Конструкция: EN 50525-2-21, DIN VDE 0282-4, BS 6500 BS 7919, IEC 60245-4
Общие требования: EN 50525-1, HD 22.1, DN VDE 0282-1, IEC 60245-1
Руководство по использованию: HD 516, DIN VDE 0298-300
Электрические испытания: EEN 50395, IEC 60245-2
Неэлектрические испытания: EEN 50396, IEC 60245-2
Сопротивление проводника: EN / IEC 60228, HD 383, DIN VDE 0295, BS 6360
Рабочая температура
В мобильном применении: -25 ºC / +60 ºC
В стационарном применении: -35ºC / +85ºC
Температура короткого замыкания проводника: Макс. 200 ºC
Темп. на поверхности кабеля: Макс. +50 ºC
Мин. темп. установки: -25 ºC
Мин. радиус изгиба: HD 516, таблица 6.C
Макс. растягивающая нагрузка: 115 Н / мм²
Допустимая нагрузка по току: HD 516, таблица 7.C VDE 0298-4
Пожароустойчивые: EEMEC 60332-1-2, DIN VDE 0482-332-1-2
Маслостойкость: HD/EMEC 60811-2-1, DIN VDE 0473-811-2-1
Поперечное сечение (мм²) |
Номинальный общий диаметр (мм) |
Примерный вес (кг/км) |
Мин. радиус изгиба, стационарная установка (мм) |
Максимальное сопротивление проводников при 20°C (Ом / км) |
Допустимая нагрузка по току при 30°C (A) |
1×1,5 | 6 | 52 | 24 | 13.3 | 19 |
1×2,5 | 6.4 | 65 | 25 | 7.98 | 26 |
1×4 | 7.3 | 90 | 29 | 4.95 | 34 |
1×6 | 8.1 | 115 | 32 | 3.3 | 43 |
1×10 | 10.2 | 185 | 41 | 1.91 | 60 |
1×16 | 11 | 245 | 44 | 1.21 | 79 |
1×25 | 13.8 | 375 | 56 | 0.78 | 104 |
1×35 | 15.3 | 490 | 62 | 0.554 | 129 |
1×50 | 17.8 | 678 | 72 | 0.386 | 162 |
1×70 | 19.4 | 890 | 78 | 0.272 | 202 |
1×95 | 22.1 | 1152 | 89 | 0.206 | 240 |
1×120 | 24.4 | 1450 | 98 | 0.161 | 280 |
1×150 | 26.6 | 1750 | 107 | 0.129 | 321 |
1×185 | 29.7 | 2165 | 119 | 0.106 | 363 |
1×240 | 32.6 | 2740 | 131 | 0.0801 | 433 |
1×300 | 35.6 | 3356 | 143 | 0.0641 | 497 |
2×1 | 8.4 | 98 | 34 | 19.5 | 16 |
2×1,5 | 9.3 | 122 | 38 | 13.3 | 19 |
2×2,5 | 10.6 | 165 | 43 | 7.98 | 26 |
2×4 | 12.2 | 230 | 49 | 4.95 | 43 |
2×6 | 13.6 | 300 | 55 | 3.3 | 60 |
2×10 | 19.2 | 572 | 77 | 1.91 | 79 |
2×16 | 21 | 740 | 84 | 1.21 | 104 |
2×25 | 26.7 | 1160 | 107 | 0.78 | 129 |
2×35 | 29.4 | 1465 | 118 | 0.554 | 162 |
2×50 | 34.4 | 2030 | 138 | 0.386 | 202 |
2×70 | 38.3 | 2645 | 154 | 0.272 | 240 |
2×95 | 43.7 | 3435 | 175 | 0.206 | 280 |
2×120 | 49.5 | 4430 | 198 | 0.161 | 321 |
2×150 | 52.3 | 5110 | 210 | 0.129 | 363 |
3×1 | 9.1 | 118 | 37 | 19.5 | 13 |
3×1,5 | 9.9 | 145 | 40 | 13.3 | 16 |
3×2,5 | 11.4 | 205 | 46 | 7.98 | 21 |
3×4 | 13.1 | 280 | 53 | 4.95 | 29 |
3×6 | 14.6 | 370 | 59 | 3.3 | 36 |
3×10 | 20.6 | 705 | 83 | 1.91 | 51 |
3×16 | 22.5 | 920 | 90 | 1.21 | 67 |
3×25 | 28.6 | 1435 | 115 | 0.78 | 109 |
3×35 | 31.7 | 1845 | 127 | 0.554 | 135 |
3×50 | 37 | 2550 | 148 | 0.386 | 169 |
3×70 | 40.9 | 3330 | 164 | 0.272 | 211 |
3×95 | 46.9 | 4350 | 188 | 0.206 | 250 |
3×120 | 51.6 | 5410 | 207 | 0.161 | 292 |
3×150 | 56.2 | 6515 | 225 | 0.129 | 335 |
3×185 | 62.3 | 8050 | 250 | 0.106 | 378 |
3×240 | 69.5 | 10270 | 278 | 0.0801 | 447 |
4×1 | 10.1 | 150 | 41 | 19.5 | 13 |
4×1,5 | 11 | 180 | 44 | 13.3 | 16 |
4×2,5 | 12.6 | 252 | 51 | 7.98 | 21 |
4×4 | 14.5 | 355 | 58 | 4.95 | 30 |
4×6 | 16.3 | 470 | 66 | 3.3 | 37 |
4×10 | 22.6 | 870 | 91 | 1.91 | 52 |
4×16 | 24.7 | 1150 | 99 | 1.21 | 69 |
4×25 | 31.8 | 1815 | 127 | 0.78 | 92 |
4×35 | 35.2 | 2335 | 141 | 0.554 | 114 |
4×50 | 41.1 | 3235 | 165 | 0.386 | 143 |
4×70 | 45 | 4225 | 180 | 0.272 | 178 |
4×95 | 52 | 5560 | 208 | 0.206 | 210 |
4×120 | 56.8 | 6870 | 228 | 0.161 | 246 |
4×150 | 62.2 | 8320 | 249 | 0.129 | 282 |
4×185 | 69.7 | 10340 | 279 | 0.106 | 319 |
4×240 | 77.6 | 13180 | 311 | 0.0801 | 377 |
