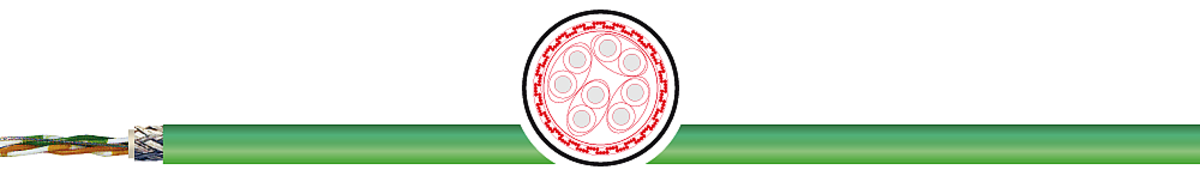

INDUSTRIAL ETHERNET Cat.5e, Cat.6, Cat.6A, Cat.7, Cat.7A UL/CSA
Производитель —
Оценка (средняя 0)
Применение
кабель для передачи цифровых и аналоговых сигналов для Industrial Ethernet, сетевых приложений ICT и также в промышлен. системе PROFINET. Для стационарной прокладки и ограниченного гибкого применения в тяжелых промышленных условиях для эл.монтажа...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — INDUSTRIAL ETHERNET Cat.5e, Cat.6, Cat.6A, Cat.7, Cat.7A UL/CSA
Применение
кабель для передачи цифровых и аналоговых сигналов для Industrial Ethernet, сетевых приложений ICT и также в промышлен. системе PROFINET. Для стационарной прокладки и ограниченного гибкого применения в тяжелых промышленных условиях для эл.монтажа машинного оборудования, приборов, шкафов, щитов.
Стандарт согл техн. требований Profinet.& согл требованиям, предьявляемых к пром. вторичной & третичной подсистеме кабельной сети: EN 50173, ISO/IEC 11801, ISO/IEC 24702;TIA/EIA 568, TSB36, EN 50288, IEC 61156-5/-6
Особенности
- в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
- маслостойкость: в PUR и PVC согл. DIN EN 60811-2-1 (ПВХ только минерал.масла)
- стойкость к ультрафиолетовым излуч.:PUR; FEP;PVC CMG типов
- экран обеспечивает оптимальную ЭМС совместимость.
- 4 пары: 10/100/1000Mбит/с (Cat.5e,6) и 10Гбит/с (Cat.6A,7,7A) для Industrial Ethernet
- HF-характеристики передачи данныхCat.5e,6,6A,7 & 7A согл:
IEC 61156-5 (монолитн проводник) или IEC 61156-6 (7-ми проволочн) - передача данных ограничена макс. каб. длинами:
100м (монолитн проводник) & 85м(7-ми проволочн)
Характеристики кабеля INDUSTRIAL ETHERNET Cat.5e, Cat.6, Cat.6A, Cat.7, Cat.7A UL/CSA
| Артикул TKD | |
| Оболочка наружная | ПВХ, безгалогенный компаунд, PUR или FEP |
| Оболочка внутренняя | |
| Изоляция | полиолефин соотвно вспененный полиолефин или FEP |
| Маркировка жил | бело-голубой/голуб, бело-оранж/ор, бело-зел/зел, бело-корич/кор |
| Маркировка кабеля | |
| Вес | |
| Вес меди | |
| Диаметр | |
| Минимальный радиус изгиба (подвижный) | 15 x d |
| Минимальный радиус изгиба (стационарный) | 8 x d |
| Номинальное напряжение | 125 В (не для высокого напряжения) |
| Волновое сопротивление | 100 Ω ± 15 Ω |
| Испытательное напряжение | |
| Безгалогенность | согл IEC 60754-1 (FRNC типы) |
| Ёмкость | ном. 48 нФ/км |
| Общая скрутка | жилы скручены в пары |
| Общий экран | |
| Проводник | медный монолитный или медный многопров |
| Рабочая температура (подвижный) | ПВХ: -10 °C / +70 °C | PUR: -30 °C / +70 °C |
| Рабочая температура (стационарный) | ПВХ и PUR: -40 °C / +80 °C | FRNC: -25 °C / +80 °C |FEP: -50 °C / +180 °C (кратковрем +205 °C) |
| Свойства изоляции | ПВХ CMG: IEC 60332-3-24, FT4 | PUR CMX: IEC 60332-1-2, VW-1 | CM: IEC 60332-3-24, UL Flame Exposure (UL 1685/CSA) | FRNC: IEC 60332-1-2 |
| Скорость передачи | Cat.5e,6 до 1.024Mбит/с | Cat.6A,7,7A до 10Гбит/с. |
| Сопротивление изоляции | |
| Сопротивление шлейфа | макс.115,0Ω/км - AWG22; макс.146,2Ω/км - AWG23; макс.187,6 Ω/км - AWG24/1; макс.175,2 Ω/км - AWG24/7; макс.280,0 Ω/км - AWG26 |
| Стандарт | |
| Структура проводника | монолитный или 7-ми проволочный |
| Цвет оболочки | зеленый RAL 6018 (GN) |
| Экран | SF/UTP: Медн луж. оплетка поверх алюм- лам фольги метал стороной наружу, покрыт 100%; S/FTP: медн луж оплетка как общ экран & алюм-ламин фольга как экран на пару; S/UTP: медн луж. оплетка как общ экран. |
Примечание
- < li>Соответствует директиве RoHS // LABS-свободен/ отсутствие кремнийорганической резины (при производстве) < li>Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC). < li>FRNC: не распространяет горение, не вызывает коррозию. Oтсутствие галогенов
- FC-Tип /fast-connect/- конструкция кабеля для быстрого соединения
- 7-ми проволочный: для патчкордов (макс. 60m)
