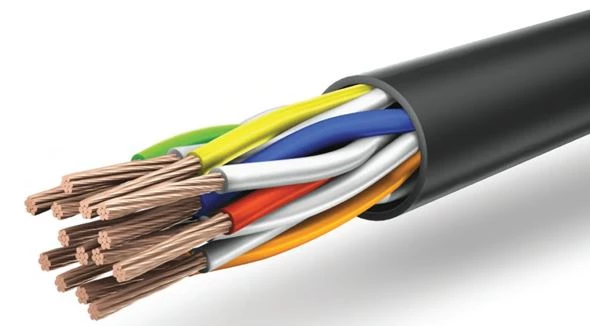

Кабель КуПе

Монтажный кабель КуПе предназначен для эксплуатации в сфере промышленности, для подключения автоматики, коммутаторов, датчиков, систем управления. Кабельная продукция обладает свойствами повышенной стойкости к промышленным помехам, заморозкам, повышенной температуры. Эксплуатация разрешена для взрывоопасных объектов, кабели огнестойкие, не распространяющие горение, отличающиеся высокими показателями безопасности.

Сфера использования

Монтажные кабели применяются для нефиксированного/фиксированного монтажа промышленной автоматики и межприборного подключения различных электрических приборов. Основная сфера применения – при постоянном уровне напряжения, не превышающего 1 кВ, переменном до 660 В и частоте до 400 Гц.

Кабельная продукция разработана для эксплуатации в следующих областях:

  • монтаж и подключение систем ПС;
  • подключение автоматики, коммутаторных устройств, контроллеров, а также сенсоров разного типа и назначения, исполнительного оборудования;
  • при организации систем промышленной и прочей связи при разных условиях, управления, передачи информационных пакетов в диапазоне до 100 мГц, с интерфейсами таких типов, как Ethernet, RS-232, CAN и другие;
  • для сетей Profibus, WorldFIP, LonWorks, ArcNet и других;
  • при подключении управляющей, контролирующей аппаратуры, а также сигнализации, межприборного монтажа на морских и речных судах, водных сооружениях различного направления, на открытых палубах.

Основные места прокладки

Монтажные огнестойкие кабели предназначены для установки в следующих условиях:

  • в грунте;
  • для крытых объектов различного назначения, включая промышленные;
  • на воздухе;
  • для потенциально опасных зон таких классов, как В-1 и В-1 а-г, 0-2 (соответствует ГОСТам 51330.13-99, 60079-14-2011, требованиям ПУЭ);
  • объекты, где наблюдаются повышенные внешние помехи;
  • для систем с использованием полевых искробезопасных шин, электрооборудования в соответствии с ГОСТом 60079-27-2012;
  • для взрывозащищенного оборудования в соответствии с ГОСТом 51330.1-99;
  • для электрооборудования с установленной взрывозащитой в виде электрических искробезопасных цепей (по ГОСТам 51330.10-99, 60079-11-2010).

Монтажные промышленные кабели специального назначения КуПе выпускаются в большом ассортименте. Номенклатура включает в себя разные варианты исполнений, продукция различается по количеству токопроводящих жил, сечению, типу изоляции, уровню промышленной и пожарной безопасности. В соответствии с нормами ГОСТа 15150-69 кабельная продукция выпускается в таких климатических исполнениях, как Т, ХЛ, УХЛ.

Номенклатура

В соответствии с требованиями пожарной безопасности и нормами ГОСТа 53315-2009 выделяют следующие виды кабелей КуПе

  • А – монтажный кабель, имеющий медные токопроводящие жилы, полимерную оболочку и изоляцию, брони и экранирования нет;
  • К – для подключения автоматических устройств, дополнительно оснащается броней, состоящей из стальной проволоки с оцинковкой;
  • Б – дополнительно имеет слой брони из стальных оцинкованных лент, устойчивых к коррозии;
  • ИЭ – имеет экранирование, выполненное в виде слоя фольги, бронирования нет;
  • ИЭК – кабель с медными жилами, полимерным слоем изоляции, стальной оцинкованной броней и фольгированными экранами;
  • ИЭБ – оснащается индивидуальной броней в виде стальных лент и фольгированными материалами для экранирования помех;
  • ОЭ – не имеет бронированной оболочки, установлен фольгированный экран;
  • ОЭК – отличается наличие общего экрана из фольги, бронирования в виде стальной проволоки с цинковым слоем;
  • ОЭБ – для брони установлены ленты из стали с антикоррозионной защиты, имеется общее экранирование;
  • ИЭОЭ – брони нет, кабель оснащается общим экраном и дополнительными фольгированными элементами защиты;
  • ИЭОЭК – имеет броню в виде коррозионностойкой проволоки;
  • ИЭОЭБ – дополнительно оснащается броней из лент с цинковым защитным слоем.

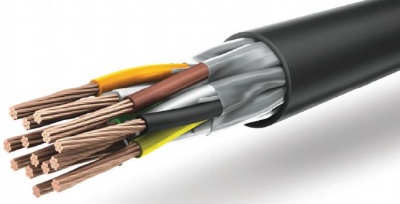

кабель купеПо конструктиву различают:

  • с жилами в виде одной проволоки;
  • комбинированного сечения или разным количеством проволоки;
  • с жилами, для изготовления которых используется луженая медная проволока;
  • с медным экранированием проволочного типа;
  • с оплеткой из меди;
  • с комбинированным экранированием, дополнительными контактными проводниками и других типов исполнения.

В зависимости от стойкости к внешним температурным факторам различают три основные группы кабелей:

  • для эксплуатации при условии тропического климата – ИЭ-Т;
  • теплостойкая продукция – ИЭ-тс;
  • для холодного климатического пояса – ИЭнг(А)-LS-ХЛ.

Также различают кабели по таким параметрам, как уровень номинального сечения, общее число жил, электрическое сопротивление, переменное напряжение. По условиям эксплуатации при повышенной температуре требуется соблюдение следующих характеристик:

  • до +110 градусов (для индексов HF, FRLS, FRHF);
  • до +90 градусов (при наличии полиолефиновых сшитых полимеров);
  • исполнение тс – до +125;
  • для остальной продукции – не больше +80.

При условии использования в условиях низких температур различают:

  • холодостойкое исполнение (индекс ХЛ) – -60 градусов;
  • остальная кабельная продукция – не ниже -50.

Стандартные технические характеристики:

  • установка и применение при температуре наружного воздуха до +35 градусов и влажности до 98%;
  • устойчивость к воде (обычное исполнение и специальное «в»), разным типам топлива, прямым солнечным лучам;
  • прочность на изгиб при монтаже;
  • способность выдерживать ударные, вибрационные, линейные нагрузки;
  • сохранение работоспособности при обледенении, покрытии инеем;
  • сохранение функциональности при воздействии на поверхность соляного тумана;
  • сопротивляемость грибкам, плесени, пыли с повышенным содержанием твердых частиц;
  • эксплуатационные сроки – 35 лет.

Монтажные кабели КуПе отличаются такими свойствами, как огне- и холодостойкость, защита от помех, воспламенения при контакте с открытым огнем. Продукция может применяться для взрывоопасных, производственных объектов, соответствует существующим требованиям по ПБ.

Дата публикации: 15 января 2021 г.
