IPH-O 65/125-1,1/4
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Схема подключения Δ: Схема соединения – треугольник Y: Схема соединения – звезда Требуется внешний защитный выключатель электродвигателя. Контролировать направление...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — IPH-O 65/125-1,1/4
Технический паспорт
Характеристики
Габаритный чертеж
Схема подключения
Δ: Схема соединения – треугольник
Y: Схема соединения – звезда
Требуется внешний защитный выключатель электродвигателя. Контролировать направление вращения! Для изменения направления вращения поменять местами любые две фазы.
| 3~400 В Y |
| 3~230 В Δ |
После удаления перемычек возможен запуск Y-Δ.
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) | По запросу |
| Охлаждающая и холодная вода | • |
| Масляный теплоноситель | до +350 В°C |
| Допустимая область применения | |
| Стандартное исполнение для рабочего давления pмакс | Теплонесущее масло: 9 бар |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -10...+350 В°C |
| Температура окружающей среды, макс. | +40 В°C |
| Установка в закрытых помещениях | • |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 65 |
| Фланцы (по EN 1092-2) | PN 25 |
| Фланец с отверстием для манометра | – |
| Материалы | |
| Корпус насоса | 1.0625 |
| Промежуточный корпус | EN-GJS-400-15 |
| Рабочее колесо | EN-GJL-250 |
| Вал насоса | 1.4005 [AISI416] |
| Скользящее торцевое уплотнение | AQ1VGG |
| другие скользящие торцевые уплотнения | по запросу |
| Электроподключение | |
| Подключение к сети | 3~400 В, 50 Гц |
| Номинальная частота вращения n | 1415 об/мин |
| Мотор/электроника | |
| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
| Степень защиты | IP 55 |
| Класс изоляции | F |
| КПД ηM | 0.84 |
| Коэффициент мощности cos φ | 0.83 |
| Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
| Обмотка мотора мощностью от 4 кВт | 230 V Δ/400 V Y, 50 Hz |
| Варианты монтажа | |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | только с горизонтальным расположением вала |
| Монтаж на консолях | - |
| Данные для заказа | |
| Вес, прим. m | 44.0 кг |
| Изделие | Wilo |
| Тип | VeroLine-IPH-O 65/125-1,1/4 |
| Арт.-№ | 2121290 |

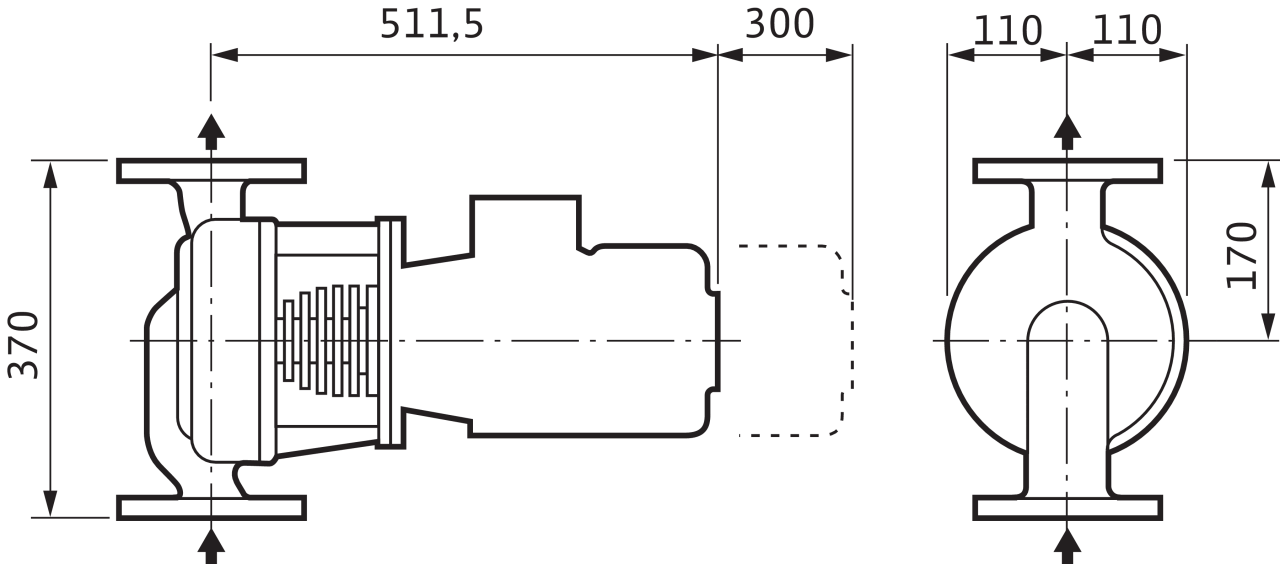

Размеры и габаритные чертежи
Габаритный чертеж

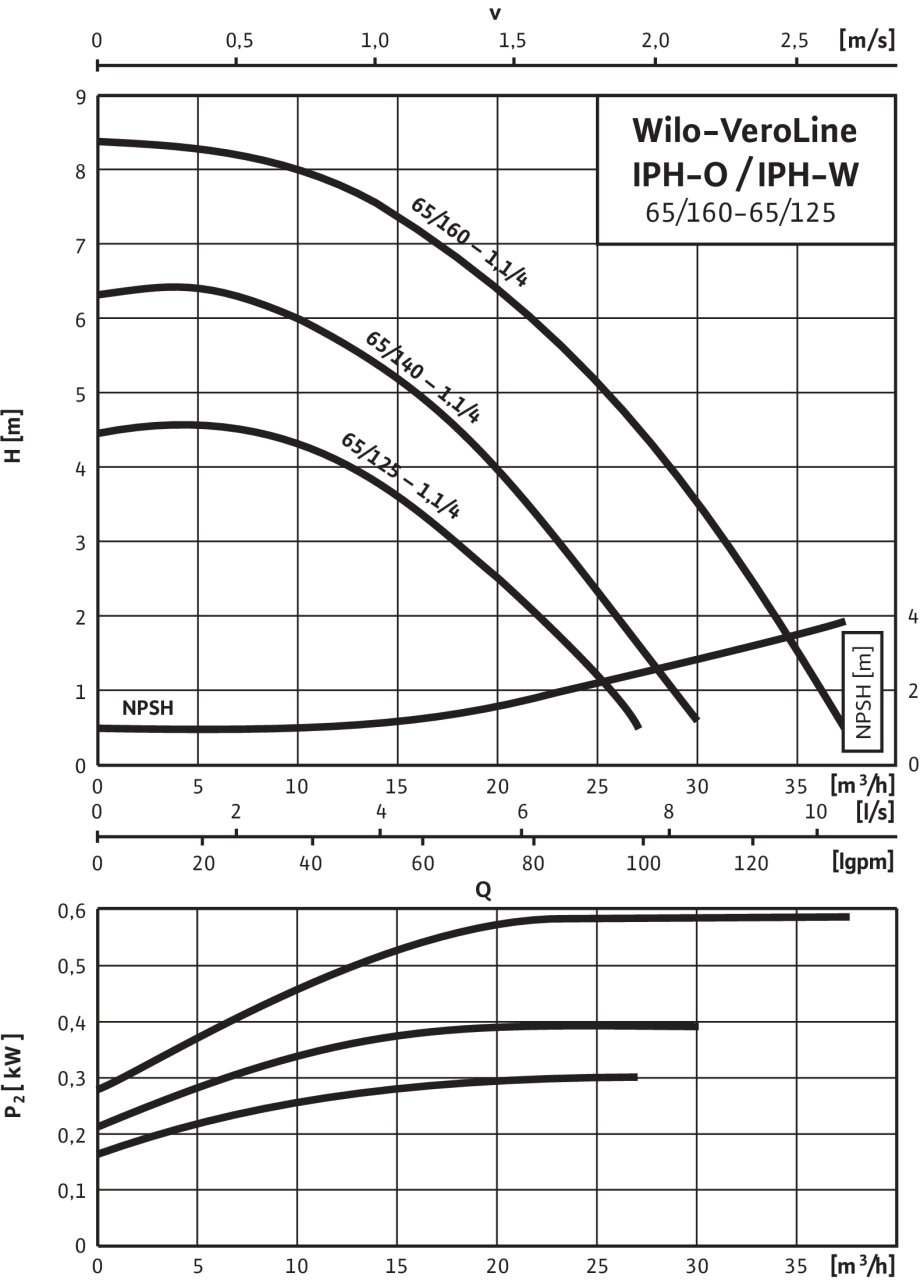

Характеристики
Характеристики
Схема подключения
Схема подключения
Δ: Схема соединения – треугольник
Y: Схема соединения – звезда
Требуется внешний защитный выключатель электродвигателя. Контролировать направление вращения! Для изменения направления вращения поменять местами любые две фазы.
| 3~400 В Y |
| 3~230 В Δ |
После удаления перемычек возможен запуск Y-Δ.
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | VeroLine-IPH-O 65/125-1,1/4 |
| Арт.-№ | 2121290 |
| Номер EAN | 4048482215730 |
| Цвет | Серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 44 |
| Длина (нетто) mm | 597 |
| Ширина (нетто) mm | 220 |
| Высота (нетто) mm | 370 |
| Вес (брутто) kg | 61 |
| Длина (брутто) mm | 795 |
| Ширина (брутто) mm | 515 |
| Высота (брутто) mm | 615 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

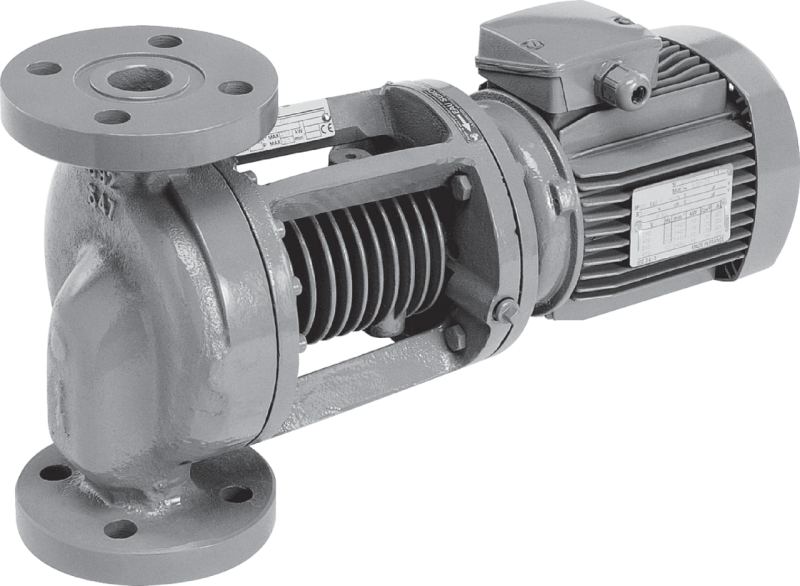

Одноступенчатый центробежный насос с сухим ротором линейного типа для эксплуатации с особенно горячими средами. Трехфазный электродвигатель с неразъемным валом и специальным промежуточным корпусом для установки корпуса с ребрами охлаждения для скользящего торцового уплотнения. Эта серия предназначена для установки в трубах с горизонтальным валом электродвигателя/насоса.
| Материалы | |
|---|---|
| Корпус насоса | 1.0625 |
| Промежуточный корпус | EN-GJS-400-15 |
| Рабочее колесо | EN-GJL-250 |
| Вал насоса | 1.4005 [AISI416] |
| Скользящее торцевое уплотнение | AQ1VGG |
| Допустимая область применения | |
| Стандартное исполнение для рабочего давления pмакс | Теплонесущее масло: 9 бар |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -10...+350 В°C |
| Температура окружающей среды, макс. | +40 В°C |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 65 |
| Фланцы (по EN 1092-2) | PN 25 |
| Фланец с отверстием для манометра | – |
| Размеры L1 | 511.5 мм |
| Мотор/электроника | |
| Степень защиты | IP 55 |
| Класс изоляции | F |
| КПД электродвигателя ηm 50% /ηm 75% /ηm 100% | 81,6/84,0/84,1 % |
| Коэффициент мощности cos φ | 0.83 |
| Номинальная частота вращения n | 1,415 об/мин |
| Вес | |
| Вес, прим. m | 44 кг |
| Данные для заказа | |
| Арт.-№ | 2121290 |
| Тип | VeroLine-IPH-O 65/125-1,1/4 |
| Изделие | Wilo |
