Технический паспорт

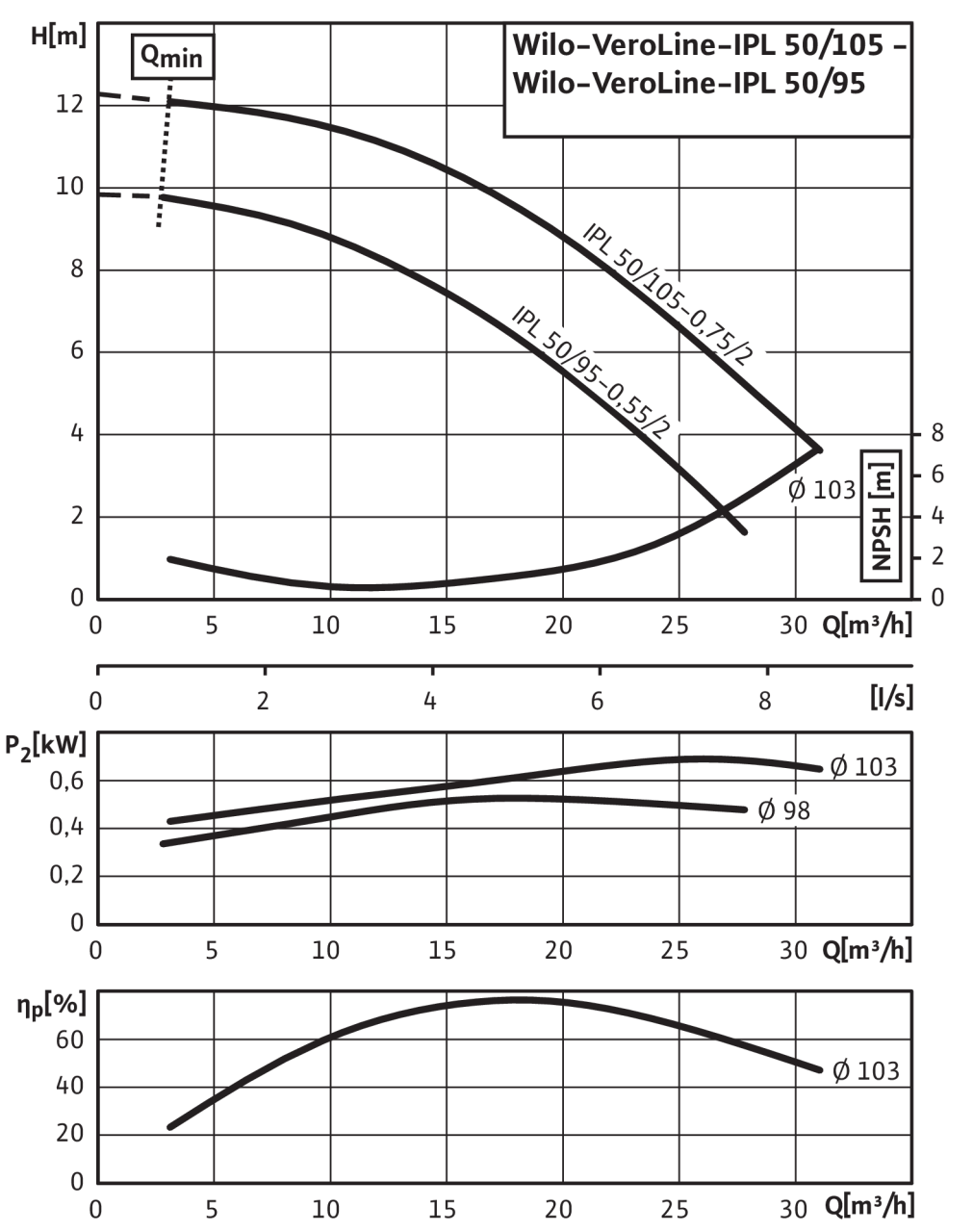

Характеристики
2-полюсный, 50 Гц
Габаритный чертеж
Указание:
Корпус с опорными ножками для монтажа на фундаменте, консоли по запросу; II отверстие для измерения давления R1/8; III удаление воздуха R1/8
Схема подключения
Δ: Схема соединения – треугольник
Y: Схема соединения – звезда
Защитный выключатель электродвигателя должен предоставляться заказчиком. Контролировать направление вращения! Для изменения направления вращения поменять местами любые две фазы.
P2 ≤ 3 кВт | 3~400 В Y |
3~230 В Δ | |
P2 ≥ 4 кВт | 3~690 В Y |
3~400 В Δ |
После удаления перемычек возможен запуск Y-Δ.
Допустимая перекачиваемая среда (другие среды по запросу) | |
---|---|
Вода систем отопления (согласно VDI 2035) | • |
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) | • |
Охлаждающая и холодная вода | • |
Масляный теплоноситель | Специальное исполнение за дополнительную плату |
Допустимая область применения | |
Стандартное исполнение для рабочего давления pмакс | 10 бар |
Специальное исполнение для рабочего давления pмакс. | 16 бар |
Диапазон температур при макс. температуре окружающей среды +40 В°C | -20...+120 В°C (в зависимости от перекачиваемой среды) |
Температура окружающей среды, макс. | +40 В°C |
Установка в закрытых помещениях | • |
Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
Подсоединения к трубопроводу | |
Номинальный внутренний диаметр фланца | DN 50 |
Фланцы (по EN 1092-2) | PN 10 (PN 16 по запросу) |
Фланец с отверстием для манометра | R |
Материалы | |
Корпус насоса | EN-GJL-250 |
Промежуточный корпус | EN-GJL-250 |
Рабочее колесо | PPO-GF30 |
Рабочее колесо (специальное исполнение) | – |
Вал насоса | 1.4021 [AISI420] |
Скользящее торцевое уплотнение | AQEGG |
другие скользящие торцевые уплотнения | по запросу |
Электроподключение | |
Подключение к сети | 3~400 В, 50 Гц |
Номинальная частота вращения n | 2900 об/мин |
Минимальный индекс эффективности (MEI) | |
Минимальный индекс эффективности (MEI) | ≥ 0.40 |
Насос с макс. диаметром рабочего колеса для определения MEI | IPL50/105-0,75/2 |
Мотор/электроника | |
Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату |
Степень защиты | IP 55 |
Класс изоляции | F |
Номинальный ток (прим.) IN 3~400 В | 1.34 A |
Класс эффективности мотора | IE2 |
КПД электродвигателя ηm 50% /ηm 75% /ηm 100% | 72,8/75,5/75,5 % |
Коэффициент мощности cos φ | 0.82 |
Номинальная мощность электродвигателя P2 | 0.55 кВт |
Обмотка мотора мощностью до 3 кВт | 230 В Δ/400 В Y, 50 Гц |
Обмотка мотора мощностью от 4 кВт | 400 V Δ/690 V Y, 50 Hz |
Варианты монтажа | |
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
Монтаж на консолях | • |
Данные для заказа | |
Вес, прим. m | 21.7 кг |
Изделие | Wilo |
Тип | VeroLine-IPL 50/95-0,55/2 |
Арт.-№ | 2152442 |
Размеры и габаритные чертежи
Габаритный чертеж
Указание:
Корпус с опорными ножками для монтажа на фундаменте, консоли по запросу; II отверстие для измерения давления R1/8; III удаление воздуха R1/8
Характеристики
Характеристики
2-полюсный, 50 Гц
Схема подключения
Схема подключения
Δ: Схема соединения – треугольник
Y: Схема соединения – звезда
Защитный выключатель электродвигателя должен предоставляться заказчиком. Контролировать направление вращения! Для изменения направления вращения поменять местами любые две фазы.
P2 ≤ 3 кВт | 3~400 В Y |
3~230 В Δ | |
P2 ≥ 4 кВт | 3~690 В Y |
3~400 В Δ |
После удаления перемычек возможен запуск Y-Δ.
Данные для заказа
Данные для заказа | |
---|---|
Изделие | Wilo |
Тип | VeroLine-IPL 50/95-0,55/2 |
Арт.-№ | 2152442 |
Номер EAN | 4048482490939 |
Цвет | зеленый |
Минимальное количество для заказа | 1 |
Единица минимального кол-ва для заказа | PCE |
Вес (нетто) kg | 21.7 |
Длина (нетто) mm | 398 |
Ширина (нетто) mm | 192 |
Высота (нетто) mm | 280 |
Вес (брутто) kg | 24.4 |
Длина (брутто) mm | 540 |
Ширина (брутто) mm | 380 |
Высота (брутто) mm | 360 |
Вид упаковки | Картон |
Свойства упаковки | Транспортировочная упаковка |
Штук на поддон | 1 |
Количество на один слой | 1 |
Описание изделия
Полный текст

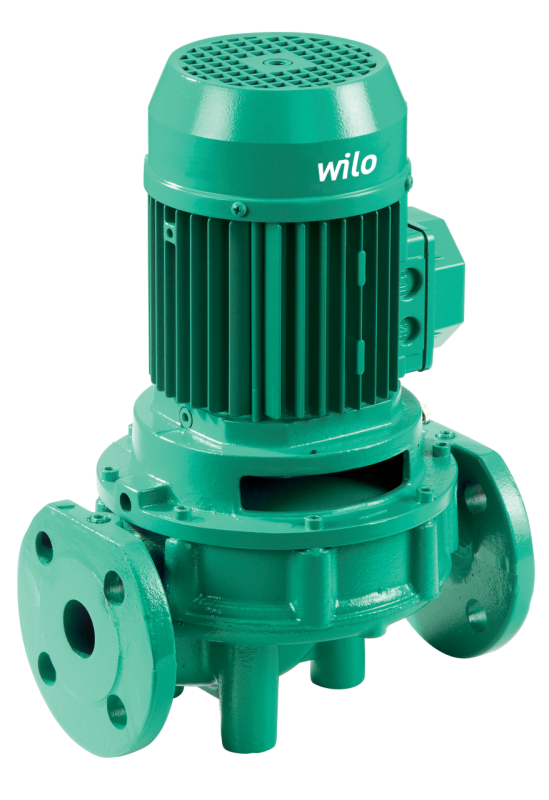

Одноступенчатый центробежный насос с сухим ротором компактного линейного типа с прифланцованным электродвигателем трехфазного тока и цельным валом или с промежуточным корпусом и унифицированным электродвигателем (исполнение N), жестко присоединенным с помощью муфты. Серия IPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцовым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.
Фланцы имеют отверстия R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Материалы | |
---|---|
Корпус насоса | EN-GJL-250 |
Промежуточный корпус | EN-GJL-250 |
Рабочее колесо | PPO-GF30 |
Вал насоса | 1.4021 [AISI420] |
Скользящее торцевое уплотнение | AQEGG |
Допустимая область применения | |
Стандартное исполнение для рабочего давления pмакс | 10 бар |
Диапазон температур при макс. температуре окружающей среды +40 В°C | -20...+120 В°C (в зависимости от перекачиваемой среды) |
Температура окружающей среды, макс. | +40 В°C |
Подсоединения к трубопроводу | |
Номинальный внутренний диаметр фланца | DN 50 |
Фланцы (по EN 1092-2) | PN 10 (PN 16 по запросу) |
Фланец с отверстием для манометра | R |
Габаритная длина l0 | 280 мм |
Минимальный индекс эффективности (MEI) | |
Минимальный индекс эффективности (MEI) | ≥ 0.40 |
Насос с макс. диаметром рабочего колеса для определения MEI | IPL50/105-0,75/2 |
Мотор/электроника | |
Степень защиты | IP 55 |
Класс изоляции | F |
Номинальный ток (прим.) IN 3~400 В | 1.34 A |
Класс эффективности мотора | IE2 |
КПД электродвигателя ηm 50% /ηm 75% /ηm 100% | 72,8/75,5/75,5 % |
Коэффициент мощности cos φ | 0.82 |
Номинальная мощность электродвигателя P2 | 0.55 кВт |
Номинальная частота вращения n | 2,900 об/мин |
Вес | |
Вес, прим. m | 21.7 кг |
Данные для заказа | |
Арт.-№ | 2152442 |
Тип | VeroLine-IPL 50/95-0,55/2 |
Изделие | Wilo |
