J-2Y(St)H St, III Bd 16 Мб/с (Kat.3) ISDN/EDV (Z = 100 Ом), St III Bd 16 Мб/с (кат.3) ISDN/EDV (Z = 100 Ом), безгалогеновый

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Специальная РЕ-изоляция жил в соответствии с DIN VDE 0815 и 0816 Сопротивление шлейфа проводника макс. 130 Ом/км Температурный диапазон подвижно от -5 °C до +70 °C стационарно от -30 °C до +70 °C...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — J-2Y(St)H St, III Bd 16 Мб/с (Kat.3) ISDN/EDV (Z = 100 Ом), St III Bd 16 Мб/с (кат.3) ISDN/EDV (Z = 100 Ом), безгалогеновый

Технические характеристики

Специальная РЕ-изоляция жил в соответствии с DIN VDE 0815 и 0816
Сопротивление шлейфа проводника

макс. 130 Ом/км
Температурный диапазон

подвижно от -5 °C до +70 °C

стационарно от -30 °C до +70 °C
Максимальное рабочее напряжение 300 В

(не рекомендуется для установок с высокими токами и силового оборудования)
Испытательное напряжение 800 В
Сопротивление изоляции

мин. 5 ГОм x км
Емкость 48 нф/км
Импеданс (Z)

при 4-16 МГц: 100 Ом ±15%
Емкостный дисбаланс

K1макс. 400 пф/300 м

K9-12 макс. 100 пф/300 м
Отн. скорость распространения

прибл. 0,66
Затухание волн при

1 МГц: 28 дБ/км

4 МГц: 47 дБ/км

5 МГц: 51 дБ/км

10 МГц: 65 дБ/км

15 МГц: 76 дБ/км

16 МГц: 78 дБ/км

20 МГц: 89 дБ/км
Переходное затухание

от 4 МГц до 16 МГц

для кабеля из 2 пар: мин. 40 дБ

для кабеля из 4 пар: мин. 25 дБ
Минимальный радиус изгиба

стационарно 10xØ кабеля

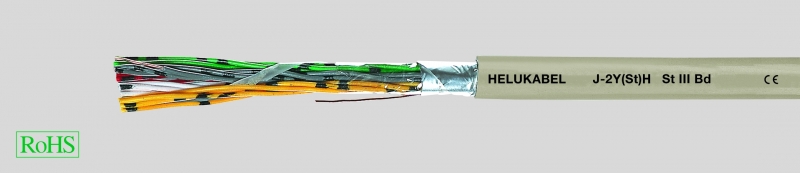

Строение

Медная проводник, однопроволочный
Изоляция жил из PE (2Y)
Последовательность цветов в соответствии с DIN VDE 0815
Четверная звездчатая скрутка
5 четвёрок скручены в пучки
Электростатический экран из кашированной полимерными материалами алюминиевой фольги с дренажным проводником Ø 0,6 мм
Не распространяющая горение внешняя оболочка, безгалогеновый полимерный компаунд
Цвет оболочки — серый

Свойства

Внешняя оболочка

Тест на огнестойкость в соответствии с DIN VDE 0482-332-3, BS 4066 часть 3,

DIN EN 60332-3, IEC 60332-3-24 (DIN VDE 0472 раздел 804, тип испытания C)
Монтажные кабели не предназначены для силовых цепей и прокладке в земле
Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

Применение

Используется в качестве кабеля подключения и соединения в сухих и влажных помещениях для стационарной прокладки и под штукатуркой.

Для передачи аналоговых и цифровых сигналов со скоростью до 16 мбит/с. Высокие показатели переходного затухания. Предназначен для эксплуатации в качестве кабеля подключения для периферийных устройств, оборудования для обработки данных, для мониторов, принтеров, кассовых аппаратов и пр. Данные кабели в исполнении со статическим экраном (St) лучше всего подходят для передачи данных и сигналов без помех для эксплуатации с измерительной техникой, системами управления и автоматического регулирования.

CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во пар x Ø провод. мм	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км
34166	2 x 2 x 0,6	5,8	13,0	44,0
34167	4 x 2 x 0,6	9,2	24,0	80,0
34168	6 x 2 x 0,6	9,3	35,0	86,0
34169	8 x 2 x 0,6	9,5	46,0	105,0
34170	10 x 2 x 0,6	9,8	58,0	112,0
34171	20 x 2 x 0,6	12,7	116,0	218,0
34172	30 x 2 x 0,6	15,0	172,0	302,0
34173	40 x 2 x 0,6	16,8	229,0	376,0
34174	50 x 2 x 0,6	18,5	266,0	480,0
34175	60 x 2 x 0,6	20,2	342,0	560,0
34176	80 x 2 x 0,6	23,0	455,0	748,0
34177	100 x 2 x 0,6	25,2	588,0	940,0
