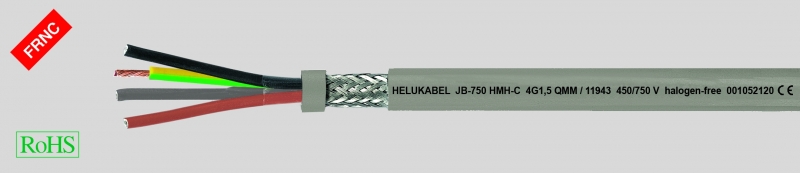

JB-750 HMH, безгалогеновый, огнестойкий, гибкий кабель управления, с цветовой маркировкой, маслостойкий, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
Температурный диапазон
подвижно от -15 °C до +70 °C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JB-750 HMH, безгалогеновый, огнестойкий, гибкий кабель управления, с цветовой маркировкой, маслостойкий, с разметкой метража
- Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 450/750 В
- Испытательное напряжение 3000 В
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 12,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
- Маркировка жил в соответствии с DIN VDE 0293-308
- Жила заземления – желто-зеленая
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
-
Оболочка – безгалогеновый полимерный материал TM7 в соответствии сDIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с DIN VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
- Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Коррозионная активность газов сгорания в соответствии с DIN VDE 0482 раздел 267/EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с DIN VDE 0482 раздел 267/EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
- G = с желто-зеленой жилой заземления
- Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
-
Аналоги без экрана:JB-750 HMH
Данные кабели используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах кондиционирования, а также на сталелитейных заводах. Предназначены для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях, проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 11942 | 3 G 1,5 | 7,4 | 80,0 | 125,0 | 16 |
| 11943 | 4 G 1,5 | 8,1 | 97,0 | 160,0 | 16 |
| 11944 | 5 G 1,5 | 9,0 | 119,0 | 193,0 | 16 |
| 11945 | 3 G 2,5 | 8,8 | 144,0 | 198,0 | 14 |
| 11946 | 4 G 2,5 | 9,8 | 148,0 | 240,0 | 14 |
| 11947 | 5 G 2,5 | 10,8 | 181,0 | 280,0 | 14 |
| 11948 | 3 G 4 | 10,4 | 174,0 | 251,0 | 12 |
| 11949 | 4 G 4 | 11,6 | 230,0 | 315,0 | 12 |
| 11950 | 5 G 4 | 12,9 | 273,0 | 396,0 | 12 |
| 11951 | 4 G 6 | 13,8 | 305,0 | 430,0 | 10 |
| 11952 | 5 G 6 | 15,3 | 439,0 | 524,0 | 10 |
| 11953 | 4 G 10 | 17,1 | 535,0 | 804,0 | 8 |
| 11954 | 5 G 10 | 19,1 | 592,0 | 942,0 | 8 |
| 11955 | 4 G 16 | 20,8 | 740,0 | 1190,0 | 6 |
| 11956 | 5 G 16 | 23,4 | 895,0 | 1370,0 | 6 |
| 11957 | 4 G 25 | 25,7 | 1140,0 | 1968,0 | 4 |
| 11958 | 5 G 25 | 28,5 | 1380,0 | 2514,0 | 4 |
| 11959 | 4 G 35 | 29,2 | 1576,0 | 2540,0 | 2 |
| 11960 | 5 G 35 | 32,5 | 1930,0 | 3260,0 | 2 |
| 11961 | 4 G 50 | 34,6 | 2155,0 | 3668,0 | 1 |
| 11962 | 4 G 70 | 41,1 | 3120,0 | 5076,0 | 2/0 |
| 11963 | 4 G 95 | 46,9 | 4043,0 | 6807,0 | 3/0 |
| 11964 | 4 G 120 | 52,5 | 5069,0 | 8612,0 | 4/0 |
