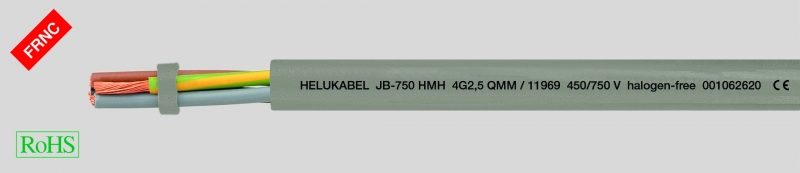

JB-750 HMH, гибкий кабель управления, с цветовой маркировкой, безгалогеновый, огнестойкий, маслостойкий, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновый гибкий кабель управления, конструкция жил на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
Температурный диапазон
подвижно от -15 °C до +70 °C
стационарно от -40 °C до +70...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JB-750 HMH, гибкий кабель управления, с цветовой маркировкой, безгалогеновый, огнестойкий, маслостойкий, с разметкой метража
- Безгалогеновый гибкий кабель управления, конструкция жил на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 450/750 В
- Испытательное напряжение 3000 В
-
Минимальный радиус изгибаподвижно 12,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
- Маркировка жил в соответствии с DIN VDE 0293-308
- Жила заземления – желто-зеленая
- Повивная скрутка жил с оптимальным шагом
- Оболочка – безгалогеновый полимерный материал TM7 в соответствии с DIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тест C)
- Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
- Коррозионная активность газов сгорания в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (ранее DIN VDE 0472 раздел 816)
- G = с желто-зеленой жилой заземления
-
Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.Дополнительную информацию см. во введении.
-
Аналоги с экраном:JB-750 HMH-C
Используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах кондиционирования, а также на сталелитейных заводах. Подходит для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях, проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 11965 | 3 G 1,5 | 7,8 | 43,0 | 110,0 | 16 |
| 11966 | 4 G 1,5 | 8,5 | 58,0 | 140,0 | 16 |
| 11967 | 5 G 1,5 | 9,6 | 72,0 | 181,0 | 16 |
| 11968 | 3 G 2,5 | 9,3 | 72,0 | 181,0 | 14 |
| 11969 | 4 G 2,5 | 10,2 | 96,0 | 223,0 | 14 |
| 11970 | 5 G 2,5 | 11,4 | 120,0 | 269,0 | 14 |
| 11971 | 3 G 4 | 10,7 | 115,0 | 238,0 | 12 |
| 11972 | 4 G 4 | 12,6 | 154,0 | 292,0 | 12 |
| 11973 | 5 G 4 | 14,1 | 192,0 | 357,0 | 12 |
| 11974 | 4 G 6 | 14,1 | 230,0 | 392,0 | 10 |
| 11975 | 5 G 6 | 15,8 | 288,0 | 501,0 | 10 |
| 11976 | 4 G 10 | 17,9 | 384,0 | 750,0 | 8 |
| 11977 | 5 G 10 | 19,9 | 480,0 | 916,0 | 8 |
| 11978 | 4 G 16 | 21,7 | 614,0 | 1037,0 | 6 |
| 11979 | 5 G 16 | 24,4 | 768,0 | 1280,0 | 6 |
| 11980 | 4 G 25 | 26,8 | 960,0 | 1504,0 | 4 |
| 11981 | 5 G 25 | 29,9 | 1200,0 | 1883,0 | 4 |
| 11982 | 4 G 35 | 29,4 | 1344,0 | 2057,0 | 2 |
| 11983 | 5 G 35 | 32,7 | 1680,0 | 2575,0 | 2 |
| 11984 | 4 G 50 | 35,0 | 1920,0 | 2808,0 | 1 |
| 11985 | 4 G 70 | 40,1 | 2688,0 | 3964,0 | 2/0 |
| 11986 | 4 G 95 | 45,4 | 3648,0 | 4951,0 | 3/0 |
| 11987 | 4 G 120 | 51,6 | 4608,0 | 6387,0 | 4/0 |
Купить JB-750 HMH, гибкий кабель управления, с цветовой маркировкой, безгалогеновый, огнестойкий, маслостойкий, с разметкой метража в регионе Ярославль.
