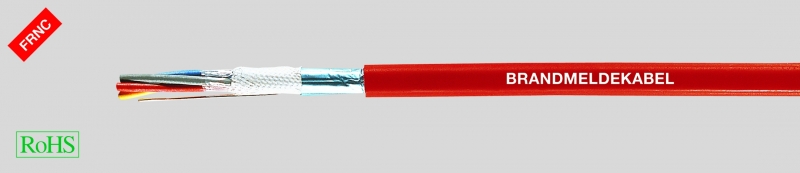

JE-H(St)H Bd, кабель связи для пожарной сигнализации, FE 180/E 30 до E 90 (красный), безгалогеновый
JE-H(St)H Bd BMK E30-E90 Brandmeldekabel
Производитель —
Оценка (средняя 5)
Технические характеристики
Не распространяющий горение безгалогеновый кабель пожарной сигнализации в соответствии с DIN VDE 0815
Сопротивление шлейфа
макс. 73,2 Ом/км
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-H(St)H Bd BMK E30-E90 Brandmeldekabel
- Не распространяющий горение безгалогеновый кабель пожарной сигнализации в соответствии с DIN VDE 0815
-
Сопротивление шлейфамакс. 73,2 Ом/км
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -30 °C до +70 °C
-
Максимальное рабочее напряжение 225 В(не для силовых цепей)
-
Испытательное напряжениежила/ жила 500 Вжила/ экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкостьмакс. 120 нф/км при 800 Гц(у кабелей с 4 двойными жилами значения могут быть превышены на 20%)
-
Емкостный дисбалансмакс. 200 пф/100 м(20% значений, но не менее одного значения, могут составлять до 400 пф)
-
Минимальный радиус изгиба6х Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Пожарная нагрузкасм. табл. в приложении
- Медный однопроволочный проводник
- Изоляция жил из сшитого безгалогенового полимера, в соответствии с DIN VDE 0207 часть 23, компаунд HI1, не распространяющего горение (у Е90 — проводник обернут специальной пленкой)
- Маркировка жил посредством колец и групп колец в соответствии с DIN VDE 0815
- Жилы скручены в пары, 4 пары — в пучок, несколько пучков — в слои
- Пучки промаркированы нумерованной лентой
- Специальная обмотка из полиэстерной и стекловолоконной ленты
- Экран из полимерной плёнки с алюминиевым покрытием и дренажным проводником Ø 0,8 мм
- Безгалогеновая внешняя оболочка, не распространяющая горение, в соответствии с DIN VDE 0207 часть 24 HM2
- Цвет оболочки — красный (RAL 3000) с надписью «BRANDMELDEKABEL» ( «Кабель пожарной сигнализации»)
Испытания
- Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
- Коррозионность активность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
- Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
- Не распространяет горение
- Низкая плотность дыма
- Монтажные кабели не предназначены для силовых цепей и прокладки в земле
-
FE 180: Целостность изоляции 180 минут. Испытания в соответствии с DIN VDE 0472 часть 814 IEC 60331.Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
-
E 30: Сохранение функциональности электрических кабельных сетей в течение не менее 30 минут. Испытание в соответствии с DIN 4102 часть 12.Сохранение функциональности на 30 минут гарантирует 30-минутное сохранение функциональности установок пожарной сигнализации и сигнальных устройств, аварийного и резервного освещения, пассажирских лифтов с эвакуационным выключателем, исключением являются кабели, находящиеся внутри шахт или в машинных отделенииях.
-
E 90: Сохранение функциональности электрических кабельных сетей в течение не менее 90 минут. Испытание в соответствии с DIN 4102 часть 12.Сохранение функциональности в течение 90 минут обеспечивает работоспособность водонапорных установок для обеспечения систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт и машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
-
с E 30 по E 90Сохранение функциональности зависит от техники прокладки кабеля.
Трудновоспламеняемый, безгалогеновый, статично экранированный монтажный кабель для телекоммуникаций. Статичное экранирование препятствует сильным импульсным помехам. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x Ø провод. мм |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 34091 | 2 x 2 x 0,8 | 7,4 | 25,0 | 74,0 |
| 34092 | 4 x 2 x 0,8 | 10,8 | 45,0 | 127,0 |
| 34093 | 8 x 2 x 0,8 | 16,9 | 85,0 | 300,0 |
| 34094 | 12 x 2 x 0,8 | 18,5 | 126,0 | 336,0 |
| 34095 | 16 x 2 x 0,8 | 20,1 | 166,0 | 426,0 |
| 34096 | 20 x 2 x 0,8 | 22,2 | 206,0 | 529,0 |
| 34097 | 32 x 2 x 0,8 | 29,1 | 326,0 | 859,0 |
| 34098 | 40 x 2 x 0,8 | 34,2 | 407,0 | 1094,0 |
| 34099 | 52 x 2 x 0,8 | 37,3 | 529,0 | 1280,0 |
