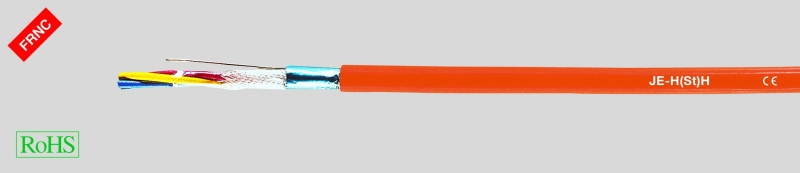

JE-H(St)H Bd E30-E90
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Безгалогеновый, не распространяющий горение монтажный кабель в соответствии с DIN VDE 0815 Сопротивление шлейфа  макс. 73,2 Ом/км Температурный диапазон  подвижно от -5 °C до +50 °C стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-H(St)H Bd E30-E90
Технические характеристики
  • Безгалогеновый, не распространяющий горение монтажный кабель в соответствии с DIN VDE 0815
  • Сопротивление шлейфа
    макс. 73,2 Ом/км
  • Температурный диапазон
    подвижно от -5 °C до +50 °C
    стационарно от -30 °C до +70 °C
  • Максимальное рабочее напряжение 225 В
    (не для силовых цепей)
  • Испытательное напряжение
    жила/ жила 500 В
    жила/ экран 2000 В
  • Сопротивление изоляции
    мин. 100 МОм x км
  • Рабочая емкость
    макс. 120 нф/км при 800 Гц
    кабелей с 4 двойными жилами значения могут быть превышены на 20%)
  • Емкостный дисбаланс
    макс. 200 пф/100 м
    (20% значений, но не менее одного значения, могут составлять до 400 пф)
  • Минимальный радиус изгиба
    6хØ кабеля
  • Стойкость к радиации
    до 100x106 сДж/кг (до 100 Мрад)
  • Пожарная нагрузка
    см. табл. в приложении
Строение
  • Медный однопроволочный проводник.
  • Изоляция жил из безгалогенового сшитого полимера, компаунд HI1, не распространяющего горение Е90 — проводник обернут специальной пленкой)
  • Маркировка жил посредством колец и групп колец в соответствии с DIN VDE 0815
  • Жилы скручены в пары, 4 пары — в пучок, несколько пучков — в слои
  • Пучки промаркированы нумерованной лентой
  • Специальная обмотка из полиэстерной и стекловолоконной ленты
  • Экран из полимерной плёнки с алюминиевым покрытием и дренажным проводником Ø 0,8 мм
  • Безгалогеновая внешняя оболочка, не распространяющая горение, в соответствии с DIN VDE 0207 часть 24 HM2
  • Цвет оболочки — оранжевый
Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
  • Коррозионная активность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
  • Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2 / BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
Свойства
  • Не распространяет горение
  • Низкая плотность дыма
  • Прокладка в земле и в силовых цепях не допустима
  • FE 180: Целостность изоляции 180 минут. Испытания в соответствии с DIN VDE 0472 часть 814 IEC 60331.
    Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
  • E 30: Сохранение функциональности электрических кабельных сетей в течение не менее 30 минут. Испытание в соответствии с DIN 4102 часть 12.
    Сохранение функциональности в течение 30 минут должно быть обеспечено в случаях, когда из горящего здания необходимо спасти людей или животных.
    Гарантирует 30-минутное сохранение функциональности установок пожарной сигнализации и сигнальных устройств, аварийного и резервного освещения, пассажирских лифтов с эвакуационным выключателем, исключением являются кабели, находящиеся внутри шахт или машинных отделениях.
  • E 90: Сохранение функциональности электрических кабельных сетей в течение не менее 90 минут. Испытание в соответствии с DIN 4102 часть 12.
    Сохранение функциональности в течение 90 минут обеспечивает работоспособность водонапорных установок для обеспечения систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт, машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
Указания
  • с E30 по E90
    Сохранение функциональности зависит от соответствующей техники прокладки кабеля.
Применение
Трудновоспламеняемый безгалогеновый монтажный кабель для телекоммуникационных целей. Статичное экранирование защищает от сильных импульсных помех. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во пар
x Ø провод.
мм
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
34081 2 x 2 x 0,8 7,4 25,0 74,0
34082 4 x 2 x 0,8 10,8 45,0 127,0
34083 8 x 2 x 0,8 16,9 85,0 300,0
34084 12 x 2 x 0,8 18,5 126,0 336,0
34085 16 x 2 x 0,8 20,1 166,0 426,0
34086 20 x 2 x 0,8 22,2 206,0 529,0
34087 32 x 2 x 0,8 29,1 326,0 859,0
34088 40 x 2 x 0,8 34,2 407,0 1094,0
34089 52 x 2 x 0,8 37,3 529,0 1280,0
