JE-H(St)HRH Bd, кабель связи для пожарной сигнализации, FE 180/E 30 до E 90, безгалогеновый
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальная оболочка и изоляция жил на основании DIN VDE 0815
Сопротивление шлейфа
макс. 73 Ом/км
Максимальное рабочее напряжение
макс. 225 В (не для монтажа в силовых цепях)
Испытательное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-H(St)HRH Bd, кабель связи для пожарной сигнализации, FE 180/E 30 до E 90, безгалогеновый
- Специальная оболочка и изоляция жил на основании DIN VDE 0815
-
Сопротивление шлейфамакс. 73 Ом/км
-
Максимальное рабочее напряжениемакс. 225 В (не для монтажа в силовых цепях)
-
Испытательное напряжениежила/ жила 500 Вжила/ экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкостьмакс. 120 нф/км при 800 Гц
-
Минимальный радиус изгиба6хØ кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Пожарная нагрузкасм. табл. в приложении
- Медный однопроволочный проводник
- Изоляция жил из сшитого полимерного компаунда HI 1 в соответствии с DIN VDE 0207 часть 23
- Маркировка кольцами и группами колец в соответствии с DIN VDE 0815
- Жилы скручены в пару, по 4 пары — в пучок, повивная скрутка пучков
- Маркировка пучков спиралями
- Обмотка из стекловолокна
- Экран из кашированной полимерными материалами алюминиевой плёнки
- Дренажный проводник Ø 0,8 мм
- Общая обмотка (внутренняя оболочка), не распространяющий горение полиолефиновый компаунд HM3 в соответствии с DIN VDE 0207 часть 24
- Экран — оплетка из оцинкованной стали
- Внешняя PVC-оболочка из полиолефинового компаунда, HM2 в соответствии с DIN VDE 0207 часть 24

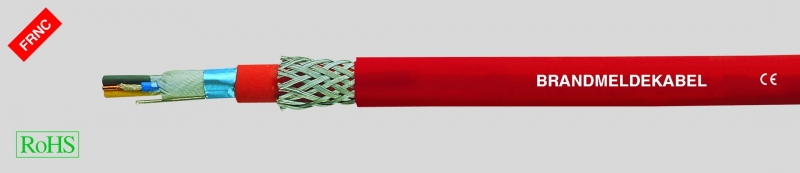

- Цвет оболочки — красный (RAL 3000) с надписью «BRANDMELDEKABEL» ( «Кабель пожарной сигнализации»)
Испытания
- Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
- Коррозионность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
- Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2, BS 7622 часть 1+2 (DIN VDE 0472 часть 816)
- Не способствует распространению горения
- Низкая плотность дыма
- Монтажные кабели не предназначены для силовых цепей и прокладки в земле
-
FE 180: Целостность изоляции 180 минут. Испытания в соответствии с DIN VDE 0472 часть 814 IEC 60331.Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
-
E 30: Сохранение функциональности электрических кабельных сетей в течение не менее 30 минут. Испытание в соответствии с DIN 4102 часть 12.Сохранение функциональности в течение 30 минут должно быть обеспечено в случаях, когда из горящего здания необходимо спасти людей или животных. Гарантирует 30-минутное сохранение функциональности установок пожарной сигнализации и сигнальных устройств, аварийного и резервного освещения, пассажирских лифтов с эвакуационным выключателем, исключением являются кабели, находящиеся внутри шахт или в машинных отделениях.
-
E 90: Сохранение функциональности электрических кабельных сетей в течение не менее 90 минут. Испытание в соответствии с DIN 4102 часть 12.Сохранение функциональности в течение 90 минут обеспечивает работоспособность водонапорных установок для обеспечения систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт и машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
-
с E 30 по E 90Сохранение функциональности зависит от соответствующей техники прокладки кабеля.
Широко применяются там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах и т.п. Оплётка из стальных проволок служит в качестве механической защиты и магнитного экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x Ø провод. мм |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 34075 | 2 x 2 x 0,8 | 10,5 | 25,0 | 150,0 |
| 34076 | 4 x 2 x 0,8 | 14,8 | 45,0 | 275,0 |
| 34077 | 8 x 2 x 0,8 | 21,1 | 85,0 | 545,0 |
| 34078 | 12 x 2 x 0,8 | 22,7 | 126,0 | 602,0 |
| 34079 | 16 x 2 x 0,8 | 25,0 | 166,0 | 734,0 |
| 34080 | 20 x 2 x 0,8 | 26,9 | 206,0 | 870,0 |
| 34072 | 32 x 2 x 0,8 | 35,0 | 326,0 | 1360,0 |
| 34073 | 40 x 2 x 0,8 | 41,0 | 407,0 | 1800,0 |
| 34074 | 52 x 2 x 0,8 | 44,0 | 529,0 | 2038,0 |
