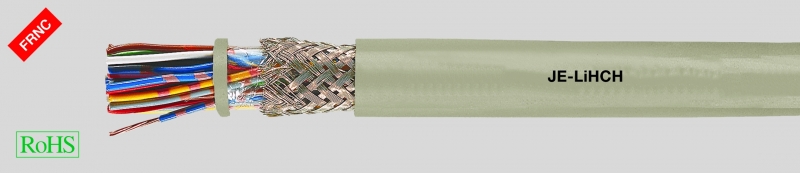

JE-LiHCH, Bd кабели для промышленной электроники, безгалогеновый, в соответствии с VDE 0815
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель для электронной промышленности в соответствии с DIN VDE 0815
Сопротивление проводника
при 20 °C 39,2 Ом/км
Температурный диапазон
подвижно от -5°C до +50°C
стационарно от -30 °C до +70...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-LiHCH, Bd кабели для промышленной электроники, безгалогеновый, в соответствии с VDE 0815
- Кабель для электронной промышленности в соответствии с DIN VDE 0815
-
Сопротивление проводникапри 20 °C 39,2 Ом/км
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -30 °C до +70 °C
-
Максимальное рабочее напряжение 225 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 500 Вжила/экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкость макс. 120 нФ/км(для кабелей, имеющих до 4 пар, возможно 20-процентное превышение значений)
-
Емкостная асимметрия при 800 Гцмакс. 200 пФ/100 м (20% значений, т.е. минимум одно значение, могут составлять до 400 пФ)
-
Минимальный радиус изгиба7,5x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Пожарная нагрузкасм. приложение
- Медные проводники 7x0,3-0,5 мм²
-
Безгалогеновая изоляция жил,тип компаунда HI1 или HI2 по DIN VDE 0207 ч. 23,толщина стенки изоляции 0,3 мм
- Маркировка жил в соответствии с DIN VDE 0815 (с цветами колец для групп маркировочных колец)
- По 2 жилы скручены в пару, по 4 пары – в пучок, а пучки скручены по длине (в случае 2-парного кабеля 4 пучка скручены в звезду)
- Обмотка жил полимерной пленкой
- Экранирующая оплетка из медной проволоки 0,2 мм, покрытие пр. 85%
- Внешняя оболочка – безгалогеновая, серая RAL 7032, тип компаунда HM1 или HM2 в соответствии с DIN VDE 0207 ч. 24
- Цвет оболочки серый (RAL 7032)
- Инсталляционные кабели не разрешается применять в силовых цепях и прокладывать в земле
Испытания
- Огнестойкость в соответствии с DIN VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
- Некоррозийный в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Плотность дыма в соответствии с DIN VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
- Для 2-жильных кабелей звездчатая четверная скрутка жил
- Для 2-парных кабелей применятется звездчатая скрутка жил
Безгалогеновые монтажные кабели с улучшенными характеристиками при воздействии пламени используются для телефонной связи, выполнения измерений и передачи сигналов. Исполнение с медной оплеткой © защищает контуры передачи от электромагнитных помех. Распространение горения предотвращается за счет высокого предельного кислородного индекса изоляции и оболочки. При возгорании они не выделяют коррозионных газов. Используются преимущественно для устройств телекоммуникации в зданиях.
Кабели предназначены для стационарной прокладки в пожаро- и огнеопасных зонах, сухих и влажных помещениях, а также по штукатурке и под ней.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Ø жилы пр. мм | Кол-во жгутов |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 34350 | 2 x 2 x 0,5 | 1,6 | - | 7,6 | 44,0 | 102,0 | 20 |
| 34351 | 4 x 2 x 0,5 | 1,6 | 1 | 10,0 | 80,0 | 168,0 | 20 |
| 34352 | 8 x 2 x 0,5 | 1,6 | 2 | 11,8 | 152,0 | 297,0 | 20 |
| 34353 | 12 x 2 x 0,5 | 1,6 | 3 | 13,5 | 192,0 | 357,0 | 20 |
| 34354 | 20 x 2 x 0,5 | 1,6 | 5 | 17,0 | 288,0 | 555,0 | 20 |
| 34355 | 32 x 2 x 0,5 | 1,6 | 8 | 18,0 | 439,0 | 852,0 | 20 |
| 34356 | 40 x 2 x 0,5 | 1,6 | 10 | 21,7 | 531,0 | 1005,0 | 20 |
