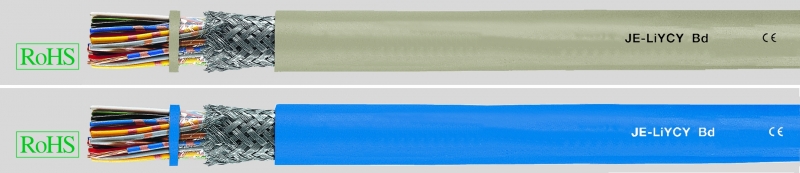

JE-LiYCY, Bd Si кабели для промышленной электроники в соответствии с DIN VDE 0816
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный кабель для электронной промышленности в соответствии с VDE 0815
Сопротивление проводника
при 20 °C 39,2 Ом/км
Температурный диапазон
подвижно от -5°C до +50°C
стационарно от -30 °C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-LiYCY, Bd Si кабели для промышленной электроники в соответствии с DIN VDE 0816
- Специальный кабель для электронной промышленности в соответствии с VDE 0815
-
Сопротивление проводникапри 20 °C 39,2 Ом/км
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -30 °C до +70 °C
-
Максимальное рабочее напряжение 225 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 500 Вжила/экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкость макс. 100 пФ/м(для кабелей, имеющих до 4 пар, допускается 20-процентное превышение значения)
-
Емкостная асимметриямакс. 200 пФ/100 м
- Индуктивность пр. 0,70 мГн/км
-
Затуханиепри 800 Гц прибл. 1,1 дБ/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Минимальный радиус изгибастационарно 6x Ø кабеля
- Медные проводники 7x0,3 мм
- Изоляция жил – PVC-материал (Semi-Rigid-PVC)
- Маркировка пар в соответствии с DIN VDE 0815 (цветовой код Simatic)
- Жилы скручены попарно с оптимальным шагом
- Пары скручены в пучки по четыре с оптимальным шагом
- Повивная скрутка пучков по длине с оптимальным шагом
- Жилы обмотаны пленкой
- Экранирование голой или луженой медной проволокой Ø 0,2 мм в виде оплетки, покрытие пр. 85%
- Оболочка – PVC-материал YM1 в соответствии с DIN VDE 0207 ч. 5
- Цвет оболочки – серый (RAL 7032) или синий (RAL 5015)
- Предназначены для клемм с врезным контактом
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
Также поставляется безгалогеновый вариант(см. главу «Безгалогеновые кабели»)
- Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
- С синей оболочкой, возможность применения для монтажа во взрывоопасных зонах со степенью защиты от воспламенения «i» в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
- Для 2-парных каблей применяется звездчатая скрутка
- Maxi-Termi-Point® технология (Maxi-Termi-Point®= товарный знак фрмы AMP)
Кабели служат для передачи сигналов и измеряемых значений в симметричных коммутационных схемах управляющих и регулирующих устройств, а также для передачи информации в компьютерных системах управления данными и процессами. Используются в сухих и влажных производственных помещениях, а также под штукатуркой на открытом воздухе при стационарной прокладке.
Промышленные кабели не разрешается применять в силовых цепях и прокладывать в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 48510 | 2 x 2 x 0,5 | серый | 6,9 | 51,0 | 94,0 | 20 |
| 48511 | 4 x 2 x 0,5 | серый | 9,2 | 87,0 | 154,0 | 20 |
| 48512 | 8 x 2 x 0,5 | серый | 13,8 | 144,0 | 259,0 | 20 |
| 48513 | 12 x 2 x 0,5 | серый | 14,6 | 196,0 | 340,0 | 20 |
| 48514 | 16 x 2 x 0,5 | серый | 15,9 | 249,0 | 431,0 | 20 |
| 48515 | 20 x 2 x 0,5 | серый | 17,4 | 299,0 | 494,0 | 20 |
| 48516 | 24 x 2 x 0,5 | серый | 19,4 | 348,0 | 604,0 | 20 |
| 48517 | 32 x 2 x 0,5 | серый | 24,9 | 444,0 | 737,0 | 20 |
| 48518 | 40 x 2 x 0,5 | серый | 25,2 | 537,0 | 844,0 | 20 |
| 48529 | 2 x 2 x 0,5 | синий | 6,9 | 51,0 | 94,0 | 20 |
| 48530 | 4 x 2 x 0,5 | синий | 9,2 | 87,0 | 154,0 | 20 |
| 48531 | 8 x 2 x 0,5 | синий | 13,8 | 144,0 | 259,0 | 20 |
| 48532 | 12 x 2 x 0,5 | синий | 14,6 | 196,0 | 340,0 | 20 |
| 48533 | 16 x 2 x 0,5 | синий | 15,9 | 249,0 | 431,0 | 20 |
| 48534 | 20 x 2 x 0,5 | синий | 17,4 | 299,0 | 494,0 | 20 |
| 48535 | 24 x 2 x 0,5 | синий | 19,4 | 348,0 | 604,0 | 20 |
| 48536 | 32 x 2 x 0,5 | синий | 24,9 | 444,0 | 737,0 | 20 |
| 48537 | 40 x 2 x 0,5 | синий | 25,2 | 537,0 | 844,0 | 20 |
