JE-Y(St)Y, Bd Si кабели для промышленной электроники в соответствии с DIN VDE 0815
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный кабель для электронной промышленности в соответствии с DIN VDE 0815
Сопротивление проводника
при 20 °C 36,6 Ом/км
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -30...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JE-Y(St)Y, Bd Si кабели для промышленной электроники в соответствии с DIN VDE 0815
- Специальный кабель для электронной промышленности в соответствии с DIN VDE 0815
-
Сопротивление проводникапри 20 °C 36,6 Ом/км
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -30 °C до +70 °C
-
Максимальное рабочее напряжение 225 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 500 Вжила/экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкостьмакс. 100 пФ/м (для кабелей, имеющих до 4 пар, допускается 20-процентное превышение значения)
-
Емкостная асимметриямакс. 200 пФ/100 м
- Индуктивность пр. 0,70 мГн/км
-
Затуханиепри 800 Гц прибл. 1,1 дБ/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Минимальный радиус изгибастационарно 6x Ø кабеля
-
Пожарная нагрузкасм. таблицу в приложении
- Сплошные медные проводники Ø 0,8 мм
- Изоляция жил – PVC-материал YI3 в соответствии с DIN VDE 0207 ч. 4
- Маркировка пар в соответствии с DIN VDE 0815 (цветовой код Simatic)
- Повивная скрутка жил с оптимальным шагом
- Пары скручены в пучки по четыре с оптимальным шагом
- Жгуты скручены по длине с оптимальным шагом
- Обмотка из пленки
- Экран из кашированной алюминием фольги
- Медный дренажный проводник
- Внешняя оболочка – PVC-материал YM1 в соответствии с DIN VDE 0207 ч. 5

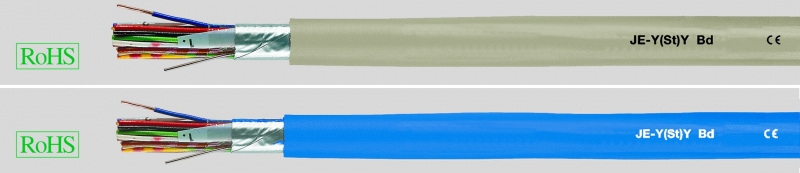

- Цвет оболочки – серый (RAL 7032) или синий (RAL 5015)
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
Также поставляется безгалогеновый вариант(см. главу «Безгалогеновые кабели»)
- Кабели управления с синей оболочкой, см. информацию о гибких кабелях управления
- С синей оболочкой, возможность применения для монтажа во взрывоопасных зонах со степенью защиты от воспламенения «i» в соответствии с DIN EN 60079-14 раздел 12.2.2 (VDE 0165 ч. 1)
- Для двухжильных кабелей четверная звездная скрутка жил
Кабели служат для передачи сигналов и измеряемых значений в симметричных коммутационных схемах управляющих и регулирующих устройств, а также для передачи информации в компьютерных системах управления данными и процессами.
Используются в сухих и влажных производственных помещениях, а также под штукатуркой на открытом воздухе при стационарной прокладке. Инсталляционные кабели не разрешается применять в силовых цепях и прокладывать в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x Ø провод. мм |
Цвет оболочки |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | |
| 48500 | 1 x 2 x 0,8 | серый | 5,2 | 20,0 | 43,0 | - |
| 48501 | 2 x 2 x 0,8 | серый | 5,8 | 25,0 | 60,0 | - |
| 48502 | 4 x 2 x 0,8 | серый | 7,7 | 45,0 | 95,0 | - |
| 48503 | 8 x 2 x 0,8 | серый | 10,5 | 85,0 | 157,0 | - |
| 48504 | 12 x 2 x 0,8 | серый | 11,5 | 126,0 | 224,0 | - |
| 48505 | 16 x 2 x 0,8 | серый | 12,4 | 166,0 | 290,0 | - |
| 48506 | 20 x 2 x 0,8 | серый | 14,3 | 206,0 | 350,0 | - |
| 48507 | 32 x 2 x 0,8 | серый | 18,0 | 327,0 | 545,0 | - |
| 48508 | 40 x 2 x 0,8 | серый | 19,5 | 407,0 | 660,0 | - |
| 48509 | 80 x 2 x 0,8 | серый | 28,1 | 809,0 | 1160,0 | - |
| 48519 | 1 x 2 x 0,8 | синий | 5,2 | 20,0 | 43,0 | - |
| 48520 | 2 x 2 x 0,8 | синий | 5,8 | 25,0 | 60,0 | - |
| 48521 | 4 x 2 x 0,8 | синий | 7,7 | 45,0 | 95,0 | - |
| 48522 | 8 x 2 x 0,8 | синий | 10,5 | 85,0 | 157,0 | - |
| 48523 | 12 x 2 x 0,8 | синий | 11,5 | 126,0 | 224,0 | - |
| 48524 | 16 x 2 x 0,8 | синий | 12,4 | 166,0 | 290,0 | - |
| 48525 | 20 x 2 x 0,8 | синий | 14,3 | 206,0 | 350,0 | - |
| 48526 | 32 x 2 x 0,8 | синий | 18,0 | 327,0 | 545,0 | - |
| 48527 | 40 x 2 x 0,8 | синий | 20,3 | 407,0 | 660,0 | - |
| 48528 | 80 x 2 x 0,8 | синий | 28,1 | 809,0 | 1160,0 | - |
