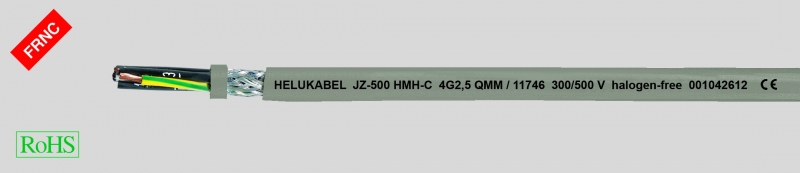

JZ-500 HMH-C, безгалогеновый, огнестойкий, гибкий кабель управления, маслостойкий, с медным экраном, ЭМС
Производитель —
Оценка (средняя 4)
Технические характеристики
Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/ DIN EN 50525-3-11
Температурный диапазон
подвижно от -15 °C до +70 °C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-500 HMH-C, безгалогеновый, огнестойкий, гибкий кабель управления, маслостойкий, с медным экраном, ЭМС
Технические характеристики
- Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/ DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Минимальный радиус изгибаподвижно 12,5x Ø кабелястационарно 4x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
Строение
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
-
Оболочка – безгалогеновый полимерный материал TM7 в соответствии сDIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
Свойства
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
- Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Коррозионная активность газов сгорания в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с VDE 0482 раздел 267/EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
Указания
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе.
-
Аналоги без экрана:JZ-500 HMH
Применение
Используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах кондиционирования, а также на сталелитейных заводах. Подходят для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях, проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 11656 | 2 x 0,5 | 5,7 | 35,0 | 46,0 | 20 |
| 11657 | 3 G 0,5 | 5,9 | 42,0 | 56,0 | 20 |
| 11342 | 3 x 0,5 | 5,9 | 42,0 | 56,0 | 20 |
| 11658 | 4 G 0,5 | 6,4 | 47,0 | 62,0 | 20 |
| 11343 | 4 x 0,5 | 6,4 | 47,0 | 62,0 | 20 |
| 11659 | 5 G 0,5 | 6,9 | 56,0 | 75,0 | 20 |
| 11660 | 7 G 0,5 | 7,6 | 69,0 | 98,0 | 20 |
| 11663 | 12 G 0,5 | 9,7 | 108,0 | 158,0 | 20 |
| 11665 | 18 G 0,5 | 11,5 | 145,0 | 216,0 | 20 |
| 11667 | 25 G 0,5 | 13,6 | 240,0 | 315,0 | 20 |
| 11678 | 2 x 0,75 | 6,1 | 40,0 | 60,0 | 18 |
| 11679 | 3 G 0,75 | 6,3 | 52,0 | 68,0 | 18 |
| 11344 | 3 x 0,75 | 6,3 | 52,0 | 68,0 | 18 |
| 11680 | 4 G 0,75 | 6,8 | 60,0 | 78,0 | 18 |
| 11345 | 4 x 0,75 | 6,8 | 60,0 | 78,0 | 18 |
| 11681 | 5 G 0,75 | 7,4 | 71,0 | 95,0 | 18 |
| 11346 | 5 x 0,75 | 7,4 | 71,0 | 95,0 | 18 |
| 11682 | 7 G 0,75 | 8,2 | 91,0 | 130,0 | 18 |
| 11347 | 7 x 0,75 | 8,2 | 91,0 | 130,0 | 18 |
| 11685 | 12 G 0,75 | 10,5 | 142,0 | 203,0 | 18 |
| 11687 | 18 G 0,75 | 12,7 | 212,0 | 290,0 | 18 |
| 11689 | 25 G 0,75 | 15,0 | 281,0 | 413,0 | 18 |
| 11700 | 2 x 1 | 6,4 | 50,0 | 66,0 | 17 |
| 11701 | 3 G 1 | 6,7 | 60,0 | 80,0 | 17 |
| 11348 | 3 x 1 | 6,7 | 60,0 | 80,0 | 17 |
| 11702 | 4 G 1 | 7,2 | 71,0 | 100,0 | 17 |
| 11349 | 4 x 1 | 7,2 | 71,0 | 100,0 | 17 |
| 11703 | 5 G 1 | 8,0 | 88,0 | 130,0 | 17 |
| 11704 | 7 G 1 | 8,7 | 111,0 | 160,0 | 17 |
| 11707 | 12 G 1 | 11,4 | 184,0 | 260,0 | 17 |
| 11709 | 18 G 1 | 13,5 | 260,0 | 382,0 | 17 |
| 11711 | 25 G 1 | 16,2 | 349,0 | 540,0 | 17 |
| 11722 | 2 x 1,5 | 7,0 | 63,0 | 88,0 | 16 |
| 11723 | 3 G 1,5 | 7,4 | 80,0 | 100,0 | 16 |
| 11350 | 3 x 1,5 | 7,4 | 80,0 | 100,0 | 16 |
| 11724 | 4 G 1,5 | 8,1 | 97,0 | 125,0 | 16 |
| 11725 | 5 G 1,5 | 9,0 | 119,0 | 158,0 | 16 |
| 11726 | 7 G 1,5 | 9,8 | 147,0 | 210,0 | 16 |
| 11729 | 12 G 1,5 | 12,8 | 267,0 | 340,0 | 16 |
| 11731 | 18 G 1,5 | 15,5 | 374,0 | 480,0 | 16 |
| 11733 | 25 G 1,5 | 18,5 | 526,0 | 702,0 | 16 |
| 11744 | 2 x 2,5 | 8,4 | 96,0 | 132,0 | 14 |
| 11745 | 3 G 2,5 | 8,8 | 144,0 | 168,0 | 14 |
| 11746 | 4 G 2,5 | 9,8 | 148,0 | 195,0 | 14 |
| 11747 | 5 G 2,5 | 10,8 | 181,0 | 222,0 | 14 |
| 11748 | 7 G 2,5 | 11,9 | 255,0 | 345,0 | 14 |
| 11751 | 12 G 2,5 | 15,8 | 441,0 | 572,0 | 14 |
| 11766 | 2 x 4 | 9,9 | 120,0 | 184,0 | 12 |
| 11768 | 3 G 4 | 10,4 | 174,0 | 238,0 | 12 |
| 11769 | 4 G 4 | 11,6 | 230,0 | 305,0 | 12 |
| 11770 | 5 G 4 | 12,9 | 273,0 | 388,0 | 12 |
| 11771 | 7 G 4 | 14,2 | 316,0 | 504,0 | 12 |
| 11781 | 2 G 6 | 11,7 | 173,0 | 270,0 | 10 |
| 11782 | 3 G 6 | 12,5 | 240,0 | 328,0 | 10 |
| 11783 | 4 G 6 | 13,8 | 305,0 | 416,0 | 10 |
| 11784 | 5 G 6 | 15,3 | 439,0 | 510,0 | 10 |
| 11785 | 7 G 6 | 16,9 | 505,0 | 670,0 | 10 |
| 11786 | 2 x 10 | 14,5 | 255,0 | 420,0 | 8 |
| 11787 | 3 G 10 | 15,5 | 350,0 | 495,0 | 8 |
| 11788 | 4 G 10 | 17,1 | 535,0 | 785,0 | 8 |
| 11789 | 5 G 10 | 19,1 | 592,0 | 855,0 | 8 |
| 11790 | 7 G 10 | 21,2 | 810,0 | 1308,0 | 8 |
| 11793 | 4 G 16 | 20,8 | 740,0 | 882,0 | 6 |
| 11794 | 5 G 16 | 23,4 | 895,0 | 1293,0 | 6 |
| 11812 | 7 G 16 | 25,6 | 1282,0 | 2149,0 | 6 |
| 11795 | 3 G 25 | 23,0 | 1070,0 | 1432,0 | 4 |
| 11796 | 4 G 25 | 25,7 | 1140,0 | 1911,0 | 4 |
| 11797 | 5 G 25 | 28,5 | 1380,0 | 2414,0 | 4 |
| 11798 | 3 G 35 | 26,4 | 1240,0 | 1914,0 | 2 |
| 11799 | 4 G 35 | 29,2 | 1576,0 | 2542,0 | 2 |
| 11800 | 5 G 35 | 32,5 | 1930,0 | 3180,0 | 2 |
| 11801 | 3 G 50 | 31,7 | 1675,0 | 3080,0 | 1 |
| 11802 | 4 G 50 | 35,0 | 2155,0 | 3550,0 | 1 |
| 11803 | 5 G 50 | 39,1 | 2794,0 | 4753,0 | 1 |
| 11804 | 3 G 70 | 37,3 | 2288,0 | 3840,0 | 2/0 |
| 11805 | 4 G 70 | 41,1 | 3120,0 | 4939,0 | 2/0 |
| 11806 | 5 G 70 | 46,1 | 3705,0 | 6572,0 | 2/0 |
| 11807 | 3 G 95 | 42,2 | 3010,0 | 5651,0 | 3/0 |
| 11808 | 4 G 95 | 46,9 | 4043,0 | 6690,0 | 3/0 |
| 11809 | 5 G 95 | 51,8 | 5026,0 | 8370,0 | 3/0 |
| 11810 | 3 G 120 | 47,3 | 3812,0 | 6342,0 | 4/0 |
| 11811 | 4 G 120 | 52,5 | 5069,0 | 8453,0 | 4/0 |
| 11813 | 4 G 185 | 65,5 | 8040,0 | 10800,0 | 350 kcmil |
