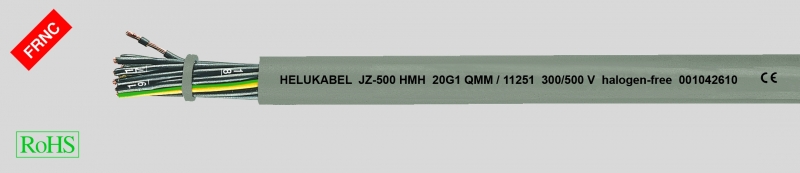

JZ-500 HMH, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновый гибкий кабель управления, конструкция жил на основании DIN VDE 0285-525-2-51/>DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/
DIN EN 50525-3-11
Температурный диапазон
подвижно от -15 °C до +70 °C
стационарно от -40 °C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-500 HMH, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий
- Безгалогеновый гибкий кабель управления, конструкция жил на основании DIN VDE 0285-525-2-51/>DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/
- DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15 °C до +70 °Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Минимальный радиус изгибаподвижно пр. 12,5x Ø кабелястационарно пр. 4x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Оболочка – безгалогеновый полимерный материал TM7 в соответствии с DIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
- Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Коррозионная активность газов, образующихся при горении, в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе
-
Аналоги с экраном:JZ-500 HMH-C
Используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, системах кондиционирования, а также на сталелитейных заводах. Подходит для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Кабель предназначен для использования в сухих и влажных помещениях и может быть проложен под и на штукатурке.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 11201 | 2 x 0,5 | 4,9 | 9,6 | 43,0 | 20 |
| 11202 | 3 G 0,5 | 5,2 | 14,4 | 50,0 | 20 |
| 11332 | 3 x 0,5 | 5,2 | 14,4 | 50,0 | 20 |
| 11203 | 4 G 0,5 | 5,6 | 19,0 | 60,0 | 20 |
| 11333 | 4 x 0,5 | 5,6 | 19,0 | 60,0 | 20 |
| 11204 | 5 G 0,5 | 6,3 | 24,0 | 71,0 | 20 |
| 11334 | 5 x 0,5 | 6,3 | 24,0 | 71,0 | 20 |
| 11205 | 7 G 0,5 | 6,9 | 33,6 | 84,0 | 20 |
| 11206 | 8 G 0,5 | 7,4 | 38,0 | 101,0 | 20 |
| 11207 | 10 G 0,5 | 8,3 | 48,0 | 121,0 | 20 |
| 11208 | 12 G 0,5 | 8,8 | 58,0 | 142,0 | 20 |
| 11209 | 16 G 0,5 | 10,2 | 76,0 | 183,0 | 20 |
| 11210 | 18 G 0,5 | 11,0 | 86,0 | 204,0 | 20 |
| 11211 | 20 G 0,5 | 11,5 | 96,0 | 227,0 | 20 |
| 11212 | 25 G 0,5 | 12,9 | 120,0 | 283,0 | 20 |
| 11213 | 30 G 0,5 | 13,8 | 144,0 | 324,0 | 20 |
| 11214 | 34 G 0,5 | 14,9 | 163,0 | 367,0 | 20 |
| 11215 | 37 G 0,5 | 14,9 | 178,0 | 381,0 | 20 |
| 11216 | 41 G 0,5 | 16,1 | 197,0 | 417,0 | 20 |
| 11217 | 42 G 0,5 | 16,1 | 202,0 | 454,0 | 20 |
| 11218 | 50 G 0,5 | 17,9 | 240,0 | 519,0 | 20 |
| 11219 | 61 G 0,5 | 19,0 | 293,0 | 635,0 | 20 |
| 11220 | 65 G 0,5 | 19,7 | 312,0 | 694,0 | 20 |
| 11221 | 2 x 0,75 | 5,3 | 14,4 | 47,0 | 18 |
| 11222 | 3 G 0,75 | 5,6 | 21,6 | 56,0 | 18 |
| 11335 | 3 x 0,75 | 5,6 | 21,6 | 56,0 | 18 |
| 11223 | 4 G 0,75 | 6,3 | 29,0 | 69,0 | 18 |
| 11336 | 4 x 0,75 | 6,3 | 29,0 | 69,0 | 18 |
| 11224 | 5 G 0,75 | 6,9 | 36,0 | 83,0 | 18 |
| 11337 | 5 x 0,75 | 6,9 | 36,0 | 83,0 | 18 |
| 11225 | 7 G 0,75 | 7,5 | 50,0 | 114,0 | 18 |
| 11338 | 7 x 0,75 | 7,5 | 50,0 | 114,0 | 18 |
| 11226 | 8 G 0,75 | 8,2 | 58,0 | 136,0 | 18 |
| 11227 | 10 G 0,75 | 9,2 | 72,0 | 172,0 | 18 |
| 11228 | 12 G 0,75 | 9,8 | 86,0 | 183,0 | 18 |
| 11229 | 16 G 0,75 | 11,4 | 115,0 | 241,0 | 18 |
| 11230 | 18 G 0,75 | 12,2 | 130,0 | 266,0 | 18 |
| 11231 | 20 G 0,75 | 12,7 | 144,0 | 291,0 | 18 |
| 11232 | 25 G 0,75 | 14,3 | 180,0 | 374,0 | 18 |
| 11233 | 30 G 0,75 | 15,3 | 216,0 | 450,0 | 18 |
| 11234 | 34 G 0,75 | 16,7 | 245,0 | 517,0 | 18 |
| 11235 | 37 G 0,75 | 16,7 | 260,0 | 541,0 | 18 |
| 11236 | 41 G 0,75 | 18,0 | 296,0 | 611,0 | 18 |
| 11237 | 42 G 0,75 | 18,0 | 302,0 | 621,0 | 18 |
| 11238 | 50 G 0,75 | 19,8 | 360,0 | 742,0 | 18 |
| 11239 | 61 G 0,75 | 21,2 | 439,0 | 853,0 | 18 |
| 11240 | 65 G 0,75 | 21,7 | 468,0 | 909,0 | 18 |
| 11241 | 2 x 1 | 5,6 | 19,2 | 63,0 | 17 |
| 11242 | 3 G 1 | 5,9 | 29,0 | 74,0 | 17 |
| 11339 | 3 x 1 | 5,9 | 29,0 | 74,0 | 17 |
| 11243 | 4 G 1 | 6,6 | 38,4 | 90,0 | 17 |
| 11340 | 4 x 1 | 6,6 | 38,4 | 90,0 | 17 |
| 11244 | 5 G 1 | 7,3 | 48,0 | 109,0 | 17 |
| 11245 | 7 G 1 | 8,1 | 67,0 | 151,0 | 17 |
| 11246 | 8 G 1 | 8,7 | 77,0 | 184,0 | 17 |
| 11247 | 10 G 1 | 9,8 | 96,0 | 224,0 | 17 |
| 11248 | 12 G 1 | 10,4 | 115,0 | 243,0 | 17 |
| 11249 | 16 G 1 | 12,3 | 154,0 | 314,0 | 17 |
| 11250 | 18 G 1 | 12,9 | 173,0 | 361,0 | 17 |
| 11251 | 20 G 1 | 13,7 | 192,0 | 387,0 | 17 |
| 11252 | 25 G 1 | 15,4 | 240,0 | 496,0 | 17 |
| 11253 | 34 G 1 | 17,9 | 326,0 | 670,0 | 17 |
| 11254 | 37 G 1 | 17,9 | 355,0 | 713,0 | 17 |
| 11255 | 41 G 1 | 19,4 | 394,0 | 784,0 | 17 |
| 11256 | 42 G 1 | 19,4 | 403,0 | 824,0 | 17 |
| 11257 | 50 G 1 | 21,2 | 480,0 | 952,0 | 17 |
| 11258 | 61 G 1 | 22,5 | 586,0 | 1140,0 | 17 |
| 11259 | 65 G 1 | 23,5 | 628,0 | 1201,0 | 17 |
| 11260 | 2 x 1,5 | 6,4 | 29,0 | 70,0 | 16 |
| 11261 | 3 G 1,5 | 6,8 | 43,0 | 94,0 | 16 |
| 11341 | 3 x 1,5 | 6,8 | 43,0 | 94,0 | 16 |
| 11262 | 4 G 1,5 | 7,4 | 58,0 | 112,0 | 16 |
| 11263 | 5 G 1,5 | 8,3 | 72,0 | 141,0 | 16 |
| 11264 | 7 G 1,5 | 9,2 | 101,0 | 191,0 | 16 |
| 11265 | 8 G 1,5 | 9,9 | 115,0 | 224,0 | 16 |
| 11266 | 10 G 1,5 | 10,9 | 144,0 | 282,0 | 16 |
| 11267 | 12 G 1,5 | 12,0 | 173,0 | 311,0 | 16 |
| 11268 | 16 G 1,5 | 13,9 | 230,0 | 392,0 | 16 |
| 11269 | 18 G 1,5 | 14,6 | 259,0 | 450,0 | 16 |
| 11270 | 20 G 1,5 | 15,5 | 288,0 | 497,0 | 16 |
| 11271 | 25 G 1,5 | 17,4 | 360,0 | 630,0 | 16 |
| 11272 | 34 G 1,5 | 20,2 | 490,0 | 842,0 | 16 |
| 11273 | 37 G 1,5 | 20,2 | 533,0 | 897,0 | 16 |
| 11274 | 50 G 1,5 | 24,2 | 720,0 | 1277,0 | 16 |
| 11275 | 61 G 1,5 | 25,8 | 878,0 | 1460,0 | 16 |
| 11276 | 65 G 1,5 | 26,7 | 936,0 | 1612,0 | 16 |
| 11277 | 2 x 2,5 | 7,8 | 48,0 | 118,0 | 14 |
| 11278 | 3 G 2,5 | 8,3 | 72,0 | 151,0 | 14 |
| 11279 | 4 G 2,5 | 9,2 | 96,0 | 181,0 | 14 |
| 11280 | 5 G 2,5 | 10,1 | 120,0 | 224,0 | 14 |
| 11281 | 7 G 2,5 | 11,2 | 168,0 | 316,0 | 14 |
| 11282 | 8 G 2,5 | 12,3 | 192,0 | 370,0 | 14 |
| 11283 | 10 G 2,5 | 13,9 | 240,0 | 451,0 | 14 |
| 11284 | 12 G 2,5 | 14,8 | 288,0 | 499,0 | 14 |
| 11285 | 16 G 2,5 | 17,1 | 384,0 | 720,0 | 14 |
| 11286 | 18 G 2,5 | 18,2 | 432,0 | 769,0 | 14 |
| 11287 | 20 G 2,5 | 19,1 | 480,0 | 911,0 | 14 |
| 11288 | 25 G 2,5 | 21,6 | 600,0 | 1047,0 | 14 |
| 11289 | 30 G 2,5 | 23,0 | 720,0 | 1280,0 | 14 |
| 11290 | 2 x 4 | 9,3 | 77,0 | 199,0 | 12 |
| 11291 | 3 G 4 | 9,8 | 115,0 | 247,0 | 12 |
| 11292 | 4 G 4 | 11,0 | 154,0 | 299,0 | 12 |
| 11293 | 5 G 4 | 12,3 | 192,0 | 369,0 | 12 |
| 11294 | 7 G 4 | 13,6 | 269,0 | 463,0 | 12 |
| 11295 | 8 G 4 | 14,6 | 307,0 | 601,0 | 12 |
| 11296 | 10 G 4 | 17,8 | 384,0 | 698,0 | 12 |
| 11297 | 12 G 4 | 18,2 | 461,0 | 790,0 | 12 |
| 11298 | 16 G 4 | 20,6 | 614,0 | 1130,0 | 12 |
| 11299 | 18 G 4 | 21,9 | 691,0 | 1280,0 | 12 |
| 11300 | 2 x 6 | 11,0 | 115,0 | 266,0 | 10 |
| 11301 | 3 G 6 | 11,9 | 173,0 | 360,0 | 10 |
| 11302 | 4 G 6 | 13,0 | 230,0 | 429,0 | 10 |
| 11303 | 5 G 6 | 14,5 | 288,0 | 529,0 | 10 |
| 11304 | 7 G 6 | 16,2 | 403,0 | 631,0 | 10 |
| 11305 | 2 x 10 | 14,0 | 192,0 | 440,0 | 8 |
| 11306 | 3 G 10 | 14,8 | 288,0 | 550,0 | 8 |
| 11307 | 4 G 10 | 16,4 | 384,0 | 708,0 | 8 |
| 11308 | 5 G 10 | 18,3 | 480,0 | 862,0 | 8 |
| 11309 | 7 G 10 | 20,2 | 672,0 | 1124,0 | 8 |
| 11310 | 2 x 16 | 16,8 | 307,0 | 642,0 | 6 |
| 11311 | 3 G 16 | 18,2 | 461,0 | 830,0 | 6 |
| 11312 | 4 G 16 | 20,0 | 614,0 | 1060,0 | 6 |
| 11313 | 5 G 16 | 22,6 | 768,0 | 1270,0 | 6 |
| 11314 | 7 G 16 | 24,8 | 1075,0 | 1794,0 | 6 |
| 11315 | 3 G 25 | 22,2 | 720,0 | 1190,0 | 4 |
| 11316 | 4 G 25 | 24,9 | 960,0 | 1594,0 | 4 |
| 11317 | 5 G 25 | 27,7 | 1200,0 | 2014,0 | 4 |
| 11318 | 3 G 35 | 25,6 | 1008,0 | 1590,0 | 2 |
| 11319 | 4 G 35 | 28,4 | 1344,0 | 2200,0 | 2 |
| 11320 | 5 G 35 | 31,7 | 1680,0 | 2693,0 | 2 |
| 11321 | 3 G 50 | 30,9 | 1440,0 | 2571,0 | 1 |
| 11322 | 4 G 50 | 34,2 | 1920,0 | 3087,0 | 1 |
| 11323 | 5 G 50 | 38,3 | 2400,0 | 3980,0 | 1 |
| 11324 | 3 G 70 | 36,5 | 2016,0 | 3207,0 | 2/0 |
| 11325 | 4 G 70 | 40,3 | 2688,0 | 4077,0 | 2/0 |
| 11326 | 5 G 70 | 45,3 | 3360,0 | 5501,0 | 2/0 |
| 11327 | 3 G 95 | 41,1 | 2736,0 | 4708,0 | 3/0 |
| 11328 | 4 G 95 | 45,8 | 3648,0 | 5590,0 | 3/0 |
| 11329 | 5 G 95 | 50,7 | 4560,0 | 6972,0 | 3/0 |
| 11330 | 3 G 120 | 47,0 | 3456,0 | 5515,0 | 4/0 |
| 11331 | 4 G 120 | 51,4 | 4608,0 | 7100,0 | 4/0 |
