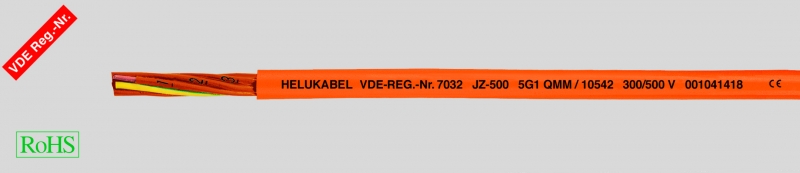

JZ-500 orange, кабель управления в цепях блокировки, гибкий, оранжевые жилы
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель управления в цепях блокировки
На основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
Температурный диапазон подвижно от -15 °C1) до +80 °C стационарно от -40°C до +80°C
Номинальное напряжение ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-500 orange, кабель управления в цепях блокировки, гибкий, оранжевые жилы
- Специальный PVC-кабель управления в цепях блокировки
- На основании DIN VDE 0285-525-2-51/ DIN EN 50525-2-51
- Температурный диапазон подвижно от -15 °C1) до +80 °C стационарно от -40°C до +80°C
- Номинальное напряжение U0/U 300/500 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба подвижно 7,5x Ø кабеля стационарно 4x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- 1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
-
Оранжевые жилы с цифровой маркировкой черного цвета в соответствии с DIN VDE 0293Исполнение JZ с желто-зеленой жилой заземления (для 3 жил и более)Исполнение OZ без желто-зеленой жилы заземления
- Повивная скрутка жил с оптимальным шагом
-
Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение
- PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- G = с желто-зеленой жилой заземления x = без желто-зеленой жилы заземления (OZ)
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве кабелей управления в соответствии с EN 60204 ч. 1 или VDE 0113 ч. 1. Могут применяться в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. Согласно указанному стандарту рекомендуется оранжевая маркировка изолированных проводников электрических цепей блокировки с внешним энергоснабжением, которые остаются под напряжением, когда главный выключатель находится в положении «выкл.».
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
|---|---|---|---|---|---|
| 10537 | 2 x 1 | 5,6 | 19,2 | 60,0 | 17 |
| 10538 | 3 G 1 | 5,9 | 29,0 | 72,0 | 17 |
| 10539 | 3 x 1 | 5,9 | 29,0 | 72,0 | 17 |
| 10541 | 4 x 1 | 6,6 | 38,4 | 86,0 | 17 |
| 10540 | 4 G 1 | 6,6 | 38,4 | 86,0 | 17 |
| 10542 | 5 G 1 | 7,3 | 48,0 | 104,0 | 17 |
| 10544 | 2 x 1,5 | 6,4 | 29,0 | 70,0 | 16 |
| 10545 | 3 G 1,5 | 6,8 | 43,0 | 90,0 | 16 |
| 10546 | 4 G 1,5 | 7,4 | 58,0 | 109,0 | 16 |
| 10547 | 5 G 1,5 | 8,3 | 72,0 | 131,0 | 16 |
| 10747 | 3 G 2,5 | 8,3 | 72,0 | 148,0 | 14 |
| 10748 | 4 G 2,5 | 9,2 | 96,0 | 178,0 | 14 |
| 10749 | 5 G 2,5 | 10,1 | 120,0 | 221,0 | 14 |
