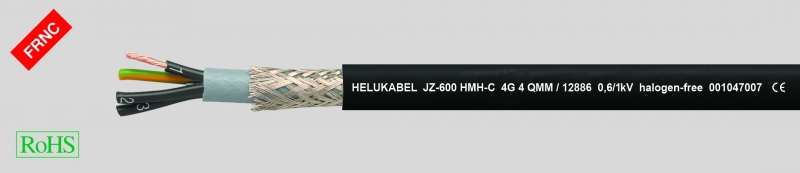

JZ-600 HMH-C, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий, 0,6/1 кВ, экранированный, ЭМС
Производитель —
Оценка (средняя 3)
Технические характеристики
Безгалогеновый гибкий кабель управления на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
Температурный диапазон
подвижно от -15°C до +70°C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-600 HMH-C, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий, 0,6/1 кВ, экранированный, ЭМС
- Безгалогеновый гибкий кабель управления на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15°C до +70°Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
-
Испытательное напряжение4000 В
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибадля длительных изгибовпр. 15x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
-
Черные жилы с цифровой маркировкой белого цвета в соответствии сDIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
-
Оболочка – безгалогеновый полимерный материал TM7 в соответствии сDIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – черный (RAL 9005)
- С разметкой метража
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804, тип испытания C)
- Самозатухающий, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Коррозионная активность газов сгорания в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (ранее DIN VDE 0472 раздел 816)
- G = с желто-зеленой жилой заземления
-
Аналоги без экрана:JZ-600 HMH
Данные кабели используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах кондиционирования, а также на сталелитейных заводах. Предназначены для стационарной прокладки или гибкого варианта применения, при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях и на открытом воздухе (стационарная прокладка), проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 12850 | 3 G 0,5 | 8,8 | 45,0 | 150,0 | 20 |
| 12851 | 4 G 0,5 | 9,6 | 54,0 | 170,0 | 20 |
| 12852 | 5 G 0,5 | 10,2 | 66,0 | 199,0 | 20 |
| 12853 | 7 G 0,5 | 11,1 | 79,0 | 235,0 | 20 |
| 12854 | 12 G 0,5 | 14,0 | 137,0 | 320,0 | 20 |
| 12855 | 18 G 0,5 | 16,2 | 156,0 | 428,0 | 20 |
| 12856 | 25 G 0,5 | 19,1 | 250,0 | 503,0 | 20 |
| 12857 | 3 G 0,75 | 9,3 | 57,0 | 155,0 | 18 |
| 12858 | 4 G 0,75 | 9,9 | 63,0 | 190,0 | 18 |
| 12859 | 5 G 0,75 | 10,8 | 76,0 | 228,0 | 18 |
| 12860 | 7 G 0,75 | 11,5 | 100,0 | 323,0 | 18 |
| 12861 | 12 G 0,75 | 14,8 | 175,0 | 410,0 | 18 |
| 12862 | 18 G 0,75 | 17,1 | 240,0 | 560,0 | 18 |
| 12863 | 25 G 0,75 | 20,2 | 306,0 | 730,0 | 18 |
| 12864 | 3 G 1 | 9,8 | 64,0 | 163,0 | 17 |
| 12865 | 4 G 1 | 10,6 | 76,0 | 200,0 | 17 |
| 12866 | 5 G 1 | 11,4 | 89,0 | 239,0 | 17 |
| 12867 | 7 G 1 | 12,5 | 114,0 | 289,0 | 17 |
| 12868 | 12 G 1 | 15,7 | 186,0 | 464,0 | 17 |
| 12869 | 18 G 1 | 18,4 | 284,0 | 628,0 | 17 |
| 12870 | 25 G 1 | 21,6 | 387,0 | 855,0 | 17 |
| 12871 | 3 G 1,5 | 11,1 | 82,0 | 187,0 | 16 |
| 12872 | 4 G 1,5 | 11,8 | 99,0 | 240,0 | 16 |
| 12873 | 5 G 1,5 | 13,1 | 123,0 | 289,0 | 16 |
| 12874 | 7 G 1,5 | 14,2 | 148,0 | 383,0 | 16 |
| 12875 | 12 G 1,5 | 18,1 | 274,0 | 592,0 | 16 |
| 12876 | 18 G 1,5 | 21,4 | 386,0 | 806,0 | 16 |
| 12877 | 25 G 1,5 | 24,9 | 531,0 | 1241,0 | 16 |
| 12878 | 3 G 2,5 | 12,7 | 148,0 | 298,0 | 14 |
| 12879 | 4 G 2,5 | 13,8 | 169,0 | 345,0 | 14 |
| 12880 | 5 G 2,5 | 15,1 | 220,0 | 427,0 | 14 |
| 12881 | 7 G 2,5 | 16,6 | 284,0 | 561,0 | 14 |
| 12882 | 12 G 2,5 | 21,3 | 470,0 | 857,0 | 14 |
| 12883 | 18 G 2,5 | 25,4 | 572,0 | 1355,0 | 14 |
| 12884 | 25 G 2,5 | 29,6 | 740,0 | 1995,0 | 14 |
| 12885 | 3 G 4 | 14,4 | 178,0 | 391,0 | 12 |
| 12886 | 4 G 4 | 15,7 | 234,0 | 527,0 | 12 |
| 12887 | 5 G 4 | 17,3 | 284,0 | 700,0 | 12 |
| 12888 | 3 G 6 | 15,9 | 245,0 | 629,0 | 10 |
| 12889 | 4 G 6 | 17,3 | 316,0 | 731,0 | 10 |
| 12890 | 5 G 6 | 19,2 | 442,0 | 1105,0 | 10 |
| 12891 | 3 G 10 | 19,7 | 367,0 | 1125,0 | 8 |
| 12892 | 4 G 10 | 21,5 | 549,0 | 1345,0 | 8 |
| 12893 | 5 G 10 | 23,7 | 604,0 | 1635,0 | 8 |
| 12894 | 4 G 16 | 26,1 | 807,0 | 1395,0 | 6 |
| 12895 | 5 G 16 | 29,0 | 940,0 | 1870,0 | 6 |
| 12896 | 7 G 16 | 31,8 | 1345,0 | 2720,0 | 6 |
| 12897 | 3 G 25 | 28,7 | 920,0 | 2465,0 | 4 |
| 12898 | 4 G 25 | 31,7 | 1169,0 | 2750,0 | 4 |
| 12899 | 5 G 25 | 35,0 | 1420,0 | 3490,0 | 4 |
| 12900 | 3 G 35 | 31,2 | 1250,0 | 3230,0 | 2 |
| 12901 | 4 G 35 | 34,5 | 1680,0 | 4100,0 | 2 |
| 12902 | 5 G 35 | 38,1 | 2020,0 | 4950,0 | 2 |
| 12903 | 4 G 50 | 40,7 | 2370,0 | 5780,0 | 1 |
| 12904 | 4 G 70 | 46,0 | 3257,0 | 7480,0 | 2/0 |
| 12905 | 4 G 95 | 51,3 | 4060,0 | 10220,0 | 3/0 |
| 12906 | 4 G 120 | 56,4 | 5231,0 | 13750,0 | 4/0 |
| 12907 | 4 G 150 | 64,3 | 6794,0 | 15900,0 | 4/0 |
