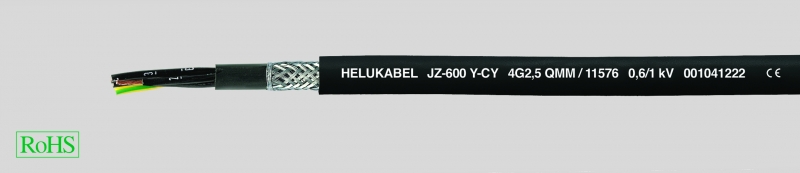

JZ-600-Y-CY, гибкий, с цифровой маркировкой жил 0,6/1 кВ, с медным экраном, ЭМС
Производитель —
Оценка (средняя 5)
Технические характеристики
На основании с DIN VDE 0262/12.95 и DIN VDE 0285-525-2-51/DIN EN 50525-2-51
Температурный диапазон
подвижно от -15 °C до +80 °C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 0,6/1 кВ
Испытательное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-600-Y-CY, гибкий, с цифровой маркировкой жил 0,6/1 кВ, с медным экраном, ЭМС
- На основании с DIN VDE 0262/12.95 и DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -15 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Токовая нагрузкав соответствии с DIN VDE 0298 ч. 4
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 класс 5
- Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом, адаптированная внутренняя PVC-оболочка позволяет выдерживать повышенную механическую нагрузку
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал, тип TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – черный (RAL 9005)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Устойчив к ультрафиолетовому излучению
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Другие размеры – по запросу
-
Аналоги без экрана:JZ-600
Применяются как измерительные и контрольные кабели в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования воздуха и в сталелитейном производстве. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе (стационарная прокладка). Не предназначены для прокладки непосредственно в земле или воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции. Внешняя оболочка – специальный PVC-материал черного цвета; устойчив к УФ-излучению. Благодаря расширенному диапазону номинального напряжения и высокой стойкости к УФ-излучению этот кабель находит применение, прежде всего, в южноевропейских, арабских, азиатских странах и государствах восточного блока. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 11464 | 2 x 0,5 | 8,5 | 41,0 | 129,0 | 20 |
| 11465 | 3 G 0,5 | 8,8 | 45,0 | 150,0 | 20 |
| 11466 | 4 G 0,5 | 9,6 | 54,0 | 170,0 | 20 |
| 11467 | 5 G 0,5 | 10,2 | 66,0 | 199,0 | 20 |
| 11469 | 7 G 0,5 | 11,1 | 79,0 | 235,0 | 20 |
| 11472 | 12 G 0,5 | 14,0 | 137,0 | 320,0 | 20 |
| 11475 | 18 G 0,5 | 16,2 | 156,0 | 428,0 | 20 |
| 11478 | 25 G 0,5 | 19,1 | 250,0 | 503,0 | 20 |
| 11489 | 2 x 0,75 | 8,8 | 46,0 | 143,0 | 18 |
| 11490 | 3 G 0,75 | 9,3 | 57,0 | 155,0 | 18 |
| 11491 | 4 G 0,75 | 9,9 | 63,0 | 190,0 | 18 |
| 11492 | 5 G 0,75 | 10,8 | 76,0 | 228,0 | 18 |
| 11494 | 7 G 0,75 | 11,5 | 100,0 | 323,0 | 18 |
| 11498 | 12 G 0,75 | 14,8 | 175,0 | 410,0 | 18 |
| 11501 | 18 G 0,75 | 17,1 | 240,0 | 560,0 | 18 |
| 11504 | 25 G 0,75 | 20,2 | 306,0 | 730,0 | 18 |
| 11516 | 2 x 1 | 9,4 | 54,0 | 150,0 | 17 |
| 11517 | 3 G 1 | 9,8 | 64,0 | 163,0 | 17 |
| 11518 | 4 G 1 | 10,6 | 76,0 | 200,0 | 17 |
| 11519 | 5 G 1 | 11,4 | 89,0 | 239,0 | 17 |
| 11521 | 7 G 1 | 12,5 | 114,0 | 289,0 | 17 |
| 11525 | 12 G 1 | 15,7 | 186,0 | 464,0 | 17 |
| 11528 | 18 G 1 | 18,4 | 284,0 | 628,0 | 17 |
| 11532 | 25 G 1 | 21,6 | 387,0 | 855,0 | 17 |
| 11546 | 2 x 1,5 | 10,6 | 64,0 | 162,0 | 16 |
| 11547 | 3 G 1,5 | 11,1 | 82,0 | 187,0 | 16 |
| 11548 | 4 G 1,5 | 11,8 | 99,0 | 240,0 | 16 |
| 11549 | 5 G 1,5 | 13,1 | 123,0 | 289,0 | 16 |
| 11551 | 7 G 1,5 | 14,2 | 148,0 | 383,0 | 16 |
| 11556 | 12 G 1,5 | 18,1 | 274,0 | 592,0 | 16 |
| 11559 | 18 G 1,5 | 21,4 | 386,0 | 806,0 | 16 |
| 11563 | 25 G 1,5 | 24,9 | 531,0 | 1241,0 | 16 |
| 11574 | 2 x 2,5 | 12,1 | 110,0 | 272,0 | 14 |
| 11575 | 3 G 2,5 | 12,7 | 148,0 | 298,0 | 14 |
| 11576 | 4 G 2,5 | 13,8 | 169,0 | 345,0 | 14 |
| 11577 | 5 G 2,5 | 15,1 | 220,0 | 427,0 | 14 |
| 11578 | 7 G 2,5 | 16,6 | 284,0 | 561,0 | 14 |
| 11580 | 12 G 2,5 | 21,3 | 470,0 | 857,0 | 14 |
| 11582 | 18 G 2,5 | 25,4 | 572,0 | 1355,0 | 14 |
| 11584 | 25 G 2,5 | 29,6 | 740,0 | 1995,0 | 14 |
| 11590 | 2 x 4 | 13,8 | 124,0 | 306,0 | 12 |
| 11591 | 3 G 4 | 14,4 | 178,0 | 391,0 | 12 |
| 11592 | 4 G 4 | 15,7 | 234,0 | 527,0 | 12 |
| 11593 | 5 G 4 | 17,3 | 284,0 | 700,0 | 12 |
| 11594 | 7 G 4 | 19,0 | 321,0 | 920,0 | 12 |
| 11596 | 12 G 4 | 24,4 | 581,0 | 1510,0 | 12 |
| 11597 | 2 x 6 | 15,2 | 176,0 | 420,0 | 10 |
| 11598 | 3 G 6 | 15,9 | 245,0 | 629,0 | 10 |
| 11599 | 4 G 6 | 17,3 | 316,0 | 731,0 | 10 |
| 11600 | 5 G 6 | 19,2 | 442,0 | 1105,0 | 10 |
| 11601 | 7 G 6 | 21,0 | 530,0 | 1465,0 | 10 |
| 11602 | 2 x 10 | 18,6 | 260,0 | 845,0 | 8 |
| 11603 | 3 G 10 | 19,7 | 367,0 | 1125,0 | 8 |
| 11604 | 4 G 10 | 21,5 | 549,0 | 1345,0 | 8 |
| 11605 | 5 G 10 | 23,7 | 604,0 | 1635,0 | 8 |
| 11606 | 7 G 10 | 26,0 | 820,0 | 2210,0 | 8 |
| 11607 | 2 x 16 | 22,4 | 491,0 | 1150,0 | 6 |
| 11608 | 3 G 16 | 23,7 | 653,0 | 1395,0 | 6 |
| 11609 | 4 G 16 | 26,1 | 807,0 | 1870,0 | 6 |
| 11610 | 5 G 16 | 29,0 | 940,0 | 2720,0 | 6 |
| 11611 | 7 G 16 | 31,8 | 1345,0 | 3213,0 | 6 |
| 11612 | 3 G 25 | 28,7 | 920,0 | 2465,0 | 4 |
| 11613 | 4 G 25 | 31,7 | 1169,0 | 2750,0 | 4 |
| 11614 | 5 G 25 | 35,0 | 1420,0 | 3490,0 | 4 |
| 11615 | 7 G 25 | 38,4 | 1921,0 | 4980,0 | 4 |
| 11616 | 3 G 35 | 31,2 | 1250,0 | 3230,0 | 2 |
| 11617 | 4 G 35 | 34,5 | 1680,0 | 4100,0 | 2 |
| 11618 | 5 G 35 | 38,1 | 2020,0 | 4950,0 | 2 |
| 11619 | 3 G 50 | 36,9 | 1887,0 | 4590,0 | 1 |
| 11620 | 4 G 50 | 40,7 | 2370,0 | 5780,0 | 1 |
| 11621 | 5 G 50 | 45,2 | 2880,0 | 7210,0 | 1 |
| 11622 | 3 G 70 | 41,8 | 2516,0 | 5610,0 | 2/0 |
| 11623 | 4 G 70 | 46,0 | 3257,0 | 7480,0 | 2/0 |
| 11624 | 5 G 70 | 50,4 | 4032,0 | 9390,0 | 2/0 |
| 11625 | 3 G 95 | 46,8 | 3086,0 | 8585,0 | 3/0 |
| 11626 | 4 G 95 | 51,3 | 4060,0 | 10220,0 | 3/0 |
| 11627 | 5 G 95 | 56,4 | 5244,0 | 13800,0 | 3/0 |
| 11628 | 3 G 120 | 51,9 | 4176,0 | 11105,0 | 4/0 |
| 11629 | 4 G 120 | 56,4 | 5231,0 | 13750,0 | 4/0 |
| 13137 | 4 G 150 | 64,3 | 7760,0 | 15990,0 | 300 kcmil |
| 13147 | 4 G 185 | 67,5 | 8104,0 | 18470,0 | 350 kcmil |
