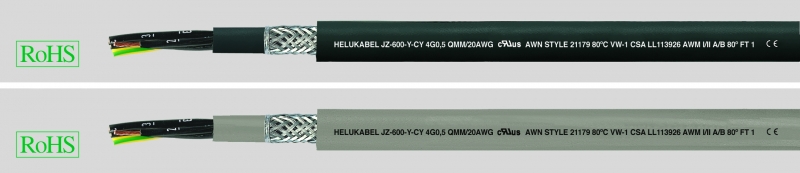

JZ-600-Y-CY UL/CSA, гибкий, с цифровой маркировкой жил 0,6/1 кВ, с разметкой метража, ЭМС
JZ-600-Y-CY UL/CSA
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 тип 21179, но толщина изоляции для 1 кВ и в соответствии со стандартом...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-600-Y-CY UL/CSA
- Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 тип 21179, но толщина изоляции для 1 кВ и в соответствии со стандартом UL-758 Style 21179
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -40°C до +80°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внутренняя PVC-оболочка, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1, класс 43 в соотв. с UL-станд. 1581
- Экранирующая оплётка из лужёных медных проводников, покрытие прибл. 85%
- Внешняя оболочка из специального PVC, тип TМ2 в соответствии с DIN VDE 0281 часть 1 класс 43 в соотв. с UL-станд. 1581
- Цвет оболочки — чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
- Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), VW-1, CSA FT1
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:JZ-600 UL/CSA
PVC-кабель управления применяется для измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Используется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| Цвет оболочки черный |
|||||
| 12345 | 2 x 0,5 | 20 | 8,3 | 41,0 | 129,0 |
| 12346 | 3 G 0,5 | 20 | 8,6 | 45,0 | 150,0 |
| 12347 | 4 G 0,5 | 20 | 9,4 | 54,0 | 170,0 |
| 12348 | 5 G 0,5 | 20 | 10,1 | 66,0 | 199,0 |
| 12349 | 7 G 0,5 | 20 | 12,1 | 79,0 | 235,0 |
| 12350 | 12 G 0,5 | 20 | 14,7 | 137,0 | 320,0 |
| 12351 | 18 G 0,5 | 20 | 17,3 | 156,0 | 428,0 |
| 12352 | 25 G 0,5 | 20 | 20,6 | 250,0 | 503,0 |
| 12353 | 2 x 0,75 | 19 | 8,7 | 46,0 | 143,0 |
| 12354 | 3 G 0,75 | 19 | 9,0 | 57,0 | 155,0 |
| 12355 | 4 G 0,75 | 19 | 9,9 | 63,0 | 190,0 |
| 12356 | 5 G 0,75 | 19 | 10,8 | 76,0 | 228,0 |
| 12357 | 7 G 0,75 | 19 | 13,0 | 100,0 | 323,0 |
| 12358 | 12 G 0,75 | 19 | 15,8 | 175,0 | 410,0 |
| 12359 | 18 G 0,75 | 19 | 17,9 | 240,0 | 560,0 |
| 12360 | 25 G 0,75 | 19 | 22,8 | 306,0 | 730,0 |
| 12361 | 2 x 1 | 18 | 9,4 | 54,0 | 150,0 |
| 12362 | 3 G 1 | 18 | 9,8 | 64,0 | 163,0 |
| 12363 | 4 G 1 | 18 | 10,8 | 76,0 | 200,0 |
| 12364 | 5 G 1 | 18 | 12,1 | 89,0 | 239,0 |
| 12365 | 7 G 1 | 18 | 14,5 | 114,0 | 289,0 |
| 12366 | 12 G 1 | 18 | 17,4 | 186,0 | 464,0 |
| 12367 | 18 G 1 | 18 | 20,7 | 284,0 | 628,0 |
| 12368 | 25 G 1 | 18 | 24,8 | 387,0 | 855,0 |
| 12369 | 2 x 1,5 | 16 | 10,2 | 64,0 | 162,0 |
| 12370 | 3 G 1,5 | 16 | 10,9 | 82,0 | 187,0 |
| 12371 | 4 G 1,5 | 16 | 12,2 | 99,0 | 240,0 |
| 12372 | 5 G 1,5 | 16 | 13,3 | 123,0 | 289,0 |
| 12373 | 7 G 1,5 | 16 | 16,0 | 148,0 | 383,0 |
| 12374 | 12 G 1,5 | 16 | 19,6 | 274,0 | 592,0 |
| 12375 | 18 G 1,5 | 16 | 23,4 | 386,0 | 806,0 |
| 12376 | 25 G 1,5 | 16 | 28,2 | 531,0 | 1241,0 |
| 12377 | 2 x 2,5 | 14 | 11,5 | 110,0 | 272,0 |
| 12378 | 3 G 2,5 | 14 | 12,2 | 148,0 | 298,0 |
| 12379 | 4 G 2,5 | 14 | 13,4 | 169,0 | 345,0 |
| 12380 | 5 G 2,5 | 14 | 14,9 | 220,0 | 427,0 |
| 12381 | 7 G 2,5 | 14 | 17,9 | 284,0 | 561,0 |
| 12382 | 12 G 2,5 | 14 | 21,9 | 470,0 | 857,0 |
| 12383 | 18 G 2,5 | 14 | 26,1 | 572,0 | 1355,0 |
| 12384 | 25 G 2,5 | 14 | 31,9 | 740,0 | 1995,0 |
| 12385 | 2 x 4 | 12 | 14,3 | 124,0 | 306,0 |
| 12386 | 3 G 4 | 12 | 15,1 | 178,0 | 391,0 |
| 12387 | 4 G 4 | 12 | 16,7 | 234,0 | 527,0 |
| 12388 | 5 G 4 | 12 | 18,6 | 284,0 | 700,0 |
| 12389 | 7 G 4 | 12 | 20,0 | 321,0 | 920,0 |
| 12390 | 3 G 6 | 10 | 17,0 | 245,0 | 629,0 |
| 12391 | 4 G 6 | 10 | 18,7 | 316,0 | 731,0 |
| 12392 | 5 G 6 | 10 | 20,7 | 442,0 | 1105,0 |
| 12393 | 7 G 6 | 10 | 23,0 | 530,0 | 1465,0 |
| 12394 | 3 G 10 | 8 | 19,6 | 367,0 | 1125,0 |
| 12395 | 4 G 10 | 8 | 21,9 | 549,0 | 1345,0 |
| 12396 | 5 G 10 | 8 | 24,1 | 604,0 | 1635,0 |
| 12397 | 7 G 10 | 8 | 26,8 | 820,0 | 2210,0 |
| 12398 | 3 G 16 | 6 | 23,5 | 653,0 | 1395,0 |
| 12399 | 4 G 16 | 6 | 26,4 | 807,0 | 1870,0 |
| 12400 | 5 G 16 | 6 | 28,8 | 940,0 | 2720,0 |
| 12401 | 7 G 16 | 6 | 31,9 | 1345,0 | 3213,0 |
| 12402 | 3 G 25 | 4 | 28,0 | 920,0 | 2465,0 |
| 12403 | 4 G 25 | 4 | 32,5 | 1169,0 | 2750,0 |
| 12404 | 5 G 25 | 4 | 35,7 | 1420,0 | 3490,0 |
| 12405 | 7 G 25 | 4 | 39,0 | 1921,0 | 4980,0 |
