JZ-600-YC-PUR, с медным экраном, ЭМС, устойчивый к порезам, хладагентам 0,6/1кВ, с разметкой метража
JZ-600-YC-PUR
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PUR-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 20234
Температурный диапазон ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-600-YC-PUR
- Кабель со специальной PUR-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 20234
-
Температурный диапазонподвижно от -5°C до +80°Cстационарно от -40°C до +80°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581 UL-станд. 10012
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Маслостойкая внутренняя PVC-оболочка, TМ5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соотв. с UL-станд. 1581
- Экран из медной оплётки, лужёный, покрытие 85%
- Внешняя оболочка из специального цельного полиуретана TMPU на основании DIN VDE 0207-363-10-2/DIN EN 50363-10-2, не распространяющий горение, в соответствии со станд. UL 758

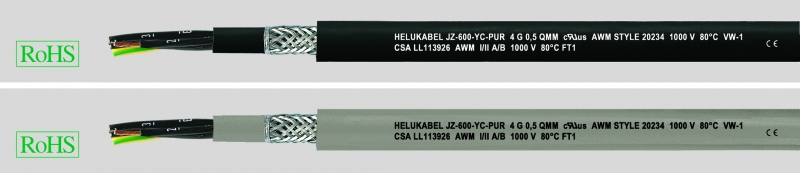

- Цвет оболочки — чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- Высокая стойкость к истиранию
- Высокая гибкость
- Устойчив к УФ-излучению
- Устойчив к порезам
- Устойчив к минеральным маслам и смазочно-охлаждающим эмульсиям
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
-
Аналоги без экрана:JZ-600-PUR
Особо прочный кабель управления применяется в машиностроении, на производстве инструментов, промышленного оборудования, в прокатных и сталеплавильных цехах в местах с особо критическими условиями. Подходит для гибкой прокладки при средних механических напряжениях без растягивающих усилий и без принудительно направляемого движения в сухих и влажных помещениях, а также на открытом воздухе. Хорошая гибкость обеспечивает быструю и надёжную прокладку. Спроектирован для экспортного машиностроения.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| Цвет оболочки черный |
|||||
| 28370 | 2 x 0,5 | 20 | 9,0 | 41,0 | 131,0 |
| 28371 | 3 G 0,5 | 20 | 9,3 | 45,0 | 154,0 |
| 28372 | 4 G 0,5 | 20 | 9,9 | 54,0 | 176,0 |
| 28373 | 5 G 0,5 | 20 | 10,6 | 66,0 | 204,0 |
| 28374 | 7 G 0,5 | 20 | 12,2 | 79,0 | 237,0 |
| 28375 | 12 G 0,5 | 20 | 14,7 | 137,0 | 323,0 |
| 28376 | 18 G 0,5 | 20 | 17,3 | 156,0 | 431,0 |
| 28377 | 25 G 0,5 | 20 | 20,6 | 250,0 | 507,0 |
| 28378 | 2 x 0,75 | 19 | 9,4 | 46,0 | 143,0 |
| 28379 | 3 G 0,75 | 19 | 9,8 | 57,0 | 158,0 |
| 28380 | 4 G 0,75 | 19 | 10,4 | 63,0 | 193,0 |
| 28381 | 5 G 0,75 | 19 | 11,1 | 76,0 | 231,0 |
| 28382 | 7 G 0,75 | 19 | 13,0 | 100,0 | 337,0 |
| 28383 | 12 G 0,75 | 19 | 15,8 | 175,0 | 424,0 |
| 28384 | 18 G 0,75 | 19 | 17,9 | 240,0 | 568,0 |
| 28385 | 25 G 0,75 | 19 | 22,8 | 306,0 | 741,0 |
| 28386 | 2 x 1 | 18 | 9,9 | 54,0 | 158,0 |
| 28387 | 3 G 1 | 18 | 10,3 | 64,0 | 169,0 |
| 28388 | 4 G 1 | 18 | 11,1 | 76,0 | 207,0 |
| 28389 | 5 G 1 | 18 | 12,2 | 89,0 | 244,0 |
| 28390 | 7 G 1 | 18 | 14,5 | 114,0 | 292,0 |
| 28391 | 12 G 1 | 18 | 17,4 | 186,0 | 472,0 |
| 28392 | 18 G 1 | 18 | 20,7 | 284,0 | 634,0 |
| 28393 | 25 G 1 | 18 | 24,8 | 387,0 | 861,0 |
| 28394 | 2 x 1,5 | 16 | 10,7 | 64,0 | 166,0 |
| 28395 | 3 G 1,5 | 16 | 11,2 | 82,0 | 192,0 |
| 28396 | 4 G 1,5 | 16 | 12,3 | 99,0 | 246,0 |
| 28397 | 5 G 1,5 | 16 | 13,3 | 123,0 | 294,0 |
| 28398 | 7 G 1,5 | 16 | 16,0 | 148,0 | 392,0 |
| 28399 | 12 G 1,5 | 16 | 19,6 | 274,0 | 599,0 |
| 28400 | 18 G 1,5 | 16 | 23,4 | 386,0 | 817,0 |
| 28401 | 25 G 1,5 | 16 | 28,2 | 531,0 | 1261,0 |
| 28402 | 2 x 2,5 | 14 | 11,8 | 110,0 | 280,0 |
| 28403 | 3 G 2,5 | 14 | 12,3 | 148,0 | 301,0 |
| 28404 | 4 G 2,5 | 14 | 13,4 | 169,0 | 352,0 |
| 28405 | 5 G 2,5 | 14 | 14,9 | 220,0 | 433,0 |
| 28406 | 7 G 2,5 | 14 | 17,9 | 284,0 | 569,0 |
| 28407 | 12 G 2,5 | 14 | 21,9 | 470,0 | 864,0 |
| 28408 | 18 G 2,5 | 14 | 26,1 | 572,0 | 1365,0 |
| 28409 | 25 G 2,5 | 14 | 31,9 | 740,0 | 1997,0 |
| 28410 | 2 x 4 | 12 | 14,3 | 124,0 | 310,0 |
| 28411 | 3 G 4 | 12 | 15,1 | 178,0 | 396,0 |
| 28412 | 4 G 4 | 12 | 16,7 | 234,0 | 531,0 |
| 28413 | 5 G 4 | 12 | 18,6 | 284,0 | 704,0 |
| 28414 | 7 G 4 | 12 | 20,0 | 321,0 | 932,0 |
| 28415 | 3 G 6 | 10 | 17,0 | 245,0 | 633,0 |
| 28416 | 4 G 6 | 10 | 18,7 | 316,0 | 742,0 |
| 28417 | 5 G 6 | 10 | 20,7 | 442,0 | 1117,0 |
| 28418 | 3 G 10 | 8 | 19,6 | 367,0 | 1131,0 |
| 28419 | 4 G 10 | 8 | 21,9 | 549,0 | 1357,0 |
| 28420 | 5 G 10 | 8 | 24,1 | 604,0 | 1646,0 |
| 28421 | 3 G 16 | 6 | 23,5 | 653,0 | 1397,0 |
| 28422 | 4 G 16 | 6 | 26,4 | 807,0 | 1880,0 |
| 28423 | 5 G 16 | 6 | 28,8 | 940,0 | 2721,0 |
