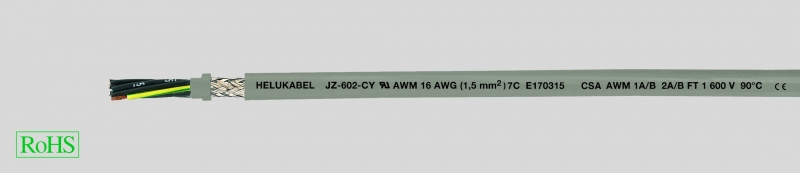

JZ-602-CY, 90° C, 600В, в соответсвии с 2 нормами, экранированный с разметкой метража
Производитель — HELUKABEL
Оценка (средняя 4)
Технические характеристики Кабель со специальной PVC-оболочкой в соответствии с UL CSA AWM I/II A/B тип 2587 и CSA Температурный диапазон  подвижно от -5°C до +90°C  стационарно от -40°C до +90°C (кратковременно +105°C) ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-602-CY, 90° C, 600В, в соответсвии с 2 нормами, экранированный с разметкой метража
Технические характеристики
  • Кабель со специальной PVC-оболочкой
    в соответствии с UL CSA AWM I/II A/B
    тип 2587 и CSA
  • Температурный диапазон
    подвижно от -5°C до +90°C
    стационарно от -40°C до +90°C (кратковременно +105°C)
  • Номинальное напряжение
    в соответствии с UL+CSA 600 В
  • Испытательное напряжение 3000 В
  • Напряжение пробоя мин. 6000 В
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Минимальный радиус изгиба
    подвижно 10х Ø кабеля
    стационарно 5x Ø кабеля
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи
    макс. 250 Ом/км
Строение
  • Жилы из тонких медных проволок
    в соответствии с DIN VDE 0295 кл. 5,
    BS 6360 кл. 5 и IEC 60228 кл. 5
  • PVC-изоляция жил, TI3 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя PVC-оболочка YM5 в соответствии с DIN VDE 0207 часть 5
  • Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
  • Внешняя оболочка из специального PVC YM5 в соответствии с DIN VDE 0207 часть 5 и класс 43 в соотв. с UL-станд. 1581
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
Свойства
  • Устойчив к минеральным, синтетическим маслам и хладагентам. Внешняя оболочка прошла усовершенствованный тест на маслостойкость
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
  • Самозатухающий и не распространяющий горение PVC в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804,
    тип испытания B), UL VW-1, CSA FT1.
Указания
  • G = с желто-зеленой жилой заземления
    x = без желто-зеленой жилы заземления (OZ)
  • Протестированы на аналогах на пригодность применения в чистых помещениях. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе
  • Аналоги без экрана:
    JZ-602
Применение
Гибкие кабели управления до 600 В, испытанные по UL и CSA, используются в производстве станков и промышленного оборудования. Применяются в сухих и влажных помещениях при средних механических нагрузках без растягивающих усилий. Не предназначены для эксплуатации на открытом воздухе. Разработаны для заводов по производству машинного оборудования, идущего на экспорт, специально для США и Канады.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
Кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
82990 2 x 0,5 20 7,7 35,0 93,0
82991 3 G 0,5 20 8,0 42,0 124,0
82992 4 G 0,5 20 8,6 47,0 133,0
82993 5 G 0,5 20 9,2 56,0 153,0
82994 7 G 0,5 20 10,0 69,0 191,0
82995 9 G 0,5 20 11,8 87,0 243,0
82996 12 G 0,5 20 13,0 108,0 322,0
82997 18 G 0,5 20 15,2 145,0 374,0
82998 25 G 0,5 20 18,2 240,0 436,0
82999 34 G 0,5 20 20,1 312,0 560,0
83000 41 G 0,5 20 22,4 348,0 663,0
82979 2 x 1 18 8,1 50,0 107,0
82980 3 G 1 18 8,4 60,0 130,0
82981 4 G 1 18 9,3 71,0 155,0
82982 5 G 1 18 10,0 88,0 181,0
82983 7 G 1 18 10,7 111,0 209,0
82984 9 G 1 18 12,7 139,0 321,0
82985 12 G 1 18 14,0 184,0 341,0
82986 18 G 1 18 16,4 260,0 473,0
82987 25 G 1 18 19,7 349,0 650,0
82988 34 G 1 18 22,1 486,0 781,0
82989 41 G 1 18 24,5 531,0 892,0
82968 2 x 1,5 16 8,7 63,0 136,0
82969 3 G 1,5 16 9,4 80,0 165,0
82970 4 G 1,5 16 10,2 97,0 192,0
82971 5 G 1,5 16 11,0 119,0 224,0
82972 7 G 1,5 16 12,0 147,0 273,0
82973 9 G 1,5 16 14,2 182,0 340,0
82974 12 G 1,5 16 15,6 267,0 461,0
82975 18 G 1,5 16 18,7 374,0 674,0
82976 25 G 1,5 16 22,6 526,0 950,0
82977 34 G 1,5 16 25,5 629,0 1203,0
82978 41 G 1,5 16 27,4 801,0 1588,0
82959 2 x 2,5 14 10,3 96,0 173,0
82960 3 G 2,5 14 10,8 144,0 220,0
82961 4 G 2,5 14 11,7 148,0 270,0
82962 5 G 2,5 14 13,0 181,0 329,0
82963 7 G 2,5 14 14,2 255,0 428,0
82964 9 G 2,5 14 15,8 309,0 580,0
82965 12 G 2,5 14 17,1 441,0 761,0
82966 18 G 2,5 14 18,9 570,0 1140,0
82967 25 G 2,5 14 27,8 738,0 1551,0
82954 2 x 4 12 12,5 120,0 209,0
82955 3 G 4 12 13,1 174,0 310,0
82956 4 G 4 12 14,4 230,0 456,0
82957 5 G 4 12 15,8 273,0 532,0
82958 7 x 4 12 17,6 316,0 737,0
82949 2 G 6 10 14,2 173,0 318,0
82950 3 G 6 10 15,1 240,0 411,0
82951 4 G 6 10 16,5 305,0 572,0
82952 5 G 6 10 18,3 439,0 732,0
82953 7 G 6 10 20,9 505,0 961,0
82945 3 G 10 8 19,1 350,0 741,0
82946 4 G 10 8 21,1 535,0 988,0
82947 5 G 10 8 23,6 592,0 1202,0
82948 7 G 10 8 26,4 810,0 1743,0
82941 3 G 16 6 24,3 585,0 1088,0
82942 4 G 16 6 27,5 740,0 1662,0
82943 5 G 16 6 31,2 895,0 2021,0
82944 7 G 16 6 34,1 1282,0 2720,0
82937 3 G 25 4 29,9 1070,0 1947,0
82938 4 G 25 4 32,9 1140,0 2591,0
82939 5 G 25 4 36,4 1380,0 3197,0
82940 7 G 25 4 39,0 1870,0 4530,0
82934 3 G 35 2 32,8 1240,0 2701,0
82935 4 G 35 2 36,3 1576,0 3277,0
82936 5 G 35 2 39,9 1930,0 4530,0
82488 3 G 50 1 35,0 1675,0 2870,0
82780 4 G 50 1 41,0 2155,0 3960,0
82781 5 G 50 1 44,4 2794,0 4371,0
82782 3 G 70 2/0 41,4 2288,0 3647,0
82783 4 G 70 2/0 46,7 3120,0 4882,0
82914 5 G 70 2/0 50,6 3705,0 5876,0
82915 3 G 95 3/0 46,2 3010,0 4751,0
82916 4 G 95 3/0 51,2 4043,0 6368,0
82917 5 G 95 3/0 56,1 5026,0 7843,0
82918 3 G 120 4/0 52,0 3812,0 5899,0
82919 4 G 120 4/0 58,7 5069,0 8010,0
82920 5 G 120 4/0 62,7 5877,0 9205,0
