UL/CSA, кабели для буксируемых цепей

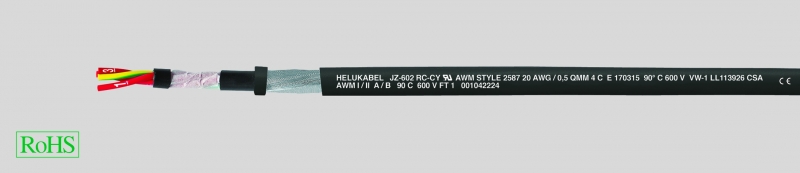

JZ-602 RC*-CY кабель для буксируемых цепей, 90°C, 600В, кабель управления в соответствии с 2 нормами, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой в соответствии с UL CSA AWM I/II A/B тип 2587 (материал оболочки) и CSA
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C (кратковременно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-602 RC*-CY кабель для буксируемых цепей, 90°C, 600В, кабель управления в соответствии с 2 нормами, ЭМС, с разметкой метража
- Кабель со специальной PVC-оболочкой в соответствии с UL CSA AWM I/II A/B тип 2587 (материал оболочки) и CSA
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C (кратковременно +105°C)
-
Номинальное напряжениеUL/CSA 600 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил из специального PVC, YI8 в соответствии с DIN VDE 0207 часть 4 и класс 43 в соотв. с UL-станд. 1581
- Красные жилы с цифровой маркировкой белого цвета в соответствии с VDE 0293
- Желто-зеленая жила заземления во внешнем повиве
- Повивная скрутка жилс оптимальным шагом
- Каждый повив скрутки обмотан флисом
- Внутренняя PVC-оболочка
-
Экран: покрытие мин. 85%до 17 мм Ø — медная обмотка>17 мм Ø — медная оплётка;
- Внешняя оболочка из специального PVC YM5 в соответствии с DIN VDE 0207 часть 5, UL-станд. 2587 и CSA C22.2 № 210
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Устойчив к Уф-излучению
- G = с желто-зеленой жилой заземления
-
Аналоги без экрана:JZ-602 RC
Используется для прокладки в сухих и влажных помещениях при свободном движении без растягивающих усилий и без принудительно направляемого движения в качестве экранированного особо гибкого PVC-кабеля управления. Подходит для применения в условиях частого напряжения при подъёме и изгибе в машиностроении и на производстве инструментов, в робототехнике и с постоянно движущимися деталями машин. Предназначен для эксплуатации с буксируемыми цепями. Экран высокой плотности обеспечивает бесперебойную передачу сигналов. Идеальный, защищённый от помех силиконовый кабель предназначен для наружного применения. Используется для экспортного машиностроения. В особо сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
RC = Robotics Cable (кабель для роботов).
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 89950 | 3 G 0,5 | 20 | 8,5 | 45,0 | 124,0 |
| 89951 | 4 G 0,5 | 20 | 9,0 | 52,0 | 135,0 |
| 89952 | 5 G 0,5 | 20 | 9,7 | 68,0 | 153,0 |
| 89953 | 7 G 0,5 | 20 | 11,0 | 93,0 | 191,0 |
| 89954 | 9 G 0,5 | 20 | 12,4 | 134,0 | 243,0 |
| 89955 | 12 G 0,5 | 20 | 13,5 | 163,0 | 322,0 |
| 89956 | 15 G 0,5 | 20 | 14,8 | 174,0 | 350,0 |
| 89957 | 18 G 0,5 | 20 | 16,0 | 191,0 | 374,0 |
| 89958 | 25 G 0,5 | 20 | 19,0 | 223,0 | 436,0 |
| 89959 | 3 G 0,75 | 18 | 8,9 | 56,0 | 130,0 |
| 89960 | 4 G 0,75 | 18 | 9,7 | 81,0 | 155,0 |
| 89961 | 5 G 0,75 | 18 | 10,4 | 90,0 | 181,0 |
| 89962 | 7 G 0,75 | 18 | 12,0 | 106,0 | 208,0 |
| 89963 | 9 G 0,75 | 18 | 14,1 | 161,0 | 321,0 |
| 89964 | 12 G 0,75 | 18 | 15,2 | 175,0 | 341,0 |
| 89965 | 15 G 0,75 | 18 | 16,7 | 204,0 | 396,0 |
| 89966 | 18 G 0,75 | 18 | 17,6 | 241,0 | 473,0 |
| 89967 | 25 G 0,75 | 18 | 20,7 | 342,0 | 650,0 |
| 89968 | 34 G 0,75 | 18 | 24,3 | 434,0 | 781,0 |
| 89969 | 3 G 1,5 | 16 | 10,2 | 89,0 | 165,0 |
| 89970 | 4 G 1,5 | 16 | 11,0 | 97,0 | 192,0 |
| 89971 | 5 G 1,5 | 16 | 11,8 | 111,0 | 224,0 |
| 89972 | 7 G 1,5 | 16 | 14,0 | 147,0 | 274,0 |
| 89973 | 9 G 1,5 | 16 | 16,4 | 193,0 | 340,0 |
| 89974 | 12 G 1,5 | 16 | 17,1 | 256,0 | 461,0 |
| 89975 | 18 G 1,5 | 16 | 20,2 | 360,0 | 674,0 |
| 89976 | 25 G 1,5 | 16 | 25,2 | 544,0 | 950,0 |
| 89977 | 34 G 1,5 | 16 | 28,1 | 674,0 | 1203,0 |
| 89984 | 3 G 2,5 | 14 | 11,8 | 141,0 | 220,0 |
| 89978 | 4 G 2,5 | 14 | 13,2 | 170,0 | 270,0 |
| 89985 | 5 G 2,5 | 14 | 14,2 | 195,0 | 350,0 |
| 89979 | 7 G 2,5 | 14 | 17,4 | 251,0 | 428,0 |
| 89986 | 12 G 2,5 | 14 | 21,0 | 368,0 | 730,0 |
| 89980 | 18 G 2,5 | 14 | 25,4 | 639,0 | 1140,0 |
| 89987 | 3 G 4 | 12 | 14,0 | 180,0 | 296,0 |
| 89981 | 4 G 4 | 12 | 15,9 | 232,0 | 456,0 |
| 89988 | 5 G 4 | 12 | 17,7 | 330,0 | 450,0 |
| 89982 | 7 G 4 | 12 | 20,9 | 395,0 | 737,0 |
| 89983 | 4 G 6 | 10 | 18,3 | 316,0 | 572,0 |
| 89989 | 4 G 10 | 8 | 23,2 | 490,0 | 1012,0 |
| 89990 | 4 G 16 | 6 | 27,6 | 850,0 | 1400,0 |
| 89991 | 4 G 25 | 4 | 33,1 | 1450,0 | 2100,0 |
| 89992 | 4 G 35 | 2 | 37,8 | 1890,0 | 2550,0 |
