UL/CSA, кабели для буксируемых цепей

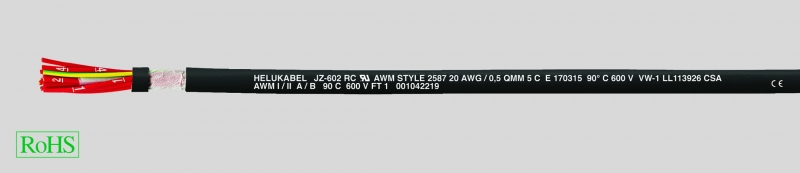

JZ-602 RC*, кабель для буксируемых цепей, 90°C, 600В, кабель управления в соответствии с 2 нормами, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой в соответствии с UL CSA AWM I/II A/B тип 2587 (материал оболочки) и CSA
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C (кратковременно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-602 RC*, кабель для буксируемых цепей, 90°C, 600В, кабель управления в соответствии с 2 нормами, с разметкой метража
- Кабель со специальной PVC-оболочкой в соответствии с UL CSA AWM I/II A/B тип 2587 (материал оболочки) и CSA
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C (кратковременно +105°C)
-
Номинальное напряжениеUL/CSA 600 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил из специального PVC, YI8 в соответствии с DIN VDE 0207 часть 4 и класс 43 в соотв. с UL-станд. 1581
- Красные жилы с цифровой маркировкой белого цвета в соответствии с VDE 0293
- Желто-зеленая жила заземления во внешнем повиве
- Повивная скрутка жил с оптимальным шагом
- Каждый повив скрутки обмотан флисом
- Внешняя оболочка из специального PVC YM5 в соответствии с DIN VDE 0207 часть 5, UL-Style 2587 и CSA C22.2 № 210
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
- Устойчив к Уф-излучению
- G = с желто-зеленой жилой заземления
-
Аналоги с экраном:JZ-602 RC-CY
Используется для прокладки в сухих и влажных помещениях в свободном движении без растягивающих усилий и без принудительно направляемого движения в качестве очень гибкого PVC-кабеля управления. Подходит для применения в условиях частого напряжения при подъёме и изгибе в машиностроении и на производстве инструментов, в робототехнике и с постоянно движущимися деталями машин. Предназначен для эксплуатации с буксируемыми цепями.
Применяется для экспортного машиностроения.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
RC = Robotics Cable (кабель для роботов).
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 89900 | 3 G 0,5 | 20 | 6,0 | 14,0 | 58,0 |
| 89901 | 4 G 0,5 | 20 | 6,5 | 19,0 | 69,0 |
| 89902 | 5 G 0,5 | 20 | 7,1 | 24,0 | 84,0 |
| 89903 | 7 G 0,5 | 20 | 8,2 | 34,0 | 123,0 |
| 89904 | 9 G 0,5 | 20 | 10,0 | 43,2 | 177,0 |
| 89905 | 12 G 0,5 | 20 | 10,5 | 58,2 | 192,0 |
| 89906 | 18 G 0,5 | 20 | 12,5 | 86,0 | 256,0 |
| 89907 | 25 G 0,5 | 20 | 15,2 | 120,0 | 358,0 |
| 89908 | 34 G 0,5 | 20 | 17,1 | 163,0 | 487,0 |
| 89909 | 3 G 0,75 | 18 | 6,6 | 23,8 | 88,0 |
| 89910 | 4 G 0,75 | 18 | 7,1 | 31,7 | 101,0 |
| 89911 | 5 G 0,75 | 18 | 7,8 | 39,6 | 126,0 |
| 89912 | 7 G 0,75 | 18 | 9,2 | 55,4 | 145,0 |
| 89913 | 9 G 0,75 | 18 | 11,0 | 71,2 | 168,0 |
| 89914 | 12 G 0,75 | 18 | 11,5 | 95,0 | 260,0 |
| 89915 | 15 G 0,75 | 18 | 13,2 | 119,0 | 300,0 |
| 89916 | 18 G 0,75 | 18 | 14,0 | 142,4 | 360,0 |
| 89917 | 25 G 0,75 | 18 | 17,2 | 197,8 | 640,0 |
| 89918 | 34 G 0,75 | 18 | 19,1 | 269,0 | 730,0 |
| 89919 | 3 G 1,5 | 16 | 7,4 | 44,0 | 94,0 |
| 89920 | 4 G 1,5 | 16 | 8,0 | 58,0 | 117,0 |
| 89921 | 5 G 1,5 | 16 | 8,8 | 72,0 | 140,0 |
| 89922 | 7 G 1,5 | 16 | 10,8 | 101,0 | 186,0 |
| 89923 | 9 G 1,5 | 16 | 12,8 | 129,7 | 244,0 |
| 89924 | 12 G 1,5 | 16 | 13,5 | 173,0 | 319,0 |
| 89925 | 18 G 1,5 | 16 | 16,0 | 260,0 | 451,0 |
| 89926 | 25 G 1,5 | 16 | 19,8 | 360,0 | 625,0 |
| 89927 | 34 G 1,5 | 16 | 22,4 | 490,0 | 840,0 |
| 89932 | 3 G 2,5 | 14 | 8,9 | 72,0 | 150,0 |
| 89928 | 4 G 2,5 | 14 | 10,1 | 96,0 | 185,0 |
| 89933 | 5 G 2,5 | 14 | 11,3 | 120,0 | 242,0 |
| 89929 | 7 G 2,5 | 14 | 13,6 | 168,0 | 293,0 |
| 89934 | 12 G 2,5 | 14 | 16,8 | 288,0 | 498,0 |
| 89935 | 3 G 4 | 12 | 10,9 | 115,0 | 231,0 |
| 89930 | 4 G 4 | 12 | 12,4 | 154,0 | 298,0 |
| 89936 | 5 G 4 | 12 | 13,8 | 192,0 | 370,0 |
| 89931 | 7 G 4 | 12 | 16,6 | 269,0 | 460,0 |
| 89937 | 4 G 6 | 10 | 14,6 | 231,0 | 430,0 |
| 89938 | 4 G 10 | 8 | 18,2 | 384,0 | 720,0 |
| 89939 | 4 G 16 | 6 | 22,6 | 615,0 | 1060,0 |
| 89940 | 4 G 25 | 4 | 26,5 | 960,0 | 1590,0 |
| 89941 | 4 G 35 | 2 | 30,8 | 1344,0 | 2105,0 |
