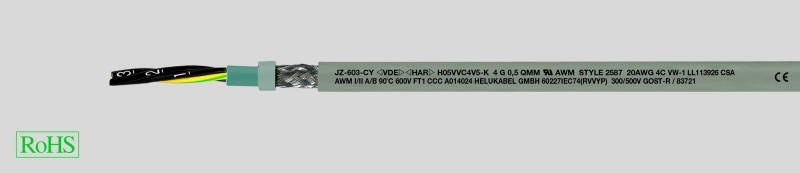

JZ-603-CY-MULTINORM, кабель управления, экранированный, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Кабель со специальной маслостойкой внешней PVC-оболочкой в соответствии
с DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и в соответствии со станд. UL 2587
Температурный диапазон
HAR
подвижно от -5°C до +70°C
стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-603-CY-MULTINORM, кабель управления, экранированный, ЭМС, с разметкой метража
-
Кабель со специальной маслостойкой внешней PVC-оболочкой в соответствиис DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и в соответствии со станд. UL 2587
-
Температурный диапазонHARподвижно от -5°C до +70°Cстационарно от -40°C до +70°CUL/CSAподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Номинальное напряжениеHAR U0/U 300/500 ВUL/CSA 600 В
- Испытательное напряжение 3000 В
- Напряжение пробоя мин. 6000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,
- BS 6360 кл. 5 или IEC 60228 кл. 5
- PVC-изоляция жил, TI1 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и кл. 43 в соответствии со стандартом UL 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка на базе PVC
- Экранирующая оплётка из лужёных медных проводников, покрытие прибл. 85%
- Специальная внешняя PVC-оболочка, TМ5 маслостойкая, в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соответствии с UL-станд. 1581
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Маслостойкий в соответствии с DIN VDE 0473-811-404/DIN EN 60811-2-1 UL 1581 часть 50.182.
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), UL VW-1, CSA FT1.
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:JZ-603
Мультистандартные кабели управления находят своё применение почти во всех предназначенных для экспорта машинах, установках и устройствах. Многократные успешные испытания подтвердили, что эти кабели могут использоваться почти по всему миру при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих и влажных помещениях, но не на открытом воздухе. ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 83709 | 2 x 0,5 | 20 | 8,0 | 41,0 | 90,0 |
| 83720 | 3 G 0,5 | 20 | 8,3 | 45,0 | 105,0 |
| 83721 | 4 G 0,5 | 20 | 8,9 | 54,0 | 123,0 |
| 83722 | 5 G 0,5 | 20 | 9,7 | 66,0 | 147,0 |
| 83723 | 7 G 0,5 | 20 | 11,2 | 79,0 | 195,0 |
| 83724 | 12 G 0,5 | 20 | 13,6 | 137,0 | 276,0 |
| 83725 | 18 G 0,5 | 20 | 15,4 | 156,0 | 418,0 |
| 83726 | 25 G 0,5 | 20 | 18,6 | 250,0 | 504,0 |
| 83727 | 34 G 0,5 | 20 | 20,8 | 316,0 | 632,0 |
| 83728 | 41 G 0,5 | 20 | 22,6 | 348,0 | 750,0 |
| 83729 | 50 G 0,5 | 20 | 24,8 | 407,0 | 968,0 |
| 83730 | 61 G 0,5 | 20 | 26,0 | 520,0 | 1068,0 |
| 83710 | 2 x 0,75 | 19 | 8,3 | 46,0 | 101,0 |
| 83731 | 3 G 0,75 | 19 | 8,6 | 57,0 | 127,0 |
| 83732 | 4 G 0,75 | 19 | 9,4 | 63,0 | 155,0 |
| 83733 | 5 G 0,75 | 19 | 10,1 | 76,0 | 180,0 |
| 83734 | 7 G 0,75 | 19 | 11,9 | 100,0 | 225,0 |
| 83735 | 12 G 0,75 | 19 | 14,2 | 175,0 | 326,0 |
| 83736 | 18 G 0,75 | 19 | 16,6 | 240,0 | 457,0 |
| 83737 | 25 G 0,75 | 19 | 20,0 | 306,0 | 635,0 |
| 83738 | 34 G 0,75 | 19 | 22,4 | 346,0 | 805,0 |
| 83739 | 41 G 0,75 | 19 | 24,0 | 403,0 | 908,0 |
| 83740 | 50 G 0,75 | 19 | 26,2 | 470,0 | 1155,0 |
| 83741 | 61 G 0,75 | 19 | 30,0 | 550,0 | 1400,0 |
| 83711 | 2 x 1 | 18 | 8,6 | 54,0 | 113,0 |
| 83742 | 3 G 1 | 18 | 9,2 | 64,0 | 144,0 |
| 83743 | 4 G 1 | 18 | 9,8 | 76,0 | 178,0 |
| 83744 | 5 G 1 | 18 | 10,7 | 89,0 | 205,0 |
| 83745 | 7 G 1 | 18 | 12,5 | 114,0 | 263,0 |
| 83746 | 12 G 1 | 18 | 15,1 | 186,0 | 424,0 |
| 83747 | 18 G 1 | 18 | 17,3 | 284,0 | 560,0 |
| 83748 | 25 G 1 | 18 | 21,1 | 387,0 | 760,0 |
| 83749 | 34 G 1 | 18 | 23,5 | 500,0 | 945,0 |
| 83750 | 41 G 1 | 18 | 25,5 | 578,0 | 1151,0 |
| 83751 | 50 G 1 | 18 | 27,6 | 681,0 | 1300,0 |
| 83752 | 61 G 1 | 18 | 32,4 | 710,0 | 1500,0 |
| 83712 | 2 x 1,5 | 16 | 9,6 | 64,0 | 144,0 |
| 83753 | 3 G 1,5 | 16 | 10,1 | 82,0 | 160,0 |
| 83754 | 4 G 1,5 | 16 | 11,0 | 99,0 | 210,0 |
| 83755 | 5 G 1,5 | 16 | 12,3 | 123,0 | 240,0 |
| 83756 | 7 G 1,5 | 16 | 14,2 | 148,0 | 305,0 |
| 83757 | 12 G 1,5 | 16 | 17,1 | 274,0 | 482,0 |
| 83758 | 18 G 1,5 | 16 | 20,0 | 386,0 | 611,0 |
| 83759 | 25 G 1,5 | 16 | 24,0 | 531,0 | 950,0 |
| 83760 | 34 G 1,5 | 16 | 27,1 | 671,0 | 1200,0 |
| 83761 | 41 G 1,5 | 16 | 29,7 | 840,0 | 1400,0 |
| 83762 | 50 G 1,5 | 16 | 31,8 | 997,0 | 1665,0 |
| 83763 | 61 G 1,5 | 16 | 34,6 | 1120,0 | 1852,0 |
| 83713 | 2 x 2,5 | 14 | 11,4 | 110,0 | 189,0 |
| 83764 | 3 G 2,5 | 14 | 12,0 | 148,0 | 244,0 |
| 83765 | 4 G 2,5 | 14 | 13,4 | 169,0 | 296,0 |
| 83766 | 5 G 2,5 | 14 | 14,6 | 220,0 | 367,0 |
| 83767 | 7 G 2,5 | 14 | 17,2 | 284,0 | 478,0 |
| 83768 | 12 G 2,5 | 14 | 21,2 | 470,0 | 622,0 |
| 83769 | 18 G 2,5 | 14 | 24,8 | 572,0 | 1010,0 |
| 83770 | 25 G 2,5 | 14 | 29,8 | 740,0 | 1375,0 |
| 83771 | 34 G 2,5 | 14 | 33,4 | 1179,0 | 1893,0 |
| 83772 | 50 G 2,5 | 14 | 39,0 | 1660,0 | 2666,0 |
| 83773 | 61 G 2,5 | 14 | 41,0 | 1992,0 | 3077,0 |
