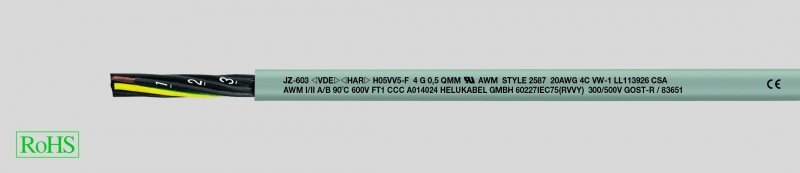

JZ-603 MULTINORM, кабель управления, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель со специальной маслостойкой внешней PVC-оболочкой в соответствии
с DIN VDE 0285-525-2-51/
DIN EN 50525-2-51 и UL-Style 2587
Температурный диапазон
HAR
подвижно от -5°C до +70°C
стационарно от -40°C до +70°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-603 MULTINORM, кабель управления, с разметкой метража
-
Кабель со специальной маслостойкой внешней PVC-оболочкой в соответствиис DIN VDE 0285-525-2-51/DIN EN 50525-2-51 и UL-Style 2587
-
Температурный диапазонHARподвижно от -5°C до +70°Cстационарно от -40°C до +70°CUL/CSAподвижно от -5°C до +70°Cстационарно от -40°C до +70°C
-
Номинальное напряжениеHAR U0/U 300/500 ВUL+CSA U 600 В
- Испытательное напряжение 3000 В
- Напряжение пробоя мин. 6000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5, IEC 60228 кл. 5
- PVC-изоляция жил, TI1 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и кл. 43 в соответствии со стандартом UL 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве
- Повивная скрутка жил с оптимальным шагом
- Специальная внешняя PVC-оболочка, TМ5 маслостойкая, в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соответствии с UL-станд. 1581
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,тип испытания B), UL VW-1, CSA FT1
- Маслостойкий в соответствии с DIN EN 60811-2-1 UL 1581 часть 50.182.
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги с экраном:JZ-603-CY
Мультистандартные кабели управления находят своё применение почти во всех предназначенных для экспорта машинах, установках и устройствах. Многократные успешные испытания подтвердили, что эти кабели могут применяться почти по всему миру при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях, но не на открытом воздухе.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 83704 | 2 x 0,5 | 20 | 5,8 | 9,6 | 52,0 |
| 83650 | 3 G 0,5 | 20 | 6,1 | 14,0 | 63,0 |
| 83651 | 4 G 0,5 | 20 | 6,7 | 19,0 | 69,0 |
| 83652 | 5 G 0,5 | 20 | 7,3 | 24,0 | 87,0 |
| 83653 | 7 G 0,5 | 20 | 8,8 | 34,0 | 119,0 |
| 83654 | 12 G 0,5 | 20 | 11,1 | 58,0 | 198,0 |
| 83655 | 18 G 0,5 | 20 | 12,9 | 86,0 | 266,0 |
| 83656 | 25 G 0,5 | 20 | 16,0 | 120,0 | 380,0 |
| 83657 | 34 G 0,5 | 20 | 17,7 | 163,0 | 508,0 |
| 83658 | 41 G 0,5 | 20 | 19,5 | 197,0 | 594,0 |
| 83659 | 50 G 0,5 | 20 | 21,3 | 240,0 | 715,0 |
| 83660 | 61 G 0,5 | 20 | 23,8 | 293,0 | 840,0 |
| 83705 | 2 x 0,75 | 19 | 6,1 | 14,4 | 66,0 |
| 83661 | 3 G 0,75 | 19 | 6,5 | 22,0 | 76,0 |
| 83662 | 4 G 0,75 | 19 | 7,1 | 29,0 | 85,0 |
| 83663 | 5 G 0,75 | 19 | 7,9 | 36,0 | 113,0 |
| 83664 | 7 G 0,75 | 19 | 9,5 | 50,0 | 144,0 |
| 83665 | 12 G 0,75 | 19 | 11,6 | 86,0 | 245,0 |
| 83666 | 18 G 0,75 | 19 | 13,9 | 130,0 | 327,0 |
| 83667 | 25 G 0,75 | 19 | 17,1 | 180,0 | 466,0 |
| 83668 | 34 G 0,75 | 19 | 19,1 | 245,0 | 626,0 |
| 83669 | 41 G 0,75 | 19 | 20,9 | 296,0 | 747,0 |
| 83670 | 50 G 0,75 | 19 | 23,0 | 360,0 | 896,0 |
| 83671 | 61 G 0,75 | 19 | 25,3 | 439,0 | 1070,0 |
| 83706 | 2 x 1 | 18 | 6,4 | 19,2 | 70,0 |
| 83672 | 3 G 1 | 18 | 6,8 | 29,0 | 88,0 |
| 83673 | 4 G 1 | 18 | 7,5 | 39,0 | 99,0 |
| 83674 | 5 G 1 | 18 | 8,4 | 48,0 | 132,0 |
| 83675 | 7 G 1 | 18 | 10,0 | 67,0 | 170,0 |
| 83676 | 12 G 1 | 18 | 12,5 | 115,0 | 285,0 |
| 83677 | 18 G 1 | 18 | 14,7 | 173,0 | 405,0 |
| 83678 | 25 G 1 | 18 | 18,0 | 240,0 | 570,0 |
| 83679 | 34 G 1 | 18 | 20,3 | 326,0 | 742,0 |
| 83680 | 41 G 1 | 18 | 22,4 | 394,0 | 885,0 |
| 83681 | 50 G 1 | 18 | 24,3 | 480,0 | 1071,0 |
| 83682 | 61 G 1 | 18 | 26,8 | 586,0 | 1265,0 |
| 83707 | 2 x 1,5 | 16 | 7,4 | 28,8 | 91,0 |
| 83683 | 3 G 1,5 | 16 | 8,0 | 43,0 | 110,0 |
| 83684 | 4 G 1,5 | 16 | 8,7 | 58,0 | 141,0 |
| 83685 | 5 G 1,5 | 16 | 9,8 | 72,0 | 167,0 |
| 83686 | 7 G 1,5 | 16 | 11,9 | 101,0 | 225,0 |
| 83687 | 12 G 1,5 | 16 | 14,5 | 173,0 | 361,0 |
| 83688 | 18 G 1,5 | 16 | 17,4 | 259,0 | 518,0 |
| 83689 | 25 G 1,5 | 16 | 21,3 | 360,0 | 730,0 |
| 83690 | 34 G 1,5 | 16 | 24,1 | 490,0 | 945,0 |
| 83691 | 41 G 1,5 | 16 | 26,2 | 591,0 | 1135,0 |
| 83692 | 50 G 1,5 | 16 | 28,8 | 720,0 | 1381,0 |
| 83693 | 61 G 1,5 | 16 | 31,5 | 878,0 | 1640,0 |
| 83708 | 2 x 2,5 | 14 | 9,1 | 48,0 | 125,0 |
| 83694 | 3 G 2,5 | 14 | 9,9 | 72,0 | 169,0 |
| 83695 | 4 G 2,5 | 14 | 11,0 | 96,0 | 209,0 |
| 83696 | 5 G 2,5 | 14 | 12,0 | 120,0 | 256,0 |
| 83697 | 7 G 2,5 | 14 | 14,6 | 168,0 | 340,0 |
| 83698 | 12 G 2,5 | 14 | 18,1 | 288,0 | 579,0 |
| 83699 | 18 G 2,5 | 14 | 22,1 | 432,0 | 851,0 |
| 83700 | 25 G 2,5 | 14 | 26,5 | 600,0 | 1175,0 |
| 83701 | 34 G 2,5 | 14 | 29,9 | 816,0 | 1529,0 |
| 83702 | 50 G 2,5 | 14 | 35,2 | 1200,0 | 2290,0 |
| 83703 | 61 G 2,5 | 14 | 38,4 | 1464,0 | 2724,0 |
