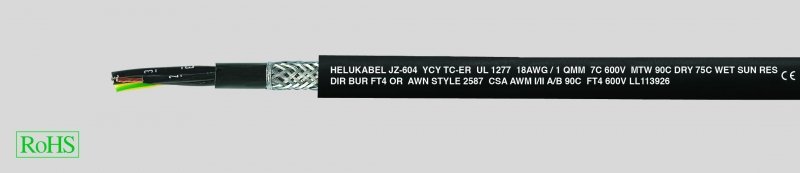

JZ 604-YCY TC TRAY CABLE PVC, силовой кабель, экранированный, для открытой прокладки, NFPA 79 Edition 2012, 90°C, 600В, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой PVC-кабель, экранированный,
в соответствии со стандартом
UL 1277 TRAY CABLE
Мультистандарт:
соответствует дополнительно следующим стандартам:
AWM-тип 2587 согл. станд. UL 758 (cUL ) и CSA тип TC FT4 согл. C22.2...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ 604-YCY TC TRAY CABLE PVC, силовой кабель, экранированный, для открытой прокладки, NFPA 79 Edition 2012, 90°C, 600В, ЭМС, с разметкой метража
-
Силовой PVC-кабель, экранированный,в соответствии со стандартомUL 1277 TRAY CABLE
-
Мультистандарт:соответствует дополнительно следующим стандартам:AWM-тип 2587 согл. станд. UL 758 (cUL) и CSA тип TC FT4 согл. C22.2 No 230, CSA C22.2 No 210.2 I/II A/B 90°C 600 В FT4
-
Температурный диапазонсухая средаподвижно от -5°C до +90°Cстационарно от -25°C до +90°Cвлажная средаподвижно от -5°C до +75°Cстационарно от -25°C до +75°C
- Номинальное напряжение в соответствии с UL 600 В
- Испытательное напряжение 3000 В
- Напряжение пробоя мин. 6000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгиба10х Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Сопротивление связимакс. 250 Ом/км
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,BS 6360 кл. 5 или IEC 60228 кл. 5
-
Специальная PVC-изоляция жил, класс 12 В по табл. 50.155 стандарта UL 1581,тип TFF в соответствии со станд. UL 62 (AWG 20-AWG 16),тип THHW в соответствии со станд. UL 83 (AWG 14)
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Специальная внутренняя PVC-оболочка, в соответствии со станд. UL 1277 табл. 11.2
- Экран из медной оплётки, лужёный, покрытие прибл. 85%
- Специальная внешняя PVC-оболочка, в соответствии со станд. UL 1277 табл. 11.2
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- УФ-устойчивый
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
-
Аналоги без экрана:JZ 604 TC TRAY CABLE
Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В для любых установок в производстве инструментов и промышленного оборудования предназначены для прокладки в сухой, влажной среде, на открытом воздухе, а также в трубах. Подходят для прокладки в земле и для открытого монтажа как в кабельных лотках, так и в промышленных установках.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 69804 | 3 G 16 | 6 | 25,2 | 653,0 | 1385,0 |
| 69805 | 4 G 16 | 6 | 27,8 | 807,0 | 1861,0 |
| 69806 | 5 G 16 | 6 | 31,2 | 940,0 | 2614,0 |
| 69807 | 7 G 16 | 6 | 34,5 | 1345,0 | 3211,0 |
| 69808 | 3 G 25 | 4 | 29,0 | 920,0 | 2455,0 |
| 69809 | 4 G 25 | 4 | 32,4 | 1169,0 | 2721,0 |
| 69810 | 5 G 25 | 4 | 34,2 | 1420,0 | 3490,0 |
| 69811 | 7 G 25 | 4 | 40,3 | 1921,0 | 4960,0 |
| 69812 | 3 G 35 | 2 | 32,4 | 1250,0 | 3130,0 |
| 69813 | 4 G 35 | 2 | 36,2 | 1680,0 | 4100,0 |
| 69814 | 5 G 35 | 2 | 40,5 | 2020,0 | 4921,0 |
| 69815 | 3 G 50 | 1 | 40,4 | 1887,0 | 4560,0 |
| 69816 | 4 G 50 | 1 | 45,5 | 2370,0 | 5761,0 |
| 69817 | 5 G 50 | 1 | 50,0 | 2880,0 | 7186,0 |
| 69818 | 3 G 70 | 2/0 | 47,1 | 2516,0 | 5580,0 |
| 69819 | 4 G 70 | 2/0 | 51,1 | 3257,0 | 7387,0 |
| 69820 | 5 G 70 | 2/0 | 56,0 | 4032,0 | 9290,0 |
| 69821 | 3 G 95 | 3/0 | 50,1 | 3086,0 | 8520,0 |
| 69822 | 4 G 95 | 3/0 | 55,0 | 4060,0 | 10200,0 |
| 69823 | 5 G 95 | 3/0 | 60,5 | 5244,0 | 13800,0 |
| 69824 | 3 G 120 | 4/0 | 54,0 | 4176,0 | 11090,0 |
| 69825 | 4 G 120 | 4/0 | 59,5 | 5231,0 | 13620,0 |
| 69826 | 5 G 120 | 4/0 | 64,5 | 6624,0 | 15420,0 |
