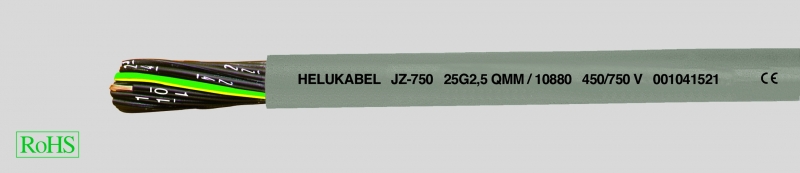

JZ-750, гибкий, с цифровой маркировкой жил, 750 В, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Кабель со специальной PVC-оболочкой
на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Оболочка идентична H05VV-F по VDE 0281 ч. 13 и IEC 60227/7 тип 227 IEC 75, без повышенной маслостойкости
Температурный диапазон
подвижно от -15...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-750, гибкий, с цифровой маркировкой жил, 750 В, с разметкой метража
-
Кабель со специальной PVC-оболочкойна основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
- Оболочка идентична H05VV-F по VDE 0281 ч. 13 и IEC 60227/7 тип 227 IEC 75, без повышенной маслостойкости
-
Температурный диапазонподвижно от -15 °C1) до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 450/750 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- 1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл.
- Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3/DIN EN 50363-3
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении.
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий там, где согласно расширенному международному стандарту задействованы PVC-оболочки с повышенным номинальным напряжением, например, в качестве измерительных и контрольных кабелей в станках, конвейерах, сталелитейном производстве и т.п. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 10800 | 2 x 0,5 | 5,7 | 9,6 | 48,0 | 20 |
| 10801 | 3 G 0,5 | 6,0 | 14,5 | 65,0 | 20 |
| 10802 | 4 G 0,5 | 6,8 | 20,0 | 81,0 | 20 |
| 10803 | 5 G 0,5 | 7,4 | 24,0 | 98,0 | 20 |
| 10804 | 7 G 0,5 | 8,3 | 34,0 | 123,0 | 20 |
| 10805 | 8 G 0,5 | 9,1 | 38,0 | 155,0 | 20 |
| 10806 | 10 G 0,5 | 10,0 | 48,0 | 180,0 | 20 |
| 10807 | 12 G 0,5 | 10,8 | 58,0 | 208,0 | 20 |
| 10808 | 14 G 0,5 | 11,7 | 67,0 | 248,0 | 20 |
| 10809 | 16 G 0,5 | 12,5 | 76,0 | 260,0 | 20 |
| 10810 | 18 G 0,5 | 13,2 | 87,0 | 285,0 | 20 |
| 10811 | 21 G 0,5 | 13,8 | 96,0 | 375,0 | 20 |
| 10812 | 25 G 0,5 | 15,5 | 118,0 | 400,0 | 20 |
| 10813 | 30 G 0,5 | 16,6 | 144,0 | 475,0 | 20 |
| 10814 | 40 G 0,5 | 18,7 | 192,0 | 590,0 | 20 |
| 10815 | 50 G 0,5 | 21,5 | 240,0 | 710,0 | 20 |
| 10816 | 61 G 0,5 | 23,0 | 293,0 | 880,0 | 20 |
| 10817 | 2 x 0,75 | 6,2 | 15,0 | 60,0 | 18 |
| 10818 | 3 G 0,75 | 6,5 | 22,0 | 78,0 | 18 |
| 10819 | 4 G 0,75 | 7,3 | 29,0 | 104,0 | 18 |
| 10820 | 5 G 0,75 | 8,0 | 36,0 | 116,0 | 18 |
| 10821 | 7 G 0,75 | 8,9 | 51,0 | 148,0 | 18 |
| 10822 | 8 G 0,75 | 9,6 | 58,0 | 160,0 | 18 |
| 10823 | 10 G 0,75 | 10,7 | 72,0 | 195,0 | 18 |
| 10824 | 12 G 0,75 | 11,6 | 87,0 | 248,0 | 18 |
| 10825 | 15 G 0,75 | 13,2 | 108,0 | 295,0 | 18 |
| 10826 | 18 G 0,75 | 14,1 | 130,0 | 346,0 | 18 |
| 10827 | 21 G 0,75 | 14,8 | 151,0 | 395,0 | 18 |
| 10828 | 25 G 0,75 | 16,6 | 180,0 | 505,0 | 18 |
| 10829 | 34 G 0,75 | 19,3 | 245,0 | 684,0 | 18 |
| 10830 | 41 G 0,75 | 20,9 | 296,0 | 780,0 | 18 |
| 10831 | 50 G 0,75 | 22,9 | 360,0 | 940,0 | 18 |
| 10832 | 61 G 0,75 | 24,5 | 440,0 | 1125,0 | 18 |
| 10833 | 2 x 1 | 6,6 | 20,0 | 80,0 | 17 |
| 10834 | 3 G 1 | 7,0 | 29,0 | 92,0 | 17 |
| 10835 | 3 x 1 | 7,0 | 29,0 | 92,0 | 17 |
| 10836 | 4 G 1 | 7,8 | 39,0 | 122,0 | 17 |
| 10837 | 4 x 1 | 7,8 | 39,0 | 122,0 | 17 |
| 10838 | 5 G 1 | 8,6 | 48,0 | 137,0 | 17 |
| 10839 | 7 G 1 | 9,5 | 68,0 | 186,0 | 17 |
| 10840 | 7 x 1 | 9,5 | 68,0 | 186,0 | 17 |
| 10841 | 8 G 1 | 10,3 | 77,0 | 240,0 | 17 |
| 10842 | 12 G 1 | 12,7 | 116,0 | 293,0 | 17 |
| 10843 | 14 G 1 | 13,4 | 134,0 | 340,0 | 17 |
| 10844 | 16 G 1 | 14,4 | 154,0 | 400,0 | 17 |
| 10845 | 18 G 1 | 15,1 | 173,0 | 437,0 | 17 |
| 10846 | 21 G 1 | 16,1 | 205,0 | 505,0 | 17 |
| 10847 | 25 G 1 | 18,0 | 240,0 | 606,0 | 17 |
| 10848 | 34 G 1 | 20,9 | 326,0 | 770,0 | 17 |
| 10849 | 41 G 1 | 22,6 | 394,0 | 880,0 | 17 |
| 10850 | 50 G 1 | 24,8 | 480,0 | 1400,0 | 17 |
| 10851 | 61 G 1 | 26,5 | 586,0 | 1450,0 | 17 |
| 10852 | 2 x 1,5 | 7,2 | 29,0 | 90,0 | 16 |
| 10853 | 3 G 1,5 | 7,8 | 43,0 | 120,0 | 16 |
| 10854 | 3 x 1,5 | 7,8 | 43,0 | 120,0 | 16 |
| 10855 | 4 G 1,5 | 8,5 | 58,0 | 150,0 | 16 |
| 10856 | 4 x 1,5 | 8,5 | 58,0 | 155,0 | 16 |
| 10857 | 5 G 1,5 | 9,6 | 72,0 | 177,0 | 16 |
| 10858 | 7 G 1,5 | 10,4 | 101,0 | 220,0 | 16 |
| 10859 | 8 G 1,5 | 11,4 | 115,0 | 248,0 | 16 |
| 10860 | 9 G 1,5 | 12,5 | 130,0 | 278,0 | 16 |
| 10861 | 12 G 1,5 | 14,1 | 173,0 | 364,0 | 16 |
| 10862 | 14 G 1,5 | 14,9 | 202,0 | 390,0 | 16 |
| 10863 | 16 G 1,5 | 16,0 | 230,0 | 490,0 | 16 |
| 10864 | 18 G 1,5 | 17,0 | 259,0 | 550,0 | 16 |
| 10865 | 21 G 1,5 | 18,0 | 302,0 | 670,0 | 16 |
| 10866 | 25 G 1,5 | 20,2 | 360,0 | 745,0 | 16 |
| 10867 | 32 G 1,5 | 22,6 | 461,0 | 810,0 | 16 |
| 10868 | 34 G 1,5 | 23,4 | 490,0 | 1010,0 | 16 |
| 10869 | 42 G 1,5 | 25,5 | 605,0 | 1115,0 | 16 |
| 10870 | 50 G 1,5 | 27,9 | 720,0 | 1430,0 | 16 |
| 10871 | 61 G 1,5 | 30,0 | 878,0 | 1750,0 | 16 |
| 10872 | 2 x 2,5 | 8,6 | 48,0 | 110,0 | 14 |
| 10873 | 3 G 2,5 | 9,3 | 72,0 | 190,0 | 14 |
| 10874 | 4 G 2,5 | 10,2 | 96,0 | 240,0 | 14 |
| 10875 | 5 G 2,5 | 11,4 | 120,0 | 270,0 | 14 |
| 10876 | 7 G 2,5 | 12,6 | 168,0 | 350,0 | 14 |
| 10877 | 12 G 2,5 | 16,9 | 288,0 | 600,0 | 14 |
| 10878 | 14 G 2,5 | 18,2 | 336,0 | 870,0 | 14 |
| 10879 | 18 G 2,5 | 20,4 | 432,0 | 1050,0 | 14 |
| 10880 | 25 G 2,5 | 24,4 | 600,0 | 1170,0 | 14 |
