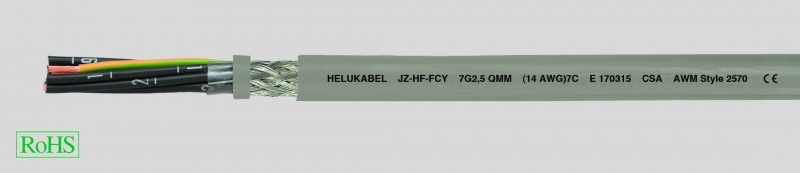

JZ-HF-FCY
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель для буксируемых цепей,
особо гибкий, в соответствии с UL/CSA AWM I/II A/B
Style 2570
Температурный диапазон
подвижно -5°C до +80°C
стационарно -40°C до +80°C
Номинальное напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-HF-FCY
-
Специальный PVC-кабель для буксируемых цепей,особо гибкий, в соответствии с UL/CSA AWM I/II A/BStyle 2570
-
Температурный диапазонподвижно -5°C до +80°Cстационарно -40°C до +80°C
-
Номинальное напряжениеVDE U0/U 300/500 ВUL/CSA 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 V
-
Сопротивление изоляциимин. 20 МОм x км
-
Мин. радиус изгибаподвижно 10xØ кабелястационарно 5xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл.5,BS 6360 кл.5 или IEC 60228 кл.5
-
Изоляция жил из спец. PVCсогласно UL-Std.1581
-
Маркировка жил в соотв. с DIN VDE 0293черные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила зеземления во внешнем повиве (во внешнем повиве (от 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Разделительная пленка над каждым повивом
- Экран в виде оплетки из луженой медной проволоки, покрытие прибл. 85%
-
Внешняя оболочка — специальный PVC компаунд TM5, в соответствии сDIN VDE 0207-363-4-1/ DIN EN 50363-4-1, согласно UL-Std.1581
- Цвет оболочки серый (RAL 7001)
- с разметкой метража
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
PVC самозатухающий и не распространяющий горение в соответствии сDIN VDE 0482-332-1-2,DIN EN 60332-1-2/ IEC 60332-1 DIN VDE 0472раздел 804, тип испытания B), UL VW-1, CSA FT1
- с низкой адгезионностью
- маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
аналоги без экрана:JZ-602 RCMULTISPEED® 500-PVC UL/CSA
Особо гибкий экранированный PVC-кабель для буксируемых цепей.Имеет сертификат UL/CSA. Используется для прокладки в сухих и влажных помещениях, но не на открытом воздухе, при свободном движении без растягивающих усилий. Подходит для эксплуатации в условиях переменных радиусов изгиба, в автоматических манипуляторах, роботах и инструментальном производстве. Кабели с экраном разработаны для бесперебойной передачи информационных сигналов для всех областей электроники, измерительной техники, систем управления и автоматического регулирования. В сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице подбора. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² |
AWG-Nr. | Außen-Ø ca. mm | Cu-Zahl kg / km | Gewicht ca. kg / km | Preis EUR / 100m Cu 150,- |
| 12908 | 2 x 0,5 | 20 | 6,0 | 35,0 | 46,0 | 97,00 |
| 12909 | 3 G 0,5 | 20 | 6,3 | 42,0 | 56,0 | 100,00 |
| 12910 | 4 G 0,5 | 20 | 6,8 | 47,0 | 64,0 | 110,00 |
| 12911 | 5 G 0,5 | 20 | 7,4 | 56,0 | 77,0 | 118,00 |
| 12912 | 7 G 0,5 | 20 | 8,5 | 69,0 | 104,0 | 125,00 |
| 12913 | 12 G 0,5 | 20 | 10,1 | 108,0 | 158,0 | 230,00 |
| 12914 | 18 G 0,5 | 20 | 11,7 | 145,0 | 229,0 | 244,00 |
| 12915 | 25 G 0,5 | 20 | 14,0 | 240,0 | 320,0 | 280,00 |
| 12916 | 2 x 0,75 | 19 | 6,4 | 40,0 | 59,0 | 99,00 |
| 12917 | 3 G 0,75 | 19 | 6,8 | 52,0 | 68,0 | 103,00 |
| 12918 | 4 G 0,75 | 19 | 7,3 | 60,0 | 82,0 | 115,00 |
| 12919 | 5 G 0,75 | 19 | 7,9 | 71,0 | 101,0 | 124,00 |
| 12920 | 7 G 0,75 | 19 | 9,2 | 91,0 | 150,0 | 200,00 |
| 12921 | 12 G 0,75 | 19 | 11,0 | 142,0 | 212,0 | 226,00 |
| 12922 | 18 G 0,75 | 19 | 13,0 | 212,0 | 305,0 | 287,00 |
| 12923 | 25 G 0,75 | 19 | 15,8 | 281,0 | 430,0 | 450,00 |
| 12924 | 2 x 1 | 18 | 6,8 | 50,0 | 71,0 | 103,00 |
| 12925 | 3 G 1 | 18 | 7,2 | 60,0 | 90,0 | 108,00 |
| 12926 | 4 G 1 | 18 | 7,8 | 71,0 | 114,0 | 118,00 |
| 12927 | 5 G 1 | 18 | 8,4 | 88,0 | 136,0 | 143,00 |
| 12928 | 7 G 1 | 18 | 9,8 | 111,0 | 169,0 | 225,00 |
| 12929 | 12 G 1 | 18 | 12,0 | 184,0 | 270,0 | 266,00 |
| 12930 | 18 G 1 | 18 | 14,2 | 260,0 | 385,0 | 319,00 |
| 12931 | 25 G 1 | 18 | 16,8 | 349,0 | 530,0 | 399,00 |
| 12932 | 2 x 1,5 | 16 | 7,3 | 63,0 | 88,0 | 109,00 |
| 12933 | 3 G 1,5 | 16 | 7,7 | 80,0 | 104,0 | 123,00 |
| 12934 | 4 G 1,5 | 16 | 8,4 | 97,0 | 136,0 | 155,00 |
| 12935 | 5 G 1,5 | 16 | 9,1 | 119,0 | 170,0 | 211,00 |
| 12936 | 7 G 1,5 | 16 | 10,7 | 147,0 | 221,0 | 233,00 |
| 12937 | 12 G 1,5 | 16 | 13,0 | 267,0 | 348,0 | 357,00 |
| 12938 | 18 G 1,5 | 16 | 15,5 | 374,0 | 489,0 | 527,00 |
| 12939 | 25 G 1,5 | 16 | 18,7 | 526,0 | 710,0 | 582,00 |
| 12940 | 3 G 2,5 | 14 | 9,1 | 144,0 | 177,0 | 140,00 |
| 12941 | 4 G 2,5 | 14 | 9,9 | 148,0 | 204,0 | 202,00 |
| 12942 | 7 G 2,5 | 14 | 13,0 | 255,0 | 340,0 | 270,00 |
| 12943 | 4 G 4 | 12 | 11,2 | 230,0 | 310,0 | 301,00 |
