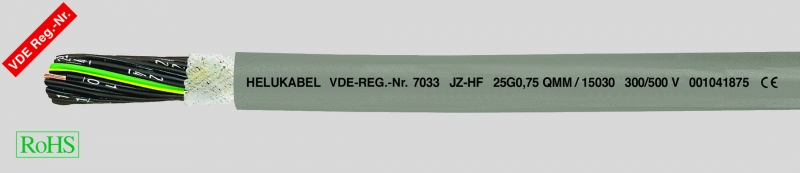

JZ-HF, гибкий, с цифровой маркировкой, для буксируемых цепей, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Kабель в специальной PVC-оболочке повышенной гибкости за счёт специальной конструкции
На основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
Температурный диапазон
подвижно от -10°C до +80°C
стационарно от -40 °C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ-HF, гибкий, с цифровой маркировкой, для буксируемых цепей, с разметкой метража
- Kабель в специальной PVC-оболочке повышенной гибкости за счёт специальной конструкции
- На основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -10°C до +80°Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с VDE 0295 кл. 6 графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил специальный PVC-материал Z 7225
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с VDE 0293
- Повивная скрутка жил с оптимальным шагом
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Каждый повив скрутки обмотан флисом
-
Оболочка из специального PVC-материала TM5 в соответствии сDIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472, часть 804, тип испытания B)
- Маслостойкий в соответствии с DIN VDE 0473-811-404
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
- Протестированы на пригодность в чистых помещениях на аналогах Дополнительную информацию см. в начале каталога
-
Аналоги с экраном:JZ-HF-CY
- По стандарту UL: MULTISPEED® 500-PVC UL/CSA
Используется в качестве гибкого PVC-кабеля управления для прокладки в сухих и влажных помещениях. Область применения данного кабеля: в станках и инструментах, в робототехнике и автоматизации производственных систем.
Применяется для буксируемых цепей при свободном перемещении без растяжений и других механических нагрузок.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 15001 | 2 x 0,5 | 5,0 | 9,6 | 46,0 | 20 |
| 15002 | 3 G 0,5 | 5,3 | 14,0 | 57,0 | 20 |
| 15003 | 4 G 0,5 | 5,7 | 19,0 | 70,0 | 20 |
| 15004 | 5 G 0,5 | 6,4 | 24,0 | 93,0 | 20 |
| 15005 | 7 G 0,5 | 7,5 | 34,0 | 127,0 | 20 |
| 15090 | 7 x 0,5 | 7,5 | 34,0 | 127,0 | 20 |
| 15006 | 10 G 0,5 | 9,1 | 48,0 | 161,0 | 20 |
| 15007 | 12 G 0,5 | 9,2 | 58,0 | 177,0 | 20 |
| 15008 | 14 G 0,5 | 9,8 | 67,0 | 213,0 | 20 |
| 15009 | 16 G 0,5 | 10,3 | 77,0 | 260,0 | 20 |
| 15010 | 18 G 0,5 | 11,1 | 86,0 | 284,0 | 20 |
| 15011 | 20 G 0,5 | 11,6 | 96,0 | 318,0 | 20 |
| 15012 | 25 G 0,5 | 13,4 | 120,0 | 363,0 | 20 |
| 15013 | 30 G 0,5 | 13,7 | 144,0 | 432,0 | 20 |
| 15014 | 34 G 0,5 | 15,0 | 163,0 | 487,0 | 20 |
| 15015 | 36 G 0,5 | 15,0 | 173,0 | 518,0 | 20 |
| 15016 | 42 G 0,5 | 16,1 | 202,0 | 575,0 | 20 |
| 15017 | 50 G 0,5 | 17,9 | 240,0 | 675,0 | 20 |
| 15018 | 61 G 0,5 | 19,6 | 290,0 | 829,0 | 20 |
| 15019 | 2 x 0,75 | 5,4 | 14,4 | 58,0 | 18 |
| 15020 | 3 G 0,75 | 5,7 | 22,0 | 73,0 | 18 |
| 15021 | 4 G 0,75 | 6,4 | 29,0 | 77,0 | 18 |
| 15022 | 5 G 0,75 | 7,0 | 36,0 | 119,0 | 18 |
| 15023 | 7 G 0,75 | 8,3 | 50,0 | 165,0 | 18 |
| 15024 | 10 G 0,75 | 10,1 | 72,0 | 216,0 | 18 |
| 15025 | 12 G 0,75 | 10,2 | 86,0 | 247,0 | 18 |
| 15026 | 14 G 0,75 | 10,9 | 101,0 | 284,0 | 18 |
| 15027 | 16 G 0,75 | 11,5 | 115,0 | 320,0 | 18 |
| 15028 | 18 G 0,75 | 12,1 | 130,0 | 356,0 | 18 |
| 15029 | 20 G 0,75 | 12,8 | 144,0 | 453,0 | 18 |
| 15030 | 25 G 0,75 | 14,9 | 180,0 | 498,0 | 18 |
| 15031 | 30 G 0,75 | 15,2 | 216,0 | 510,0 | 18 |
| 15032 | 34 G 0,75 | 16,6 | 245,0 | 550,0 | 18 |
| 15033 | 36 G 0,75 | 16,6 | 259,0 | 570,0 | 18 |
| 15034 | 42 G 0,75 | 18,1 | 302,0 | 600,0 | 18 |
| 15035 | 50 G 0,75 | 20,0 | 360,0 | 700,0 | 18 |
| 15036 | 61 G 0,75 | 22,1 | 432,0 | 820,0 | 18 |
| 15091 | 65 G 0,75 | 22,7 | 439,0 | 841,0 | 18 |
| 15037 | 2 x 1 | 5,7 | 19,0 | 65,0 | 17 |
| 15038 | 3 G 1 | 6,0 | 29,0 | 84,0 | 17 |
| 15039 | 4 G 1 | 6,8 | 38,0 | 113,0 | 17 |
| 15040 | 5 G 1 | 7,4 | 48,0 | 137,0 | 17 |
| 15041 | 7 G 1 | 8,8 | 67,0 | 192,0 | 17 |
| 15042 | 10 G 1 | 10,7 | 96,0 | 251,0 | 17 |
| 15043 | 12 G 1 | 10,8 | 115,0 | 295,0 | 17 |
| 15044 | 14 G 1 | 11,6 | 134,0 | 337,0 | 17 |
| 15045 | 16 G 1 | 12,2 | 154,0 | 379,0 | 17 |
| 15046 | 18 G 1 | 13,0 | 173,0 | 420,0 | 17 |
| 15047 | 20 G 1 | 13,6 | 192,0 | 480,0 | 17 |
| 15048 | 25 G 1 | 15,8 | 240,0 | 600,0 | 17 |
| 15049 | 30 G 1 | 16,4 | 288,0 | 695,0 | 17 |
| 15050 | 34 G 1 | 17,8 | 326,0 | 777,0 | 17 |
| 15051 | 36 G 1 | 17,8 | 346,0 | 825,0 | 17 |
| 15052 | 41 G 1 | 19,3 | 403,0 | 926,0 | 17 |
| 15214 | 42 G 1 | 19,3 | 403,0 | 948,0 | 17 |
| 15053 | 50 G 1 | 21,2 | 480,0 | 1092,0 | 17 |
| 15092 | 61 G 1 | 23,7 | 586,0 | 1204,0 | 17 |
| 15054 | 65 G 1 | 24,4 | 624,0 | 1400,0 | 17 |
| 15055 | 2 x 1,5 | 6,4 | 29,0 | 91,0 | 16 |
| 15056 | 3 G 1,5 | 6,8 | 43,0 | 117,0 | 16 |
| 15057 | 4 G 1,5 | 7,4 | 58,0 | 147,0 | 16 |
| 15058 | 5 G 1,5 | 8,3 | 72,0 | 181,0 | 16 |
| 15059 | 7 G 1,5 | 9,9 | 101,0 | 273,0 | 16 |
| 15060 | 10 G 1,5 | 11,9 | 144,0 | 344,0 | 16 |
| 15061 | 12 G 1,5 | 12,1 | 173,0 | 391,0 | 16 |
| 15062 | 14 G 1,5 | 12,9 | 202,0 | 457,0 | 16 |
| 15063 | 16 G 1,5 | 13,6 | 230,0 | 523,0 | 16 |
| 15064 | 18 G 1,5 | 14,5 | 259,0 | 590,0 | 16 |
| 15065 | 20 G 1,5 | 15,2 | 288,0 | 650,0 | 16 |
| 15066 | 25 G 1,5 | 17,8 | 360,0 | 801,0 | 16 |
| 15067 | 30 G 1,5 | 18,2 | 432,0 | 958,0 | 16 |
| 15068 | 34 G 1,5 | 19,7 | 490,0 | 1084,0 | 16 |
| 15069 | 36 G 1,5 | 19,7 | 518,0 | 1135,0 | 16 |
| 15070 | 42 G 1,5 | 21,5 | 605,0 | 1290,0 | 16 |
| 15071 | 50 G 1,5 | 23,7 | 720,0 | 1521,0 | 16 |
| 15072 | 60 G 1,5 | 25,3 | 864,0 | 1885,0 | 16 |
| 15215 | 61 G 1,5 | 26,2 | 878,0 | 1916,0 | 16 |
| 15216 | 65 G 1,5 | 27,2 | 936,0 | 1994,0 | 16 |
| 15073 | 2 x 2,5 | 7,7 | 43,0 | 130,0 | 14 |
| 15074 | 3 G 2,5 | 8,4 | 72,0 | 160,0 | 14 |
| 15075 | 4 G 2,5 | 9,1 | 96,0 | 200,0 | 14 |
| 15076 | 5 G 2,5 | 10,2 | 120,0 | 268,0 | 14 |
| 15077 | 7 G 2,5 | 12,2 | 168,0 | 357,0 | 14 |
| 15078 | 10 G 2,5 | 15,0 | 240,0 | 486,0 | 14 |
| 15079 | 12 G 2,5 | 15,2 | 288,0 | 572,0 | 14 |
| 15080 | 14 G 2,5 | 16,1 | 336,0 | 612,0 | 14 |
| 15081 | 16 G 2,5 | 17,2 | 384,0 | 702,0 | 14 |
| 15082 | 18 G 2,5 | 18,1 | 432,0 | 800,0 | 14 |
| 15083 | 20 G 2,5 | 19,2 | 480,0 | 920,0 | 14 |
| 15084 | 25 G 2,5 | 22,5 | 600,0 | 1100,0 | 14 |
| 15085 | 30 G 2,5 | 23,5 | 720,0 | 1400,0 | 14 |
| 15086 | 34 G 2,5 | 25,2 | 816,0 | 1500,0 | 14 |
| 15087 | 36 G 2,5 | 25,2 | 864,0 | 1600,0 | 14 |
| 15088 | 42 G 2,5 | 27,4 | 1008,0 | 1800,0 | 14 |
| 15089 | 50 G 2,5 | 30,0 | 1200,0 | 2100,0 | 14 |
| 15142 | 3 G 4 | 10,4 | 115,0 | 221,0 | 12 |
| 15143 | 4 G 4 | 11,4 | 154,0 | 260,0 | 12 |
| 15144 | 5 G 4 | 12,7 | 192,0 | 318,0 | 12 |
| 15145 | 4 G 6 | 13,3 | 230,0 | 392,0 | 10 |
| 15146 | 5 G 6 | 14,5 | 288,0 | 481,0 | 10 |
| 15147 | 4 G 10 | 17,7 | 384,0 | 642,0 | 8 |
| 15148 | 5 G 10 | 19,7 | 480,0 | 780,0 | 8 |
| 15149 | 4 G 16 | 20,8 | 614,0 | 926,0 | 6 |
| 15150 | 5 G 16 | 23,3 | 768,0 | 1135,0 | 6 |
