кабель для робота-погрузчика барабанный, PUR

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики Температурный диапазон подвижно от -20 °C до +80 °C Номинальное напряжение жилы управления 300/500 В питающие жилы 0,6/1 кВ Тестовое переменное напряжение (50 Гц) жилы управления 1500 В питающие...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — кабель для робота-погрузчика барабанный, PUR

Технические характеристики

Температурный диапазон

подвижно от -20 °C до +80 °C
Номинальное напряжение

жилы управления 300/500 В

питающие жилы 0,6/1 кВ
Тестовое переменное напряжение

(50 Гц)

жилы управления 1500 В

питающие жилы 4000 В
Минимальный радиус изгиба

для подвижного применения

пр. 15x Ø кабеля

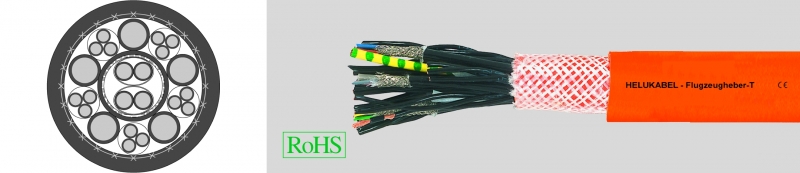

Строение

Арт. № 70736

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 и IEC 60228 кл. 6
Жилы питания (4 мм²) и

жилы управления (0,75 мм²)

— изоляция жил: специальный гибкий при низких температурах PVC-материал

— маркировка жил: цифровая 4 мм² № № 1-5 + 0,75 мм² N№ № № 6-20
Пара передачи данных (0,34 мм²)

— PE-изоляция

— маркировка в соответствии с DIN 47100

— парная скрутка

— экран из пленки

— экранирование оплеткой из луженой медной проволоки, покрытие пр. 85%

— внутр. оболочка из спец. гибкого при низких температурах PVC
Жилы скручены с элементами
Внутр. оболочка из спец. гибкого при низких температурах PVC
Внешняя PUR-оболочка с интегрированным защитным экраном
Цвет оболочки – серый (RAL 7001)

Арт. № 77548

Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 и IEC 60228 кл. 6
Жилы питания (2,5 мм²) и

Жилы управления (1 мм²)

— изоляция жил TPE-E

— маркировка жил: цифровая

— желто-зеленая жила заземления
Пара передачи данных (0,34 мм²)

— PE-изоляция

— маркировка в соответствии с DIN 47100

— парная скрутка

— экран из кашир. алюминием пленки

— экранирование оплеткой из луженой медной проволоки, покрытие пр. 85%

— внутр. оболочка из спец. гибкого при низких температурах PVC
Жилы и пары скручены
Внешняя PUR-оболочка с интегрированным защитным экраном
Цвет оболочки – оранжевый (RAL 2003)

Свойства

PUR-оболочка с низким коэффициентом трения, не распространяющая горение, устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам

Применение

Этот гибридный кабель, созданный для авиационной промышленности, содержит жилы для электропитания, жилы управления и жилы для позиционных лазерных систем. Используется для управления и контроля за роботом-погрузчиком. Например, при погрузке узлов самолета в большегрузном транспортном самолете. Арт. № 77548разработан для аналогичной функции – грузового подъемника при сборке самолетов.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x номинальное сечение, мм²	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км	AWG-номер
70736	5 x 4 + 5 x 3 G 0,75 + 2 x 2 x 0,34	25,6	390,0	600,0	12
77548	5 x 2,5 + 18 G 1,0 + 4 x 2 x 0,34	27,0	461,0	750,0	14
