Кабель для сервоприводов SAB Broeckskes серии SL 851 C с оболочкой из ПВХ — SL 851 C представляет собой соединительный кабель с оболочкой из полиэтилена и ПВХ для сервоприводов с общим медным экраном. Он рекомендуется для использования в автоматизации, управлении и проектировании изделий, строительстве машин и промышленных установок, автомобилестроении, в системах привода, а также в качестве кабеля питания между частотным преобразователем и серводвигателем. Этот кабель может использоваться для применения в частотных преобразователях, двигателях с изменяемой скоростью, промышленных приводах и особенно если требуются повышенные характеристики ЭМС в различных областях промышленности.Кабель может использоваться при среднем механическом напряжении для стационарных установок, а также в гибких применениях без растягивающих усилий и без ограничения движения без принудительного перемещения в сухих или влажных условиях и во взрывоопасных зонах. Он, как правило, не должен использоваться для наружного применения. Однако в редких случаях допустимо, если кабель закреплен и защищен от солнечного излучения.Отрасли применения: климатические технологии, пищевая промышленность, производство бумаги и стали, металлообработка и машиностроение. Из-за низкой общей емкости этот кабель обеспечивает более эффективную передачу мощности, чем обычные кабели из ПВХ. Электромагнитные воздействия настолько невелики, насколько это возможно благодаря низкому импедансу передачи.

Технические характеристики кабеля SAB Broeckskes серии SL 851 C с оболочкой из ПВХ:

• Внешний диаметр: 10,7-37,0 мм
• Диаметр проводника (Сечение): 1,5-50 mm²
• Количество токопроводящих жил: 4 шт.
• Номинальное напряжение: Uo / U 0,6 / 1 кВ
• Пиковое рабочее напряжение: в трехфазном токе и однофазный ток: Uo / U 0,7 / 1,2 кВ, в токе D.C.: Uo / U 0,9 / 1,8kV, пиковое значение переменного тока: U ^ 1,7 кВ
• Испытательное напряжение: 4000 В жила / экран 2500 В
• Минимум радиус изгиба: ≤ 12 мм фиксированная прокладка: 5 x d, ≤ 12 мм гибкое применение: 10 x d, > 12 мм до ≤ 20 мм фиксированная прокладка: 7,5 x d, > 12 мм до ≤ 20 мм гибкое применение: 15 x d, > 20 мм фиксированная прокладка: 10 x d, > 20 мм гибкое применение: 20 x d
• Радиационная стойкость: 8 x 10 ^ 7 кДж / кг
• Температурный диапазон: фиксированная прокладка: -30 / + 70 ° C, гибкое применение: -15 / + 70 ° C
• Пожаробезопасность: огнестойкий и самозатухающий в соотв. с IEC 60332-1-2, EN 60332-1-2
• Устойчивость к маслам: соотв. внутреннему стандарту
• Устойчивость к хим.веществам: Технические данные
• Отсутствие вредных веществ соотв. директиве RoHS Европейского Союза

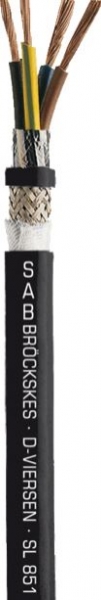

Структура кабеля SAB Broeckskes серии SL 851 C с оболочкой из ПВХ:

• Проводник: нелуженые медные жилы в соотв. с IEC 60228, EN 60228, VDE 0295, класс 5
• Изоляция: PE L / MD в соотв. с VDE 0819 часть 103
• Цветовой код: цветной в соотв. с HD 308 (VDE 0293 часть 308) и зелено-желтая жила заземления
• Скрутка: в слоях
• Обмотка: Алюминиевая фольга и волокно
• Экран: луженая медная оплетка
• Материал оболочки: специальный ПВХ
• Цвет оболочки: черный (RAL 9005)

Свойства кабеля SAB Broeckskes серии SL 851 C с оболочкой из ПВХ:

• низкий импеданс передачи поверхности
• низкая емкость
• очень хорошие характеристики ЭМС
• Утверждение EAC
