Кабель экранированная витая пара (SFTP), 4 пары, многожильный (stranded/patch), внутренний (indoor) SFTP4-C5E-PATCH-XX SFTP4-C5E-PATCH-W24-GY

Производитель — HYPERLINE

Оценка (средняя 5)

1 - Внешняя оболочка 2 - Экран-сетка 3 - Дренажный провод 4 - Экран-фольга 5 - Витая пара patch Спецификация Соответствует стандартам ANSI/TIA/EIA-568B.2 Класс пожарной безопасности СМ Кабель соответствует стандарту пожарной безопасности UL...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Кабель экранированная витая пара (SFTP), 4 пары, многожильный (stranded/patch), внутренний (indoor) SFTP4-C5E-PATCH-XX SFTP4-C5E-PATCH-W24-GY

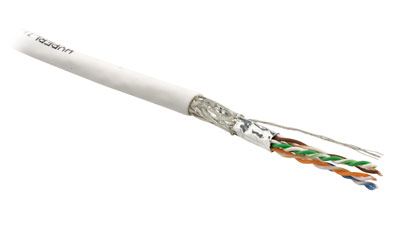

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара patch

Спецификация
Соответствует стандартам ANSI/TIA/EIA-568B.2
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581

Описание
Экранированный медный кабель, 4 пары, категория 5e, многожильный
Экран: алюминиевая фольга и проволочная оплетка из луженой меди
Кабель подходит для горизонтальной прокладки в локальных сетях

Материалы
Проводник: проволока из отожженной электролитической меди, многожильный
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Экран из алюминиевой ленты, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм, и проволочная оплетка из 16 луженых медных проволок

Технические характеристики

Количество пар: 4 пары
Диаметр проводника: 0,48 мм (26 AWG) (SFTP4-C5E-PATCH-XX)
Диаметр проводника: 0,61 мм (24 AWG) (SFTP4-C5E-PATCH-W24-GY)
Количество и диаметр жил: 7 х 0,16 мм (SFTP4-C5E-PATCH-XX)
Количество и диаметр жил: 7 х 0,203 мм (SFTP4-C5E-PATCH-W24-GY) (Справочные таблицы по AWG)
Диаметр проводника с оболочкой:
0,93 ± 0,02 мм (SFTP4-C5E-PATCH-XX)
1,10 ± 0.05 мм (SFTP4-C5E-PATCH-W24-GY)
Внешний диаметр (размер) кабеля:
5,6 ± 0,2 мм (SFTP4-C5E-PATCH-XX)
6,5 ± 0,3 мм (SFTP4-C5E-PATCH-W24-GY)
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Удлинение жилы: не менее 14%
Диаметр дренажного провода: 0,5 мм
Рабочая температура: –20°C – +75°C
Вес 1 км кабеля: 38 кг
Стандартная упаковка: 305 м

Электрические характеристики

Частота, МГц	RL		Затухание, дБ		NEXT, дБ	PSNEXT, дБ	ELFEXT, дБ	PSELFEXT, дБ
Частота, МГц	26 AWG	24 AWG	26 AWG	24 AWG	NEXT, дБ	PSNEXT, дБ	ELFEXT, дБ	PSELFEXT, дБ
0,772			1,8	2,2	67,0	64,0
1,0	20,0	20,0	2,0	2,4	65,3	62,3	63,8	60,8
4,0	23,0	20,6	4,0	4,8	56,3	53,3	51,7	48,7
8,0	24,5	20,9	5,8	6,9	51,8	48,8	45,7	42,7
10,0	25,0	25,0	6,5	7,7	50,3	47,3	43,8	40,8
16,0	25,0	25,0	8,2	9,9	47,3	44,3	39,7	36,7
20,0	25,0	25,0	9,3	11,1	45,8	42,8	37,7	34,7
25,0	24,3	24,2	10,4	12,5	44,3	41,3	35,8	32,8
31,25	23,6	23,3	11,7	14,1	42,9	39,9	33,9	30,9
62,5	21,5	20,7	17,0	20,4	38,4	35,4	27,8	24,8
100,0	20,1	19,0	22,0	26,4	35,3	32,3	23,8	20,8

Максимальное сопротивление проводника при температуре 20°С	9.38 Ом/100 м
Дисбаланс сопротивления	5%
Емкостной дисбаланс пары по отношению к земле	330 пФ/100м
Сопротивление на частоте 0.772-100 МГц	85-115 Ом
Максимальная рабочая емкость	5.6 нФ/м
Проба на искру	2.5 кВ

Информация для заказа:

SFTP4-C5E-PATCH-XX	Кабель экранированная витая пара (SFTP), 4 пары, категория 5e, 26 AWG, многожильный (stranded/patch), внутренний (INDOOR)
SFTP4-C5E-PATCH-W24-GY	Кабель экранированная витая пара (SFTP), 4 пары, категория 5e, 24 AWG, многожильный (stranded/patch), внутренний (INDOOR)

XX – цвет оболочки кабеля: GY - серый, WH - белый
