Кабель экранированная витая пара (SSTP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (indoor) SSTP4-C6-PATCH-INDOOR
Производитель —
Оценка (средняя 5)

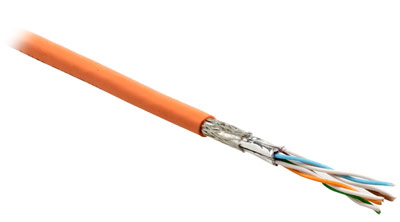

1 - Внешняя оболочка
2 - Экран-сетка
3 - Экран-фольга
4 - Витая пара patch
Спецификация
Соответствует стандартам IEC 61156-5, ISO/IEC 11801 и TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель экранированная витая пара (SSTP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (indoor) SSTP4-C6-PATCH-INDOOR
|
1 - Внешняя оболочка 2 - Экран-сетка 3 - Экран-фольга 4 - Витая пара patch |
Соответствует стандартам IEC 61156-5, ISO/IEC 11801 и TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 6, многожильный
4 пары индивидуально экранированны алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводник: проволока из отожженной электролитической меди, многожильный
Изоляция жил: полиолефин
Внешняя оболочка: огнестойкий ПВХ (FR-PVC)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары и проволочная оплетка, плотность покрытия не менее 55%
Технические характеристики
- Количество пар: 4 пары
- Диаметр проводника: 0,48 мм (26 AWG)
(Справочные таблицы по AWG) - Площадь сечения проводника: 0,142 мм2
- Количество и диаметр жил: 7 х 0,16 мм
- Диаметр проводника с оболочкой: 0,98 мм
- Внешний диаметр (размер) кабеля: 6,4 мм
- Толщина внешней оболочки: 0,4 мм
- Минимальный радиус изгиба: 30 мм
- Удлинение жилы: не менее 14%
- Рабочая температура: –30°C – +70°C
- Вес 1 км кабеля: 44 кг
- Стандартная упаковка: 500 м
| Частота, МГц | Затухание 20°C, дБ/100м | PSNEXT, дБ | NEXT, дБ | RL, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | Тип. знач. | Кат. 6 | |
| 1 | 3.0 | 3.1 | 90.0 | 72.3 | 93.0 | 75.3 | 22.0 | 20.0 | 90.0 | 65.0 | 93.0 | 68.0 |
| 4 | 5.6 | 5.8 | 85.0 | 63.3 | 88.0 | 66.3 | 25.0 | 23.0 | 90.0 | 53.0 | 93.0 | 56.0 |
| 10 | 8.7 | 9.0 | 85.0 | 57.3 | 88.0 | 60.4 | 28.0 | 25.0 | 80.0 | 45.0 | 83.0 | 48.0 |
| 20 | 12.4 | 12.8 | 85.0 | 52.8 | 88.0 | 55.8 | 28.0 | 25.0 | 80.0 | 39.0 | 83.0 | 42.0 |
| 30 | 15.3 | 15.8 | 85.0 | 50.1 | 88.0 | 53.1 | 27.0 | 23.8 | 70.0 | 35.5 | 73.0 | 38.5 |
| 100 | 29.0 | 29.9 | 80.0 | 42.3 | 83.0 | 45.3 | 24.0 | 21.1 | 63.0 | 25.0 | 66.0 | 28.0 |
| 150 | 36.2 | 37.4 | 80.0 | 39.7 | 83.0 | 42.7 | 22.0 | 18.8 | 60.0 | 21.5 | 63.0 | 24.5 |
| 200 | 42.5 | 43.8 | 80.0 | 37.8 | 83.0 | 40.8 | 21.0 | 18.0 | 58.0 | 19.0 | 61.0 | 22.0 |
| 250 | 48.2 | 49.7 | 77.0 | 36.3 | 80.0 | 39.3 | 20.0 | 17.3 | 55.0 | 17.0 | 58.0 | 20.0 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление на частоте 1-250 МГц | 100±15 Ом |
| Сопротивление связи на частоте |
5 м0м/м максимум |
| Емкостной дисбаланс | 1,2 пФ/м максимум |
| Максимальное напряжение | 30 В RMS |
| Диэлектрическая прочность | 700 В/1мин |
| Полное сопротивление | 5 ГОм/км максимум |
| Скорость распространения | 77-80% |
| Максимальная задержка распространения на частоте |
5.7 нс/м |
| Максимальная задержка распространения на частоте 10 МГц | 5.4 нс/м |
| Максимальная задержка распространения на частоте 250 МГц | 5.3 нс/м |
| Максимальное отклонение задержки распространения | 35 нс/100м |
Информация для заказа:
| Кабель экранированная витая пара (SSTP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (INDOOR) |
