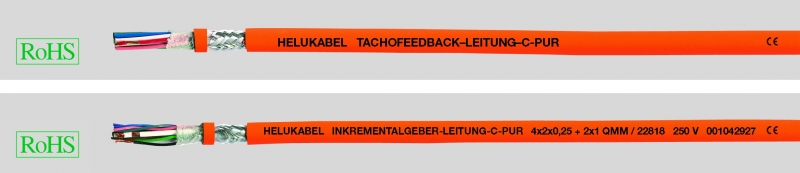

Tachofeedback-Cable-C-PUR, Incremental-C-PUR, кабель для буксируемых цепей, ЭМС, с разметкой метража
Кабель Inkrementalgeber C-PUR
Производитель —
Оценка (средняя 5)
Технические характеристики
Изоляция жил и оболочки – TPE-E/PUR-компаунд
Температурный диапазон
подвижно от -30 °C до +80 °C
стационарно от -50 °C до +80 °C
Номинальное напряжение
Кабель Tachofeedback C-PUR = 450 В
Кабель Incremental feedback...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель Inkrementalgeber C-PUR
- Изоляция жил и оболочки – TPE-E/PUR-компаунд
-
Температурный диапазонподвижно от -30 °C до +80 °Cстационарно от -50 °C до +80 °C
-
Номинальное напряжениеКабель Tachofeedback C-PUR = 450 ВКабель Incremental feedback C-PUR = 250 В
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно пр. 10x Ø кабелястационарно пр. 5x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
- Изоляция жил – TPE-материал
-
Цветовой кодКабель Tachofeedback:синий, белый, красный, розовый, зеленый, желтый, коричневый, черный, серыйКабель Incremental feedback C-PUR:коричневый, зеленый/светло-коричневый, черный/красный, белый, фиолетовый/синий, розовый/серый
- Жилы или пары скручены с оптимальным шагом (пары для артикула 22818)
- Обмотка из флиса
- Дренажный проводник
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PUR- (полиуретановый) материал, матовая поверхность
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя оболочка – специальный PUR-материал, с низким коэффициентом трения и не распространяющий горение
-
Стойкость кмаслам и смазкамкислотам и щелочамгидравлическим жидкостямкислороду и озонуУФ-излучениюгидролизумикробамвоздействию водыатмосферным явлениям
- Устойчивость к истиранию, порезам и на разрыв
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях следует соблюдать инструкцию по монтажу
Эти два кабеля выполняют разные функции при управлении серводвигателями. Кабель Tachofeedback (обратной связи) служит для регулирования частоты вращения двигателя и измеряет действительные значения. Кабель Incremental feedback (для определения положения и перемещения серводвигателей) используется в качестве гибкого кабеля для тахометров, тормозов и датчиков. Следует применять при высоких механических нагрузках в приборо-, машиностроении и производстве управляющей техники в сухих и влажных помещениях. Предназначен, прежде всего, для непрерывной работы в буксируемых цепях, промышленных роботах и манипуляторах, поскольку обеспечивает бесперебойную передачу данных и сигналов. Имеются дополнительные жилы для электропитания соответствующих элементов. Экранирующая оплетка гарантирует надежную передачу сигналов. За счет оптимальной структуры и использования специально разработанных материалов изоляции и оболочки достигается оптимальное функционирование, длительный срок службы, а также отличное соотношение цены и качества.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 22818 | (4 x 2 x 0,25 + 2 x 1,0) | 8,8 | 65,2 | 105,0 | 24 |
