Кабель Mobile для внутреннего и внешнего использования
Производитель —
Оценка (средняя 5)
Применение
Кабели серии Mobile подходят для многократного сгибания (сматывания, разматывания и наматывания на катушки).
Поддерживает передачу данных по сетям стандарта FDDI, Gigabith Ethernet и ATM.
Прост в установке. Не рекомендуется для непосредственной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель Mobile для внутреннего и внешнего использования
Применение
Характерные особенности

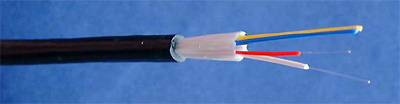

Конструкция кабеля согласно IEC 60794
1 - Огрунтованное оптоволокно Ø280±15 мкм.
2 - Плотный буфер (tight buffer) Ø0.9±0.1 мм.
Оптические волокна в плотном буфере имеют индивидуальную окраску:
белый - красный - синий - желтый - зеленый - фиолетовый - коричневый - черный.
3 - Кевларовые нити для усиления прочности и продольной водонепроницаемости.
4 - Пористая лента.
5 - Оранжевая или черная полиуретановая оболочка.
Маркировка: BELDEN OFC - MOBILE CABLE - "количество и тип волокон" + дата, метраж, P/N.
Механические характеристики
| Кол-во волокон | 4 | 6 | 8 |
| Ø кабеля номинальный, мм | 5.8 | 6.3 | 7.0 |
| Усилие на разрыв, Н | 800 | 950 | 1100 |
| Устойчивость к возгоранию, кДж/м | 580 | 725 | 890 |
| Вес, кг/км | 31 | 38 | 47 |
Оптические характеристики многомодового (ММ) оптоволкна согласно IEC 60793
| Тип волокон | Размер, мкм | Длина волны, нм | Затухание (среднее/макс.), дБ/км | Полоса пропускания, МГц*км | Рабочие хар-ки Ethernet, м | Коэф-т преломления | |
| 1GbE | 10GbE | ||||||
| 62.5/125 OM1 |
62.5±2.5 125±1 |
850 1300 |
3.0/3.2 0.7/0.9 |
>200 >600 |
275 550 |
33 - |
1.495 1.490 |
| 50/125 OM2 |
50±2.5 125±1 |
850 1300 |
2.6/2.8 0.6/0.9 |
>600 >1200 |
550 550 |
82 - |
1.481 1.476 |
| 50/125 OM2e |
50±2.5 125±1 |
850 1300 |
2.6/2.8 0.6/0.9 |
>600 >1200 |
750 2000 |
110 - |
1.481 1.476 |
| 50/125 OM3 |
50±2.5 125±1 |
850 1300 |
2.6/2.8 0.6/0.9 |
>1500 >500 |
900 550 |
300 - |
1.482 1.477 |
Оптические характеристики одномодового (SM) оптоволкна согласно ITU-G.652B
| Тип волокна | Размер, мкм | Длина волны, нм | Затухание (среднее/макс.), дБ/км | Дисперсия, пс/(нм*км) | PMD, пс/км1/2 | Коэф-т преломления |
| 9/125 | 9.2±0.4 125±0.5 |
1310 1550 |
0.35/0.5 0.21/0.3 |
<3.5 <18 |
- <0.2 |
1.467 1.467 |
Технические характеристики
| Температура транспортировки/хранения монтажа рабочая |
согласно IEC 60794-1-2-F1 -30~+70°C -5~+50°C -30~+70°C |
только вторичное покрытие вторичное+первичное покрытие |
<10 см <10 мм |
| Водонепроницаемость | согласно IEC 60794-1-2-F5 |
| Усилие на разрыв | согласно IEC 60794-1-2-E1 см. таблицу с механическими характеристиками |
| Раздавливающая нагрузка на кабель плотный буфер кабель |
согласно IEC 60794-1-2-E3 <4 000 Н/м <4 000 Н/м |
| Радиус изгиба волокон и буфера прокладка/рабочий режим |
>25 мм |
| Радиус изгиба кабеля статический динамический |
согласно IEC 60794-1-2-E11 - 15xØ согласно IEC 60794-1-2-E6 - 20xØ |
| Количество сгибаний кабеля | согласно IEC 60794-1-2-E6 <500 000 |
| Пожароустойчивость | согласно IEC 60332-2 |
Рекомендации по прокладке кабеля
Информация для заказа
| Кол-во волокон | SM 9/125 | MM 50/125 | MM 62.5/125 | Длина, ±100 м | ||
| OS1 | OM2 | OM2e | OM3 | OM1 | ||
| 4 | GMMT904 | GMMT204 | GMMT404 | GMMT304 | GMMT104 | 2100 |
| 6 | GMMT906 | GMMT206 | GMMT406 | GMMT306 | GMMT106 | 2100 |
| 8 | GMMT908 | GMMT208 | GMMT408 | GMMT308 | GMMT108 | 2100 |
Вы можете заказать оконцовку оптоволоконного кабеля здесь>>
