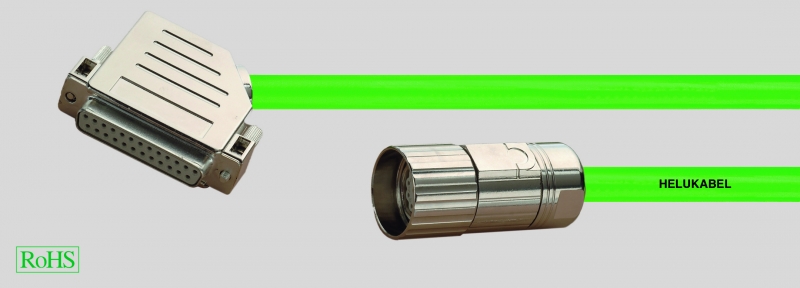

Кабель обратной связи для применения в системах привода SIEMENS, подвижно

Производитель — HELUKABEL

Оценка (средняя 4)

Технические характеристики Температурный диапазон подвижно от -20 °C до +60 °C стационарно от -50 °C до +80 °C Радиус изгиба подвижно 11xØ кабеля стационарно 7xØ кабеля Макс. ускорение 5 м/с2 Циклы изгибов 10 млн....

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Кабель обратной связи для применения в системах привода SIEMENS, подвижно

Технические характеристики

Температурный диапазон

подвижно от -20 °C до +60 °C

стационарно от -50 °C до +80 °C
Радиус изгиба

подвижно 11xØ кабеля

стационарно 7xØ кабеля
Макс. ускорение

5 м/с2
Циклы изгибов

10 млн. при ≥ 12xØ кабеля
Рабочее напряжение 30 В
Испытательное напряжение 500 В
Сопротивление изоляции

≥ 10 МОм x км

Строение

Луженые медные проводники
Высококачественная PP-изоляция жил
Общий экран луженая медная оплетка
Покрытие пр. 80%
Внешняя оболочка – PUR-материал
Цвет оболочки оранжевый

Структура/цветовой код

(2x2x0,18) черн., коричн., красн., оранж.
(4x2x0,18) черн.+коричн., красн.+оранж., жел.+зел., син.+фиол.
(8x2x0,18) черн.+коричн., красн.+оранж., жел.+зел., син.+фиол., сер.+бел., бел./черн.+бел./коричн., бел./красн.+бел./оранж., бел./жел.+бел./зел.
(12x0,22) черн., коричн., красн., оранж., жел., зел., син., фиол., сер., бел., бел./черн., бел./коричн.
(4x2x0,34+4x0,5) красн.+оранж., жел.+зел., син.+фиол., черн.+коричн., бел./красн., бел./жел., бел./син., бел./черн.
(3x (2x0,14)+2x (0,5)) красн.+оранж., жел.+зел., черн.+коричн., черн., красн.
(3x (2x0,14)+2x0,5+4x0,14) красн.+оранж., жел.+зел., черн.+коричн., коричн./красн., коричн./син., сер., син., бел./жел., бел./черн.
(3x (2x0,14)+2x0,5+4x0,14+4x0,22) красн.+оранж., жел.+зел., черн.+коричн., коричн./красн., коричн./син., сер., син., бел./жел., бел./черн., коричн./жел., коричн./сер./зел./черн., зел./красн.

Указания

Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.

Применение

Данный высококачественный готовый кабель для подключения датчиков предназначен для подвижного использования. Специальная внешняя PUR-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.

Сертификаты

Desina® (ISO 23570)

UL/CSA

Особенности

Кабели в собранном виде кабели можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.

Обозначение производителя	Обозначение Helukabel	Helukabel Арт.№
6FX8002-2AD00	2AD00 DESINA PUR	660014
6FX8002-2AH00	2AH00 DESINA PUR	87328
6FX8002-2CA11	2CA11 DESINA PUR	660018
6FX8002-2CA15	2CA15 DESINA PUR	660019
6FX8002-2CA31	2CA31 DESINA PUR	660021
6FX8002-2CA51	2CA51 DESINA PUR	660023
6FX8002-2CA61	2CA61 DESINA PUR	660024
6FX8002-2CA72	2CA72 DESINA PUR	660676
6FX8002-2CB31	2CB31 DESINA PUR	650122
6FX8002-2CB51	2CB51 DESINA PUR	660031
6FX8002-2CC11	2CC11 DESINA PUR	660032
6FX8002-2CD01	2CD01 DESINA PUR	660033
6FX8002-2CF02	2CF02 DESINA PUR	89293
6FX8002-2CG00	2CG00 DESINA PUR	660034
6FX8002-2CH00	2CH00 DESINA PUR	660035
6FX8002-2EQ10	2EQ10 PUR DESINA	660038
6FX8002-2CA21	2CA21 DESINA PUR	660020
6FX8002-2CE02	2CE02 DESINA PUR	660677
6FX8002-2CM00	2CM00 DESINA PUR	660678
6FX8002-2CE07	2CE07 DESINA PUR	660679
