Базовый кабель для использования в системах привода SIEMENS

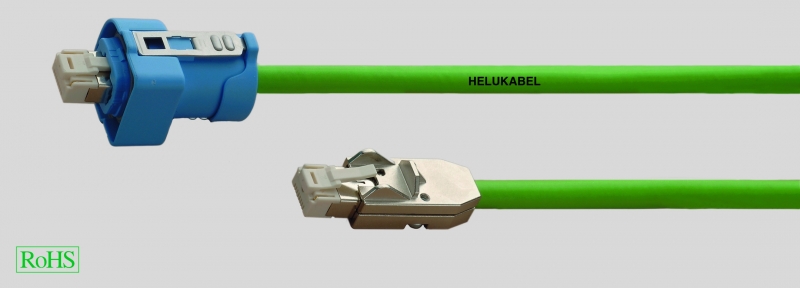

Кабель обратной связи для применения в системах привода Sinamics, мобильно
Производитель —
Оценка (средняя 5)
Технические характеристики
Температурный диапазон
подвижно от -20 °C до +60 °C
стационарно от -20 °C до +80 °C
Радиус изгиба
подвижно 15xØ кабеля
стационарно 5xØ кабеля
Макс. ускорение
5 м/с2
Циклы изгибов
2 млн....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель обратной связи для применения в системах привода Sinamics, мобильно
-
Температурный диапазонподвижно от -20 °C до +60 °Cстационарно от -20 °C до +80 °C
-
Радиус изгибаподвижно 15xØ кабелястационарно 5xØ кабеля
-
Макс. ускорение5 м/с2
-
Циклы изгибов2 млн. при ≥ 15x Ø кабеля
- Макс. рабочее напряжение 30 В
-
Испытательное напряжение500 В / 50 Гц / 1 мин
-
Сопротивление изоляции≥ 1 ГОм x км
-
Сопротивление проводникажила AWG26 ≤135 Ом/кмжила AWG22 ≤ 62 Ом/км
-
Волновое сопротивление 0,15 м м² парыот 1 МГц до 100 МГц 100+/-15 Ом
-
Рабочая емкость 0,15 м м² парыпри 800 Гц ном. 50 нФ/км
-
0,15 м м² медные проводники, 19-проволочные0,38 м м² луженые медные проводники, 19-проволочные
- Полиолефиновая изоляция жил
- Общий экран — пленка, покрытая алюминием, оплетка из луженой медной проволоки
- Покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки зеленый
Структура/цветовой код
-
(2x0,38 м м²)+2x (2x0,15 м м²)Цветовой кодПара 0,38 м м²: красный + черныйПара 1 0,15 м м²: зеленый + желтыйПара 2 0,15 м м²: розовый + синий
Данные штекера
разъем RJ45 CAT5
Материал PBT (полибутилентерефталат)/никелированная латунь
Контакты 30u» Au/Ni
Номинальное напряжение: 50 В при пост. токе/35 В при перем. токе
Рабочая температура: от -20 °C до +120 °C
Количество циклов соединения-разъединения: 1000
Покрытие
цинковое литье под давлением
цинковое литье под давлением/PBT синий
PBT синий
PBT черный
Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.
Данный высококачественный кабель в собранном виде для подключения датчиков предназначен для подвижного использования. Специальная внешняя PUR-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
UL/CSA
Кабели в собранном виде можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
| Обозначение производителя |
Обозначение Helukabel |
Helukabel Арт.№ |
| 6FX8002-2DC00 | 2DC00 DESINA PUR schleppfähig | 660890 |
| 6FX8002-2DC10 | 2DC10 DESINA PUR schleppfähig | 660891 |
| 6FX8002-2DC20 | 2DC20 DESINA PUR schleppfähig | 660892 |
