Базовый кабель для использования в системах привода SIEMENS

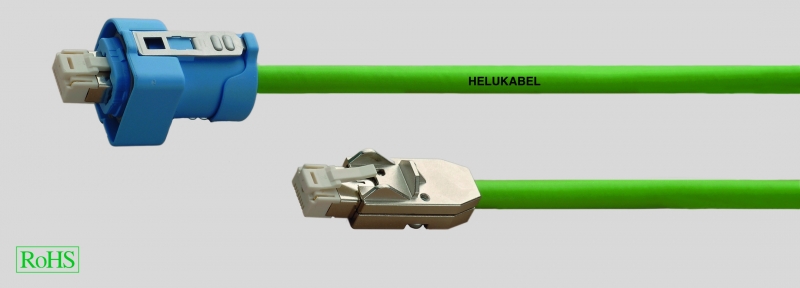

Кабель обратной связи для применения в системах привода Sinamics, стационарно
Производитель —
Оценка (средняя 3)
Технические характеристики
Температурный диапазон
подвижно от -20 °C до +60 °C
стационарно от -20 °C до +80 °C
Радиус изгиба
подвижно 10xØ кабеля
стационарно 5xØ кабеля
Макс. ускорение
2 м/с2
Циклы изгибов
100000...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель обратной связи для применения в системах привода Sinamics, стационарно
-
Температурный диапазонподвижно от -20 °C до +60 °Cстационарно от -20 °C до +80 °C
-
Радиус изгибаподвижно 10xØ кабелястационарно 5xØ кабеля
-
Макс. ускорение2 м/с2
-
Циклы изгибов100000 при ≥ 10xØ кабеля
-
Макс. рабочее напряжение30 В АС (UL)
- Испытательное напряжение 500 В / 50 Гц / 1 мин
-
Сопротивление изоляции≥ 1 ГОм x км
-
Сопротивление проводникажила AWG26 ≤135 Ом/кмжила AWG22 ≤ 62 Ом/км
-
Волновое сопротивление, пары AWG26от 1 МГц до 100 МГц 100+/-15 Ом
-
Рабочая емкость, пары AWG26при 800 Гц ном. 50 нФ/км
- Медные проводники, 7-проволочные
- Полиолефиновая изоляция жил
- Общий экран — пленка, покрытая алюминием, оплетка из луженой медной проволоки
- Покрытие пр. 85%
- Внешняя оболочка – PUR-материал
- Цвет оболочки зеленый
Структура/цветовой код
-
(2xAWG22+2x2xAWG26)Цветовой кодПара AWG22: красный + черный Пара 1 AWG26: зеленый + желтый Пара 2 AWG26: розовый + синий
Данные штекера
разъем RJ45 CAT5
Материал PBT (полибутилентерефталат)/никелированная латунь
Контакты 30u» Au/Ni
Номинальное напряжение: 50 В при пост. токе/35 В при перем. токе
Рабочая температура: от -20 °C до +120 °C
Количество циклов соединения-разъединения: 1000
Покрытие
цинковое литье под давлением
цинковое литье под давлением/PBT синий
PBT синий
PBT черный
Следует соблюдать указания изготовителей двигателей и контроллеров по максимально допустимым длинам кабеля.
Данный высококачественный готовый кабель применяется для подключения датчиков со стационарной прокладкой. Специальная внешняя PVC-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
UL/CSA
Доступная по цене альтернатива, предназначенная для буксируемых цепей, соответствует всем требованиям производителей сервоприводов. Кабели в собранном виде можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.
| Обозначение производителя |
Обозначение Helukabel |
Helukabel Арт.№ |
| 6FX5002-2DC00 | 2DC00 DESINA PUR nicht schleppfähig | 660887 |
| 6FX5002-2DC10 | 2DC10 DESINA PUR nicht schleppfähig | 660888 |
| 6FX5002-2DC20 | 2DC20 DESINA PUR nicht schleppfähig | 660889 |
