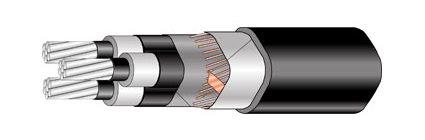

Кабель среднего напряжения AHXCMK-WTC/PE 20 кВ

Производитель — REKA

Оценка (средняя 5)

12/20 (24 ) кВ HD 620-5F, HD 620-6F/6M Для стационарной наружной прокладки Жила Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем Класс пожаробезопастности F1 « Экран по жиле Экструдированный...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Кабель среднего напряжения AHXCMK-WTC/PE 20 кВ

12/20 (24) кВ

HD 620-5F, HD 620-6F/6M

Для стационарной наружной прокладки

Жила	Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем
Класс пожаробезопастности	F1 «
Экран по жиле	Экструдированный полупроводящий сшитый полиэтилен
Изоляция	Экструдированный пероксидносшитый полиэтилен
Экран по изоляции	Полупроводящий сшитый полиэтилен
Металлический экран	Cлой медных проволок и медной ленты
Разделительный слой	Полупроводящая лента
Наружная оболочка	Устойчивый к ультрафиолетовому излучению полиэтилен чёрнного цвета
Наименьшая допустимая температура воздуха во время прокладки, ºC	-20
Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC	+90
Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек)	+250

Диаметр, мм	Вес, кг/км	Минимальный радиус изгиба, м	Минимальный радиус изгиба кабеля, однократно, м	Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН
29	740	0.43	0.30	2.5
32	1040	0.48	0.34	4.75
35	1280	0.53	0.37	7.5
40	1780	0.60	0.42	12
46	2330	0.69	0.48	20
48	2690	0.72	0.50	20
52	3210	0.78	0.55	20
50	1470	0.60	0.42	3.75
55	1840	0.66	0.46	7.5
62	2570	0.74	0.52	14.25
69	3300	0.83	0.58	20
79	4590	0.95	0.66	20

Количество и сечение жил	Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН	Макс. сопротивление жилы постоянному току при +20 °C, Ом/км	Индуктивность на фазу при расположении кабелей треугольником, мГн	Индуктивность при расположении кабелей в одном уровне, мГн	Рабочая ёмкость, мкФ/км
1x50/16	0.75	0.641	0.44	0.63	0.16
1x95/25	1.425	0.32	0.40	0.58	0.20
1x150/25	2.25	0.206	0.37	0.55	0.23
1x240/35	3.6	0.125	0.34	0.53	0.29
1x400/35	6	0.0778	0.32	0.50	0.35
1x500/35	7.5	0.0605	0.31	0.50	0.37
1x630/35	8.5	0.0469	0.30	0.49	0.41
3x25/16	1.125	1.2	0.62	-	0.13
3x50/16	2.25	0.641	0.57	-	0.16
3x95/25	4.275	0.32	0.53	-	0.20
3x150/25	6.75	0.206	0.50	-	0.23
3x240/35	8.5	0.125	0.48	-	0.29

Количество и сечение жил	Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А	Допустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, А	Макс. допустимый ток короткого замыкания жилы за 1 сек., кА	Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА	Стандартная длина поставки, м и тип барабана
1x50/16	-	-	4.7	2.3	500 K 14
1x95/25	-	-	8.9	3.4	500 K 14
1x150/25	-	-	14.1	3.4	500 K 16
1x240/35	-	-	22.6	4.7	500 K 18
1x400/35	-	-	37.8	4.7	500 K 20
1x500/35	-	-	47.2	4,7	500 K 22
1x630/35	-	-	59.5	4,7	500 K 22
3x25/16	100	110	2.3	2.3	500 K 22
3x50/16	145	160	4.7	2.3	500 K 22
3x95/25	205	230	8.9	3.4	500 K 26
3x150/25	260	305	14.1	3.4	500 K 26
3x240/35	340	400	22.6	4.7	500 K 28
