Кабель среднего напряжения 6/10 (12) кВ

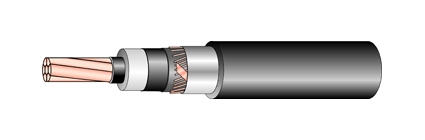

Кабель среднего напряжения HXCMK-HF 10 кВ
Производитель —
Оценка (средняя 3)
6/10 (12 ) кВ
HD 620 S1/A2-6F, HD 622 S1/A 2-4B
Для стационарной наружной и внутренней прокладки
Жила
Круглая многопроволочная уплотнённая медная жила МЭК, (IEC ) 60228 класс 2
Класс пожаробезопастности
F4B «
Экран по жиле
Экструдированный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель среднего напряжения HXCMK-HF 10 кВ
6/10 (12) кВ
HD 620 S1/A2-6F, HD 622 S1/A 2-4B
Для стационарной наружной и внутренней прокладки
| Жила | Круглая многопроволочная уплотнённая медная жила МЭК, (IEC) 60228 класс 2 |
| Класс пожаробезопастности | F4B « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Металлический экран | Cлой медных проволок и медной ленты. |
| Скрутка | Изолированные фазные жилы скручены вместе. |
| Разделительный слой | Пластиковая лента |
| Наружная оболочка | Экструдированный безгалогенный, не распространяющий горения полиолефиновый компаунд |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | -15 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН |
|
55 |
5070 |
0.66 |
0.462 |
20 |
|
64 |
6970 |
0.768 |
0.5376 |
20 |
|
66 |
8040 |
0.792 |
0.5544 |
20 |
|
71 |
10100 |
0.852 |
0.5964 |
20 |
|
Количество и сечение жил |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Рабочая ёмкость, мкФ/км |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
|
3x95/95 |
5.7 |
0.193 |
0.50 |
0.30 |
250 |
|
3x150/95 |
8.5 |
0.124 |
0.47 |
0.37 |
325 |
|
3x185/95 |
8.5 |
0.0991 |
0.46 |
0.39 |
360 |
|
3x240/120 |
8.5 |
0.0754 |
0.46 |
0.43 |
415 |
|
Количество и сечение жил |
Допустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, А |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
3x95/95 |
295 |
13,5 |
13,5 |
500 K22 |
|
3x150/95 |
390 |
21,4 |
13,5 |
500 K26 |
|
3x185/95 |
435 |
26,4 |
13,5 |
500 K26 |
|
3x240/120 |
515 |
34,2 |
17,1 |
500 K26 |
