Кабель среднего напряжения 6/10 (12) кВ

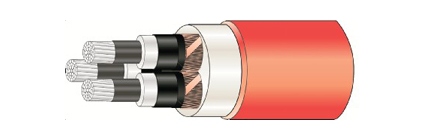

Кабель среднего напряжения NA2XSE2Y 10 кВ
Производитель —
Оценка (средняя 5)
6/10 (12 ) кВ
HD 620 S1/A2-6C
Для стационарной наружной прокладки
Жила
Круглая многопроволочная уплотнённая алюминиевая жила МЭК (IEC ) 60228 класс 2
Класс пожаробезопастности
F1 «
Экран по жиле
Экструдированный полупроводящий сшитый...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель среднего напряжения NA2XSE2Y 10 кВ
6/10 (12) кВ
HD 620 S1/A2-6C
Для стационарной наружной прокладки
| Жила | Круглая многопроволочная уплотнённая алюминиевая жила МЭК (IEC) 60228 класс 2 |
| Класс пожаробезопастности | F1 « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Металлический экран | Cлой медных проволок и медной ленты вокруг каждой фазы. |
| Скрутка | Изолированные фазные жилы скручены вместе. |
| Разделительный слой | Полупроводящая лента |
| Наружная оболочка | Экструдированный полиэтилен |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | -20 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН |
|
57 |
4030 |
0.86 |
0.60 |
14.25 |
|
70 |
6680 |
1.05 |
0.73 |
20 |
|
74 |
7920 |
1.11 |
0.78 |
20 |
|
Количество и сечение жил |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Рабочая ёмкость, мкФ/км |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
|
3x95/16 |
8.5 |
0.32 |
0.51 |
0.29 |
242 |
|
3x185/50 |
8.5 |
0.164 |
0.48 |
0.39 |
351 |
|
3x240/25 |
8.5 |
0.125 |
0.46 |
0.43 |
408 |
|
Количество и сечение жил |
Допустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, А |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
3x95/16 |
249 |
8.9 |
2.3 |
500 K24 |
|
3x185/50 |
375 |
17.4 |
7.1 |
500 K26 |
|
3x240/25 |
442 |
22.6 |
3.4 |
500 K26 |
Купить Кабель среднего напряжения NA2XSE2Y 10 кВ в регионе Ярославль.
